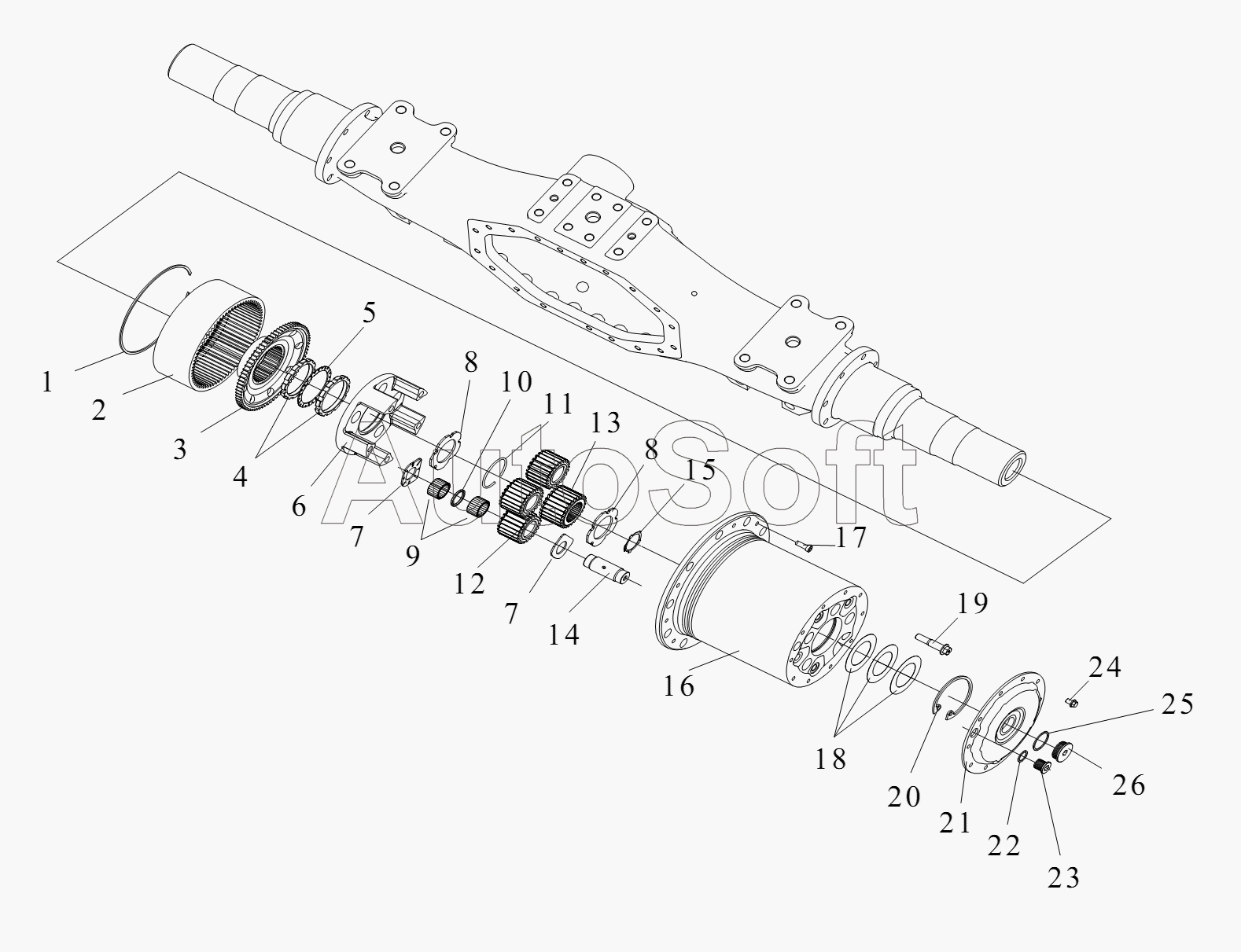

Каталог запасных частей к технике: FAW CA 3250 серии J6 (2012). Колесный редуктор
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***E | Запорное кольцо - стойка зубчатого кольца | |
| 2 | 2***E | Зубчатое кольцо | |
| 3 | 2***E | Стойка - зубчатое кольцо | |
| 4 | 2***E | Замочная гайка - стойка зубчатого кольца | |
| 5 | 2***E | Контрпластика | |
| 6 | 2***E | Каретка сателлитов | |
| 7 | 2***E | Упорная прокладка - планетарная шестерня | |
| 8 | 2***E | Упорная прокладка - солнечная шестерня | |
| 9 | 5***8 | Игольчатка | |
| 10 | 2***E | Промежуточное тело - игла | |
| 11 | 2***H | Проволочное разделительное кольцо | |
| 12 | 2***E | Планетарная шестерня | |
| 13 | 2***E | Солнечная шестерня | |
| 14 | 2***E | Вал планетарной шестерни | |
| 15 | 2***E | Упругая шайба | |
| 16 | 2***E | Картер бортового редуктора | |
| 17 | C***0 | Шестигранный винт с цилиндровой головкой | |
| 18 | 2***E | Регулировочная прокладка | |
| 18 | 2***E | Регулировочная прокладка | |
| 18 | 2***E | Регулировочная прокладка | |
| 19 | 2***E | Болт - для крепления каретки сателлитов | |
| 20 | Q***5 | Пружинная шайба для отверстия | |
| 21 | 2***E | Торцевая крышка - бортовой редуктор | |
| 22 | 2***E | Уплотнительная шайба - сливная пробка | |
| 23 | T***4 | Сливная пробка | |
| 24 | 2***E | Болт - для крепления крышки бортового редуктора | |
| 25 | 2***E | Уплотнительная шайба - заправочная пробка | |
| 26 | T***5 | Заправочная пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
