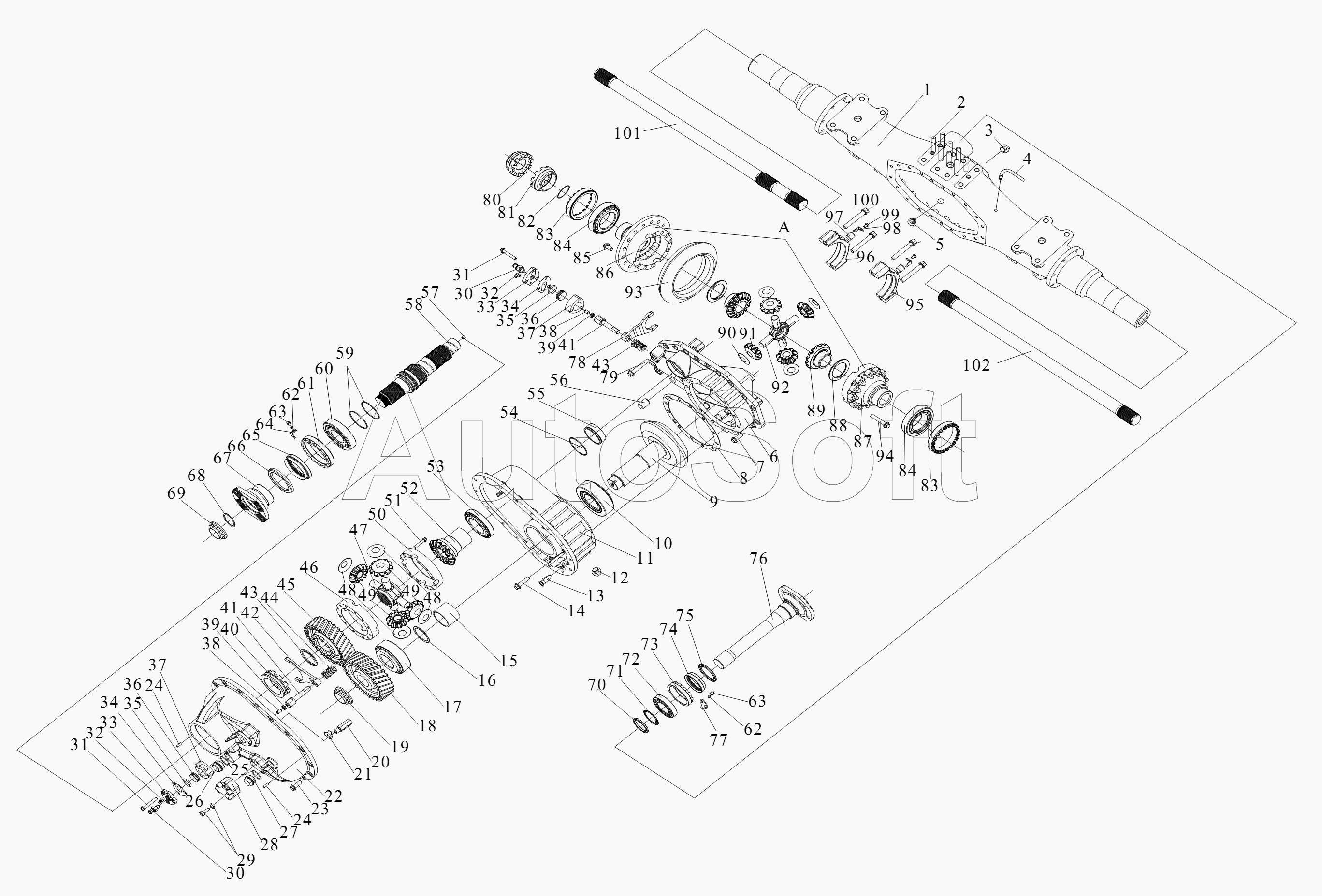

Каталог запасных частей к технике: FAW CA 3250 серии J6 (2012). Промежуточный мост
2500010-92C
2500010B92C
1
2
3
4
5
6
7
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
41
41
42
43
43
44
45
46
47
48
48
49
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
83
84
84
85
85
A
A
86
86
87
88
89
90
91
92
93
93
94
95
96
97
98
99
100
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2500010-92C | 2***C | Промежуточный мост | |
| 2500010B92C | 2***C | Промежуточный мост | |
| 2502010AA0E | 2***E | Редуктор главной передачи среднего моста | |
| 2502010BA0E | 2***E | Редуктор главной передачи среднего моста | |
| 1 | 2***B | Картер промежуточного моста | |
| 10 | 3***5 | Конический подшипник качания | |
| 100 | 2***E | Болт - для крепления крышки подшипника дифференциала | |
| 101 | 2***B | Левая полуось | |
| 102 | 2***B | Правая полуось | |
| 11 | 2***E | Корпус - цилиндрическая шестерня | |
| 12 | T***6 | Коническая магнитная пробка с шестигранью | |
| 13 | 2***E | Фильтрующая сетка - масляный насос в сборе | |
| 14 | 2***E | Болт - для крепления цилиндрического картера шестерни и картера редуктора | |
| 15 | 2***E | Промежуточное тело - подшипник ведущей конической шестерни | |
| 16 | 2***E | Регулировочное кольцо - подшипник ведущей конической шестерни | |
| 17 | 3***4 | Конический подшипник качания | |
| 18 | 2***E | Ведомая цилиндрическая шестерня | |
| 19 | 2***E | Гайка - фланец ведущей конической шестерни | |
| 2 | 2***3 | Шпилька - для соединения стойки и основания верхнего реактивного рычага | |
| 20 | 2***T | Клапан | |
| 21 | 2***T | Пластина - клапан | |
| 22 | 2***E | 2502131 - A0E | |
| 23 | 2***H | Болт | |
| 24 | C***6 | Цилиндрический штифт | |
| 25 | C***5 | Прокладное уплотнительное кольцо | |
| 26 | 2***E | Магнитная пробка в сборе | |
| 27 | 2***T | Пробка | |
| 28 | 2***T | Масляный насос в сборе | |
| 29 | C***5 | Болт | |
| 29 | Q***8 | Пружинная шайба | |
| 3 | C***0 | Шестигранная коническая пробка | |
| 30 | 3***E | Выключатель замка межколесного дифференциала в сборе | |
| 31 | 2***E | Болт - для крепления крышки цилиндра межколесного дифференциала | |
| 32 | C***5 | Шарнир | |
| 33 | 2***E | Крышка - цилиндр | |
| 34 | 2***E | Уплотнительная прокладка - крышка цилиндра | |
| 35 | 2***E | О - образное кольцо - поршень замка дифференциала | |
| 36 | 2***E | Поршень - замок межколесного дифференциала | |
| 37 | 2***E | Цилиндр - замок межколесного дифференциала | |
| 38 | Q***2 | Прижимной винт | |
| 39 | C***2 | Шестигранная тонкая гайка | |
| 4 | T***5 | Вентиляционная заглушка | |
| 40 | 2***E | Скользящая зубчатая втулка - замок межосевого дифференциала | |
| 41 | 2***E | Валик вилки - межосевой дифференциал | |
| 42 | 2***E | Вилка - замок межосевого дифференциала | |
| 43 | 2***E | Прокладка - ведущая цилиндрическая шестерня | |
| 44 | П***а | Возвратная пружина блокировки межколесного дифференциала | |
| 45 | 2***E | Ведущая цилиндрическая шестерня | |
| 46 | 2***E | Передний картер - межосевой дифференциал | |
| 47 | 2***E | Перекрестная ось - межосевой дифференциал | |
| 48 | 2***E | Прокладка - планетарная шестерня межосевого дифференциала | |
| 49 | 2***E | Планетарная шестерня - межосевой дифференциал | |
| 5 | T***4 | Коническая магнитная пробка с шестигранью | |
| 50 | 2***E | Планетарная шестерня - межосевой дифференциал | |
| 51 | 2***E | Болт - для крепления картера межосевого дифференциала | |
| 52 | 2***E | Задняя коническая шестерня в сборе - межосевой дифференциал | |
| 53 | 3***6 | Конический подшипник качания | |
| 54 | 2***E | О - образное кольцо - гермоперегородка | |
| 55 | 2***E | Уплотнительная шайба - картер цилиндрической шестерни и картер редуктора | |
| 56 | 2***E | Цилиндрический штифт - наружный картер цилиндрической шестерни | |
| 57 | 2***T | Пробка - маслоканал валика ведущей цилиндрической шестерни | |
| 58 | 2***E | Валик ведущей цилиндрической шестерни | |
| 59 | 2***E | Уплотнительное кольцо - валик ведущей цилиндрической шестерни | |
| 6 | 2***E | Картер редуктора - средний мост | |
| 60 | 3***4 | Конический подшипник качания | |
| 61 | 2***E | Регулировочное кольцо - передний подшипник вала ведущей цилиндрической шестерни | |
| 62 | Q***8 | Пружинная шайба | |
| 63 | C***S | Шестигранный загибочный болт | |
| 64 | 2***E | Ограничительная скоба - регулировочное кольцо | |
| 65 | 2***E | Сальник в сборе - передний подшипник вала ведущей цилиндрической шестерни | |
| 66 | 2***E | Колпачок для защиты от пыли - сальник ведущей конической шестерни | |
| 67 | 2***E | Фланец - вал ведущей цилиндрической шестерни | |
| 68 | 2***A | О - образное кольцо - борт ведущей конической шестерни | |
| 69 | 2***E | Гайка - фланец ведущей конической шестерни | |
| 7 | 2***H | Болт - для крепления редуктора | |
| 70 | C***0 | Круглая гайка | |
| 71 | Q***0 | Упорная шайба для круглой гайки | |
| 72 | 6***2 | Шариковый подшипник с глубоким желобом | |
| 73 | 2***E | Регулировочное кольцо - сквозной подшипник | |
| 74 | 2***E | Сальник в сборе - сквозной вал | |
| 75 | 2***E | Пылезащитный кожух - сальник вала сквозного | |
| 76 | 2***E | Сквозной вал | |
| 77 | 2***E | Ограничительная скоба - регулировочное кольцо | |
| 78 | 2***E | Вилка - мелколесный дифференциал | |
| 79 | 2***E | Болт - для крепления редуктора | |
| 8 | 2***E | Регулировочная прокладка - подшипник ведущей конической шестерни | |
| 8 | 2***E | Регулировочная прокладка - подшипник ведущей конической шестерни | |
| 8 | 2***E | Регулировочная прокладка - подшипник ведущей конической шестерни | |
| 80 | 2***E | Зубчатая втулка - замок межколесного дифференциала | |
| 81 | 2***E | Неподвижная зубчатая втулка - замок межколесного дифференциала | |
| 82 | 2***E | Кольцо из стальной проволоки - зубчатая втулка замка дифференциала | |
| 83 | 2***E | Регулировочное кольцо - подшипник дифференциала | |
| 84 | 3***6 | Конический подшипник качания | |
| 85 | 2***E | Болт крепления левого корпуса дифференциала и ведомой конической шестерни | |
| 85 | 2***E | Болт крепления левого корпуса дифференциала и ведомой конической шестерни | |
| 86 | 2***E | Левый картер - дифференциал | |
| 86 | 2***E | Корпус дифференциала | |
| 87 | 2***E | Левый картер - дифференциал | |
| 88 | Ш***а | Пружинная шайба - для крепления приводной шестерни | |
| 89 | 2***E | Шестерня полуоси | |
| 9 | 2***E | Ведущая коническая шестерня | |
| 9 | 2***E | Ведущая коническая шестерня | |
| 90 | 2***1 | Прокладка - планетарная шестерня | |
| 91 | 2***E | Планетарная шестерня | |
| 92 | 2***E | Перекрестная ось | |
| 93 | 2***E | Ведомая коническая шестерня | |
| 93 | 2***E | Ведомая коническая шестерня | |
| 94 | 2***E | Болт - для крепления картера дифференциала | |
| 95 | 2***E | Крышка - подшипник дифференциала | |
| 96 | 2***E | Крышка - подшипник дифференциала | |
| 97 | 2***E | Упорный палец - картер редуктора и картера моста | |
| 98 | 2***E | Ограничительная скоба - регулировочное кольцо | |
| 99 | C***S | Шестигранный загибочный болт | |
| A | 2***E | Картер дифференциала | |
| A | 2***E | Картер дифференциала |
