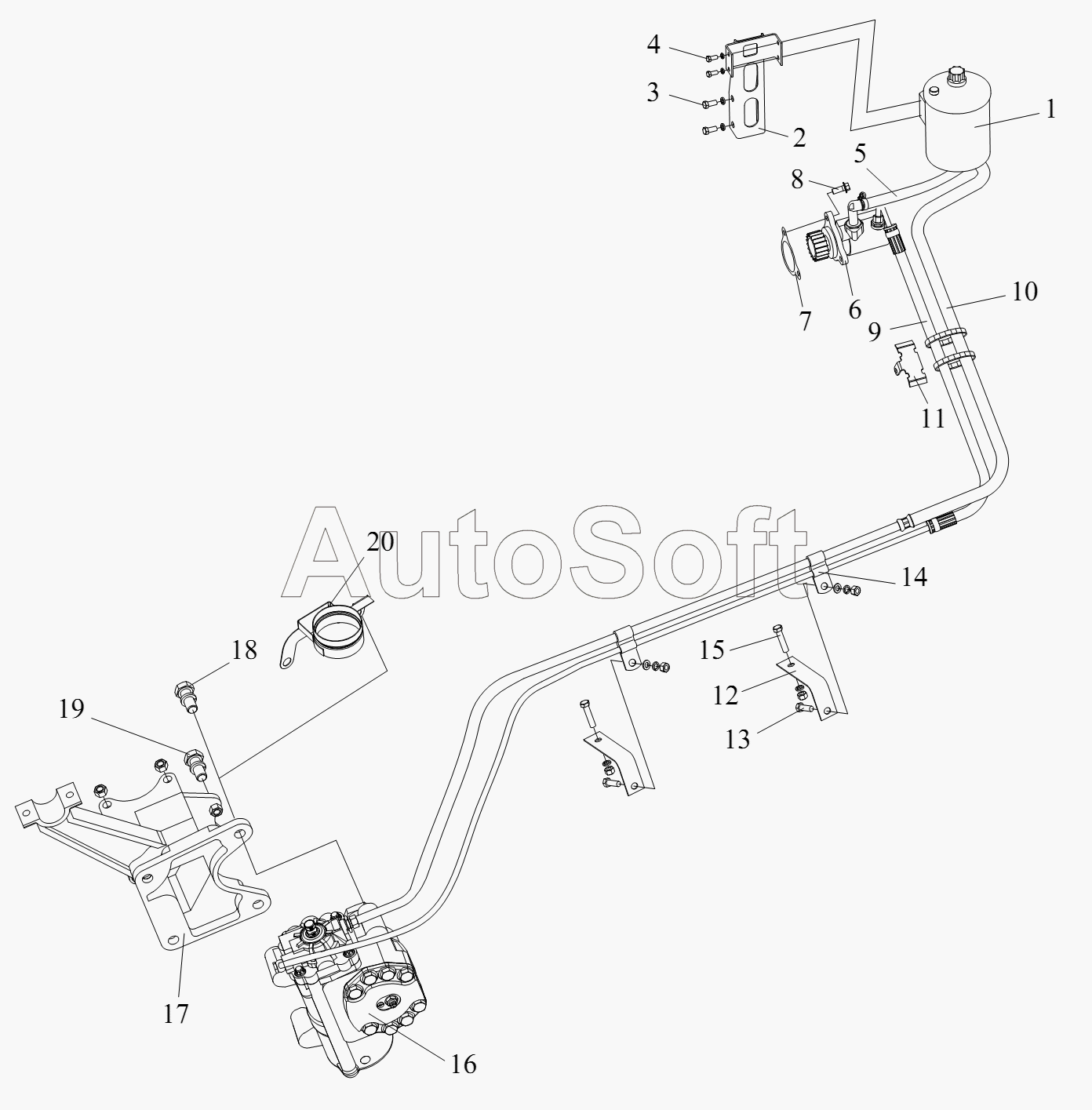

Каталог запасных частей к технике: FAW CA 3250 серии J6 (2012). Трубопроводы рулевого механизма с гидроусилителем
18
13
14
15
16
17
12
19
20
8
2
3
4
5
6
7
1
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3403071-50A | 3***A | Кронштейн | |
| 3403072-50A | 3***A | Закрепительная втулка | |
| 3406021-91 | 3***1 | Пустотелый болт | |
| 3406024A50A | 3***A | Соединение-силовой инфлектор | |
| 3406321A8E | 3***E | Трубка высокого давления | |
| 3406321A8E | 3***E | Трубка высокого давления | |
| CQ32614 | C***4 | Гайка | |
| CQ32616 | C***6 | Гайка | |
| CQ34010 | C***0 | Гайка | |
| CQ34014 | C***4 | Гайка | |
| CQ67527 | C***7 | Лирка червячного гибкого рукава | |
| CQ67535 | C***5 | Червячный хомут | |
| Q1841455T | Q***T | Болт | |
| Q1841655T | Q***T | Болт | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40310 | Q***0 | Пружинная шайба | |
| Q40310 | Q***0 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| Q40320 | Q***0 | Пружинная шайба | |
| T67420376 | T***6 | Пластмассовая петля | |
| 1 | 3***6 | Масляный бачок | |
| 2 | 3***A | Кронштейн в сборе | |
| 3 | C***5 | Болт | |
| 4 | C***0 | Болт | |
| 5 | 3***A | Маслопровод | |
| 6 | 3***B | Масляный насос | |
| 7 | 3***D | Уплотнительная прокладка гидравлического насоса | |
| 8 | Q***0 | Болт | |
| 9 | 3***U | Трубопровод высокого давления | |
| 10 | 3***U | Возвратный маслопровод | |
| 11 | 3***A | Кронштейн трубного пучка передка | |
| 12 | 3***U | Кронштейн | |
| 13 | C***5 | Болт | |
| 14 | 3***A | Двухтрубный хомут | |
| 15 | C***0 | Шестигранный болт | |
| 16 | 3***A | Силовой инфлектор в сборе | |
| 17 | 3***U | Держатель рулевого механизма | |
| 18 | C***T | Болт | |
| 19 | Q***T | Болт | |
| 20 | 3***A | Кронштейн пылезащитного |
