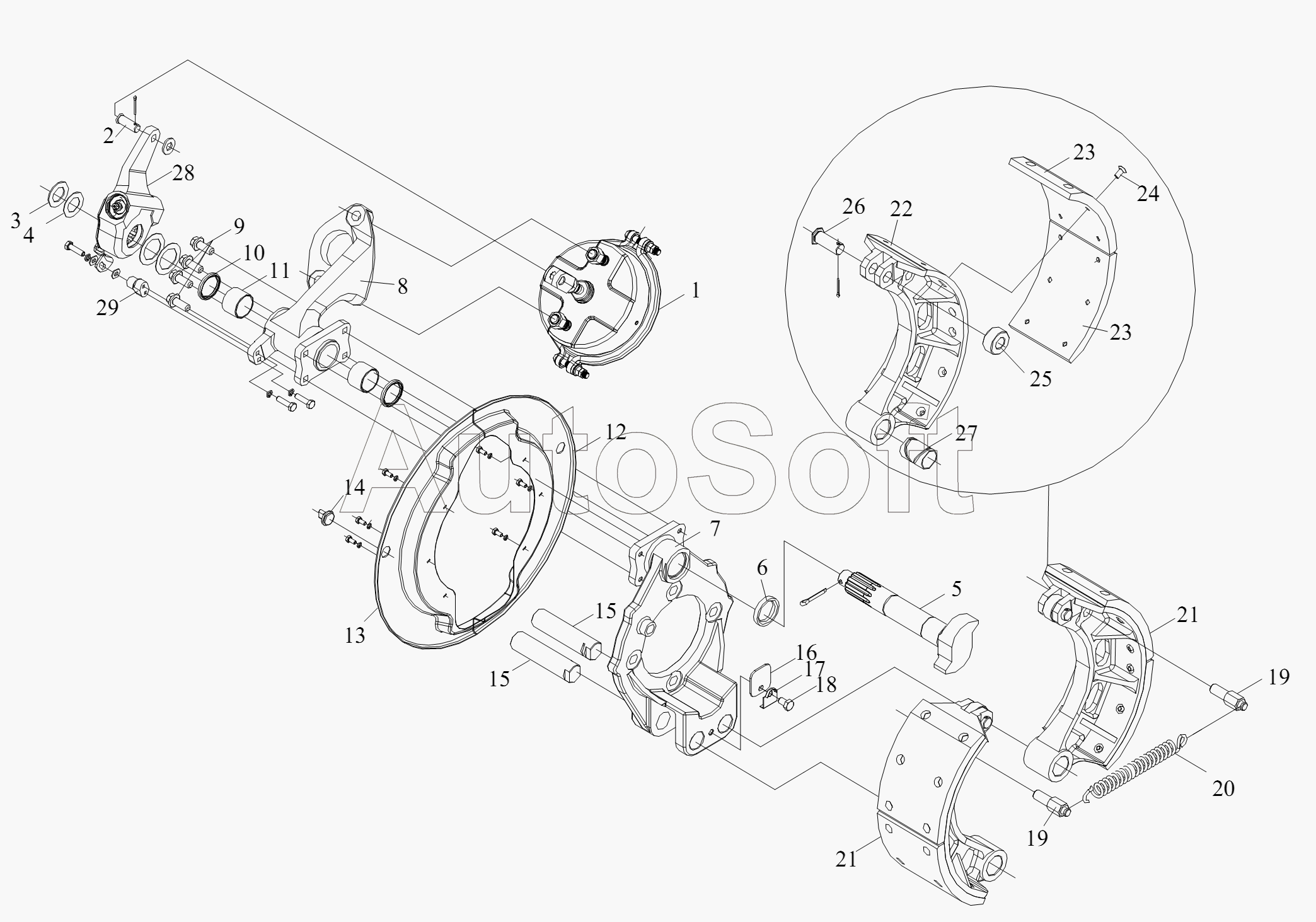

Каталог запасных частей к технике: FAW CA 3250 серии J6 (2012). Тормозные механизмы передних колес
3501015-95a
3501020-95a
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
20
21
21
22
23
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501015-95a | 3***a | Тормозной механизм | |
| 3501020-95a | 3***a | Тормозной механизм | |
| 3501041-242 | 3***2 | Кронштейн тормозного | |
| 3501210-242 | 3***2 | Регулировочный рычаг в сборе | |
| 3501380-4E | 3***E | Тормозная колодка в сборе | |
| 3502128-242 | 3***2 | Кронштейн кулака тормозного | |
| 3502152-242 | 3***2 | Передний правый тормозной кулак | |
| CQ1500612 | C***2 | Болт | |
| CQ1500620 | C***0 | Шестигранный болт | |
| CQ1500816 | C***6 | Болт | |
| Q40108 | Q***8 | Шайба | |
| q40114 | q***4 | Шайба | |
| Q40306 | Q***6 | Пружинная шайба | |
| Q40306 | Q***6 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| q5003025 | q***5 | Шплинт | |
| Q5004030 | Q***0 | Штифт | |
| q5006035 | q***5 | Шплинт | |
| 1 | 3***a | Передняя тормозная пневматическая камера | |
| 2 | q***8 | Штифт | |
| 3 | 3***1 | Регулировочная шайба | |
| 4 | 3***1 | Регулировочная шайба | |
| 5 | 3***2 | Передний левый тормозной кулак | |
| 6 | 3***e | Шайба кулака | |
| 7 | 3***2 | ||
| 8 | 3***2 | Кронштейн кулака тормозного | |
| 9 | 3***2 | Болт | |
| 10 | 3***0 | Сальник кронштейна кулака | |
| 11 | 3***0 | Втулка кулачкового вала | |
| 12 | 3***E | Пылезащитный диск | |
| 13 | 3***E | Пылезащитный диск | |
| 14 | 3***2 | Заглушка - отверстие проверки диска защиты от пыли | |
| 15 | 3***E | Ось колодки | |
| 16 | 3***E | Защитная пластина | |
| 17 | 3***E | Пластина | |
| 18 | C***6 | Болт | |
| 19 | 3***S | Стопор | |
| 20 | 3***E | Возвратная пружина тормозной колодки | |
| 21 | 3***E | Тормозная колодка в сборе | |
| 22 | 3***E | Передняя тормозная колодка | |
| 23 | 3***H | Фрикционная накладка - пластинка колодки переднего тормоза | |
| 24 | 3***2 | Заклепка | |
| 25 | 3***2 | Ролик тормозной колодки | |
| 26 | 3***2 | Штифт | |
| 27 | 3***1 | Втулка вала | |
| 28 | 3***2 | Регулировочный рычаг в сборе | |
| 29 | 3***2 | Втулка |
