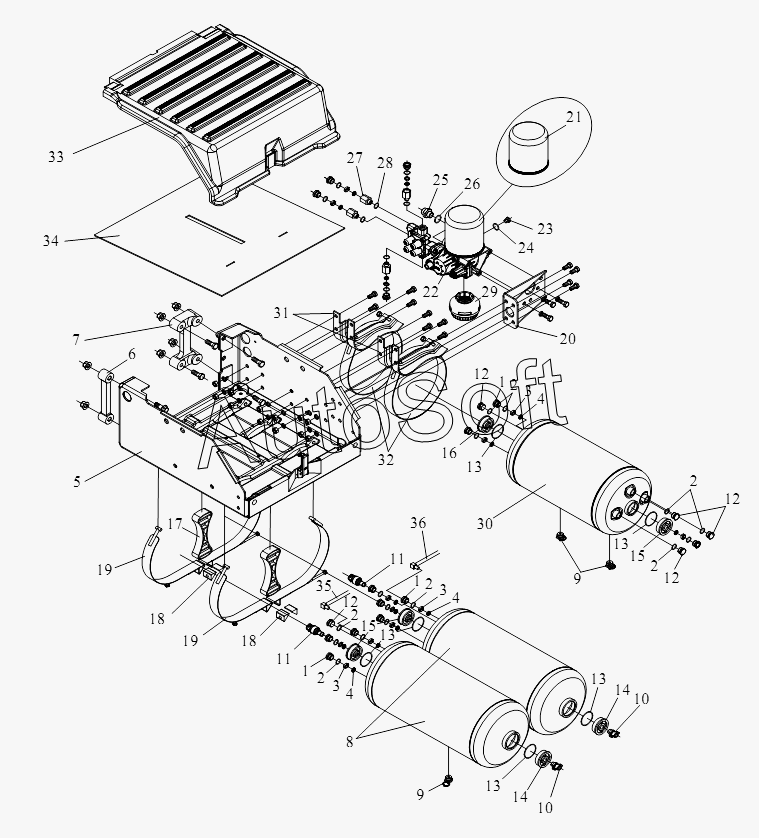

Каталог запасных частей к технике: FAW CA 5250 (JSQP64K1T1E4) (2014). Модуль подачи пневматического тормоза
28
21
22
23
24
25
26
27
20
29
30
31
32
33
34
35
36
9
9
2
2
2
2
2
2
3
3
3
4
4
4
5
6
7
8
1
1
1
10
10
11
11
12
12
12
12
13
13
13
13
13
14
14
15
15
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| CQ1500885 | C***5 | Шестигранный болт | |
| CQ1501225 | C***5 | Болт | |
| CQ1501225 | C***5 | Болт | |
| CQ32608 | C***8 | Шайба | |
| CQ32610 | C***0 | Шестигранная гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ34012 | C***2 | Гайка | |
| CQ34012 | C***2 | Гайка | |
| Q151C1230 | Q***0 | Шестигранный нитевидный болт | |
| Q1841465 | Q***5 | Шестигранный фланцевый болт | |
| Q1841480 | Q***0 | Шестигранный фланцевый болт | |
| Q1841490 | Q***0 | Болт с шестигранной головкой и фланцем | |
| Q40312 | Q***2 | Пружинная шайба | |
| Q40312 | Q***2 | Пружинная шайба | |
| Q40312 | Q***2 | Пружинная шайба | |
| 1 | 3***А | Втулка | |
| 2 | 3***А | Уплотнительное кольцо | |
| 3 | 3***А | Рым | |
| 4 | 3***А | Уплотнительное кольцо | |
| 5 | 3***А | Ресивер с кронштейном АКБ в сборе | |
| 6 | 3***В | Кронштейн блока подачи воздуха | |
| 7 | 3***В | Кронштейн блока подачи воздуха | |
| 8 | 3***С | Ресивер в сборе | |
| 9 | 3***0 | Клапан слива воды | |
| 10 | 3***0 | Проверочный штуцер | |
| 11 | 3***А | Переключатель сигнализатора давления в сборе | |
| 12 | 3***А | Пробка | |
| 13 | 3***А | Уплотнительное кольцо | |
| 14 | 3***А | Переходник | |
| 15 | 3***А | Переходник | |
| 16 | 3***5 | Пробка | |
| 17 | 3***А | Промежуточная прокладка ресивера | |
| 18 | 3***А | Клин - бандажная лента в сборе | |
| 19 | 3***А | Бандажная лента в сборе - ресиверы переднего и заднего тормозов | |
| 20 | 3***В | Кронштейн блока обработки воздуха | |
| 21 | 3***А | Воздушный сушильный резервуар в сборе | |
| 22 | 3***А | Блок обработки воздуха | |
| 23 | 3***А | Заглушка | |
| 24 | C***B | О - образное резиновое кольцо для гидравлической | |
| 25 | 3***А | Штуцер - секция обработки воздуха | |
| 26 | C***B | О-образное резиновое уплотнительное кольцо | |
| 27 | 3***9 | Переходный штуцер | |
| 28 | C***B | О-образное резиновое кольцо для гидравлической | |
| 29 | 3***3 | Глушитель в сборе | |
| 30 | 3***А | Двухконтурный резервуар в сборе | |
| 31 | 3***3 | Стойка - ресивер | |
| 32 | 3***0 | Петля парковочного воздушного резервуара | |
| 33 | 3***А | Накладка ресивера с кронштейном АКБ | |
| 34 | 3***0 | Резиновый амортизатор аккумулятора | |
| 35 | 3***А | Воздуховод в сборе от стыка 22 четырехходового предохранительного клапана к заднему стыку заднего ресивера | |
| 36 | 3***А | Воздуховод в сборе от стыка 21 четырехходового предохранительного клапана к заднему стыку заднего ресивера |
