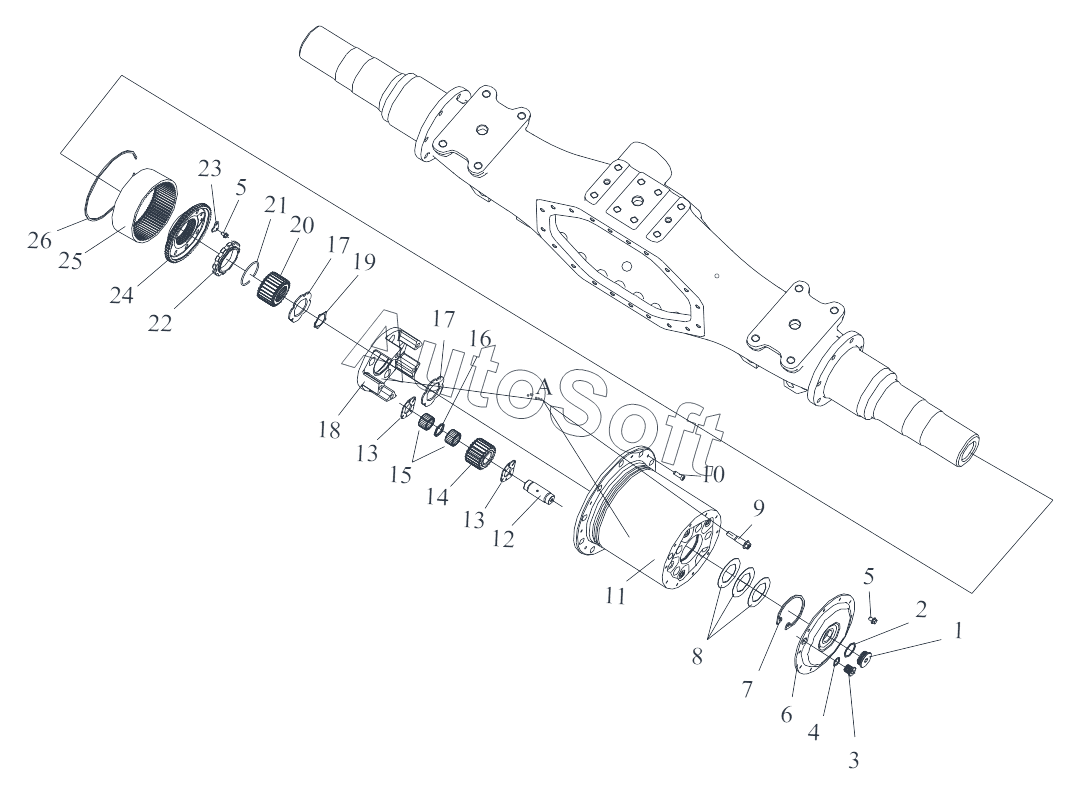

Каталог запасных частей к технике: FAW CA-4250 (P66K24T1E5) (2017). Колесный редуктор
1
2
3
4
5
5
6
7
8
8
8
A
9
10
11
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***5 | Сливная пробка | |
| 10 | C***0 | Шестигранный винт с цилиндровой головкой | |
| 11 | 2***Е | Картер колесного редуктора | |
| 12 | 2***Е | Вал планетарной шестерни | |
| 13 | 2***Е | Стопорная шайба - планетная шестерня | |
| 14 | 2***Е | Сателлит | |
| 15 | 5***8 | Игольчатый ролик | |
| 16 | 2***Е | Кольцо перегородки - игольчатка | |
| 17 | 2***Е | Упорная шайба солнечной шестерни | |
| 18 | 2***Е | Каретка сателлитов | |
| 19 | 2***Е | Пружинная шайба | |
| 2 | 2***Е | Прокладное уплотнительное кольцо - сливная пробка | |
| 20 | 2***Е | Солнечной шестерни | |
| 21 | 2***Н | Проволочное упорное кольцо | |
| 22 | 2***Е | Контргайка кронштейна зубчатого венца | |
| 23 | 2***Е | Контрпластинка | |
| 24 | 2***Е | Кронштейн- Зубчатый венец | |
| 25 | 2***Е | Зубчатый венец | |
| 26 | 2***Е | Стопорное кольцо кронштейна зубчатого венца | |
| 3 | Т***4 | Сливная пробка | |
| 4 | 2***Е | Уплотнительное кольцо прокладки - сливная пробка | |
| 5 | 2***Е | Болт - крепление крышки колесного редуктора | |
| 6 | 2***Е | Торцовая крышка - колесный редуктор | |
| 7 | Q***5 | Пружинная шайба для отверстия | |
| 8 | 2***Е | Регулирующая прокладка | |
| 8 | 2***Е | Регулирующая прокладка | |
| 8 | 2***Е | Регулирующая прокладка | |
| 9 | 2***Е | Болт - крепление каретки сателлитов | |
| A | 2***Е | Каретка сателлитов с картером редуктора в сборе |
