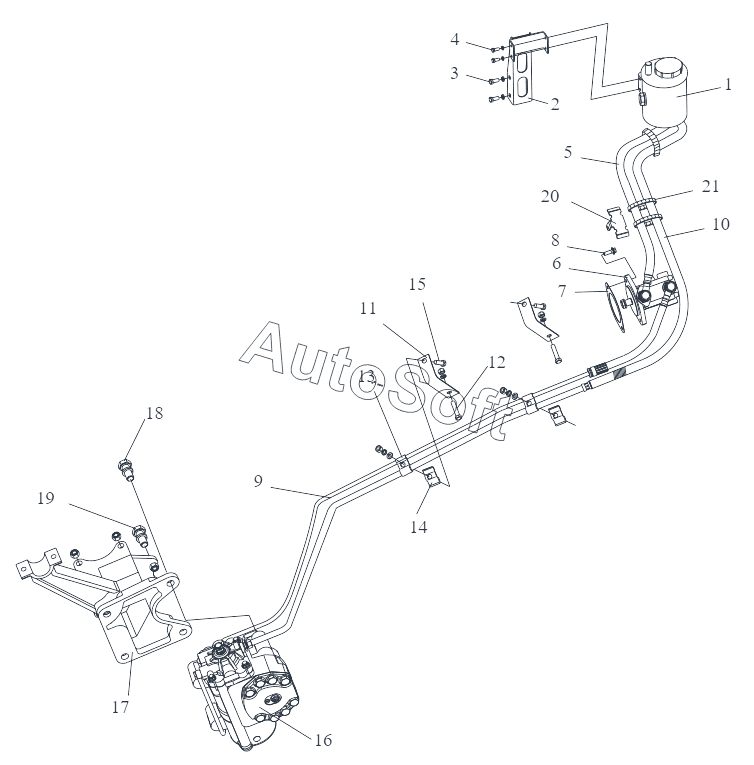

Каталог запасных частей к технике: FAW CA-4250 (P66K24T1E5) (2017). Трубопроводы гидроусилителя руля
CQ34008
3506263-271
11
12
Q40314
CQ34014
13
14
15
Q40308
CQ67527B
16
17
18
Q40320
19
Q1841655T
CQ32616
20
21
6
2
3
Q40310
4
Q40308
5
CQ67535B
3406021-74А
3406321-74А
1
7
8
9
3406321А8Е
3406021-91
10
3406024А50А
3406321А8Е
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3406021-74А | 3***А | Пустотелый болт | |
| 3406021-91 | 3***1 | Пустотелый болт | |
| 3406024А50А | 3***А | Штуцер рулевого механизма с гидроусилителем | |
| 3406321-74А | 3***А | Комбинированная уплотнительная шайба | |
| 3406321А8Е | 3***Е | Комбинированная уплотнительная шайба | |
| 3406321А8Е | 3***Е | Комбинированная уплотнительная шайба | |
| 3506263-271 | 3***1 | Втулка (гильза) с резьбой | |
| CQ32616 | C***6 | Гайка | |
| CQ34008 | C***8 | Гайка | |
| CQ34014 | C***4 | Гайка | |
| CQ67527B | C***B | Червячный хомут для шланга типа B | |
| CQ67535B | C***B | Червячный хомут для шланга типа B | |
| Q1841655T | Q***T | Болт | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40310 | Q***0 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| Q40320 | Q***0 | Пружинная шайба | |
| 1 | 3***С | Масляный резервуар гидроусилителя руля в сборе | |
| 2 | 3***В | Кронштейн в сборе | |
| 3 | C***5 | Болт | |
| 4 | C***0 | Болт | |
| 5 | 3***V | Подводящий топливопровод | |
| 6 | 3***0 | Масляный насос гидроусилителя руля в сборе | |
| 7 | 3***D | Уплотнительная прокладка гидравлического насоса | |
| 8 | Q***0 | Болт | |
| 9 | 3***V | Трубопровод высокого давления в сборе | |
| 10 | 3***U | Возвратный маслопровод в сборе | |
| 11 | 3***U | Кронштейн маслопровода | |
| 12 | C***0 | Шестигранный направляющий болт | |
| 13 | 3***2 | Зажимная крышка двойной трубы | |
| 14 | 3***2 | Зажим нижней двойной трубы | |
| 15 | C***5 | Болт | |
| 16 | 3***А | Силовой инфлектор в сборе | |
| 17 | 3***U | Держатель рулевого механизма | |
| 18 | C***T | Болт | |
| 19 | Q***T | Шестигранный фланцевый болт | |
| 20 | 3***А | Кронштейн трубного пучка передка кузова | |
| 21 | Т***6 | Пластиковый крепежный ремешок |
