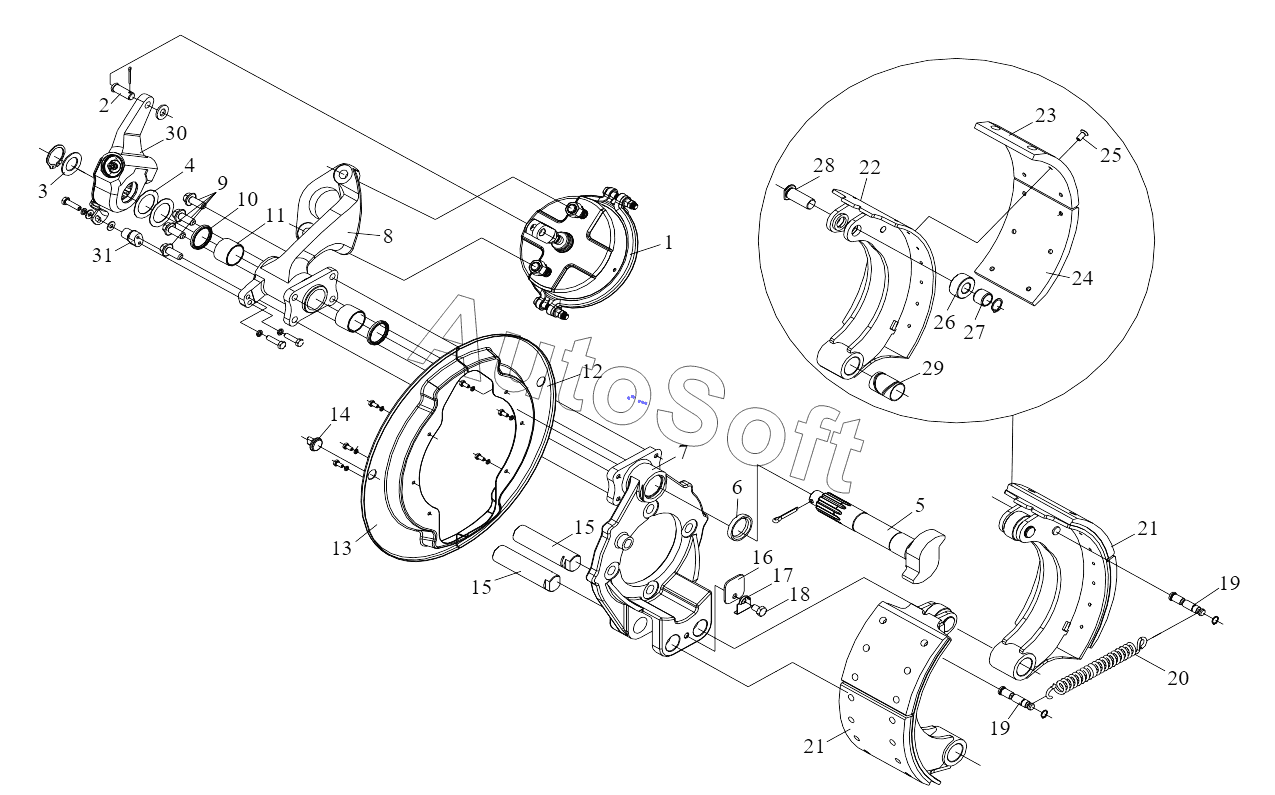

Каталог запасных частей к технике: FAW CA-4250 (P66K24T1E5) (2017). Тормоз переднего колеса
26
16
17
18
19
19
Q43113
Q43113
20
21
21
3501380C242
3501380C242
22
23
24
25
15
15
27
28
Q43122
29
30
3501210D242-C00
31
CQ1500620
Q40306
CQ1500816
Q40308
7
3501020D242
3501020D242
1
2
Q40114
Q5003025
3
4
5
3501152C242
Q43138
6
3501015D242
3501015D242
3501022C242
8
3501128C242
9
10
11
12
13
Q40306
CQ1500610
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501015D242 | 3***2 | Тормозной механизм левого колеса переднего моста в сборе | |
| 3501020D242 | 3***2 | Тормозной механизм левого колеса переднего моста | |
| 3501022C242 | 3***2 | Кронштейн тормоза правого переднего колеса | |
| 3501128C242 | 3***2 | Brake cam support | |
| 3501152C242 | 3***2 | Camshaft | |
| 3501210D242-C00 | 3***0 | Правый передний регулировочный рычаг тормоза | |
| 3501380C242 | 3***2 | Левая нижняя тормозная колодка тормозного механизма переднего колеса с фрикционной накладкой | |
| CQ1500610 | C***0 | Болт | |
| CQ1500620 | C***0 | Шестигранный болт | |
| CQ1500816 | C***6 | Болт | |
| Q40114 | Q***4 | Шайба | |
| Q40306 | Q***6 | Пружинная шайба | |
| Q40306 | Q***6 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q43113 | Q***3 | Упругое стопорное кольцо для оси | |
| Q43122 | Q***2 | Упругое стопорное кольцо для оси | |
| Q43138 | Q***8 | Упругое стопорное кольцо вала | |
| Q5003025 | Q***5 | Шплинт | |
| 1 | 3***А | Тормозная пневмокамера со штуцером в сборе | |
| 2 | Q***8 | Штифт | |
| 3 | 3***S | Прокладка перегородки - регулирующий рычаг тормоза | |
| 4 | 3***2 | Регулировочная шайба тормоза | |
| 5 | 3***2 | Camshaft | |
| 6 | 3***S | Шайба - тормозной кулачковый вал | |
| 7 | 3***2 | Кронштейн тормозного механизма левого переднего колеса | |
| 8 | 3***2 | Кронштейн кулака тормозного механизма левого переднего колеса | |
| 9 | 3***2 | Болт | |
| 10 | 3***S | Сальник - тормозной кулачок | |
| 11 | 3***S | Втулка - тормозной кулачок | |
| 12 | 3***E | Пылезащитный диск | |
| 13 | 3***E | Пылезащитный диск | |
| 14 | 3***2 | Заглушка - отверстие проверки диска защиты от пыли | |
| 15 | 3***E | Ось колодки | |
| 16 | 3***E | Защитная пластина | |
| 17 | 3***E | Пластина | |
| 18 | C***6 | Болт | |
| 19 | 3***T | Стопор возвратной пружины | |
| 20 | 3***E | Возвратная пружина тормозной колодки | |
| 21 | 3***2 | Левая верхняя тормозная колодка тормозного механизма переднего колеса с фрикционной накладкой | |
| 22 | 3***2 | Brake shoe assembly | |
| 23 | 3***2 | Lining I | |
| 24 | 3***2 | Lining II | |
| 25 | 3***Т | Rivet for brake shoe lining | |
| 26 | 3***Т | Roller for brake shoe | |
| 27 | 3***Т | Bush, roller | |
| 28 | 3***Т | Shaft, roller | |
| 29 | 3***1 | Втулка передней тормозной колодки | |
| 30 | 3***0 | Левый передний регулировочный рычаг тормоза | |
| 31 | 3***2 | Втулка |
