Каталог запасных частей к технике: FAW CA3311 (2020). Тормозной трубопровод (2)
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
5
6
6
7
7
8
8
9
10
Q40308
CQ34008
11
CQ1501035
Q40310
CQ34010
12
12
Q40308
Q40308
CQ34008
CQ34008
13
13
14
CQ1501035
Q40310
CQ34010
15
CQ1501035
Q40310
CQ34010
16
17
18
19
20
21
22

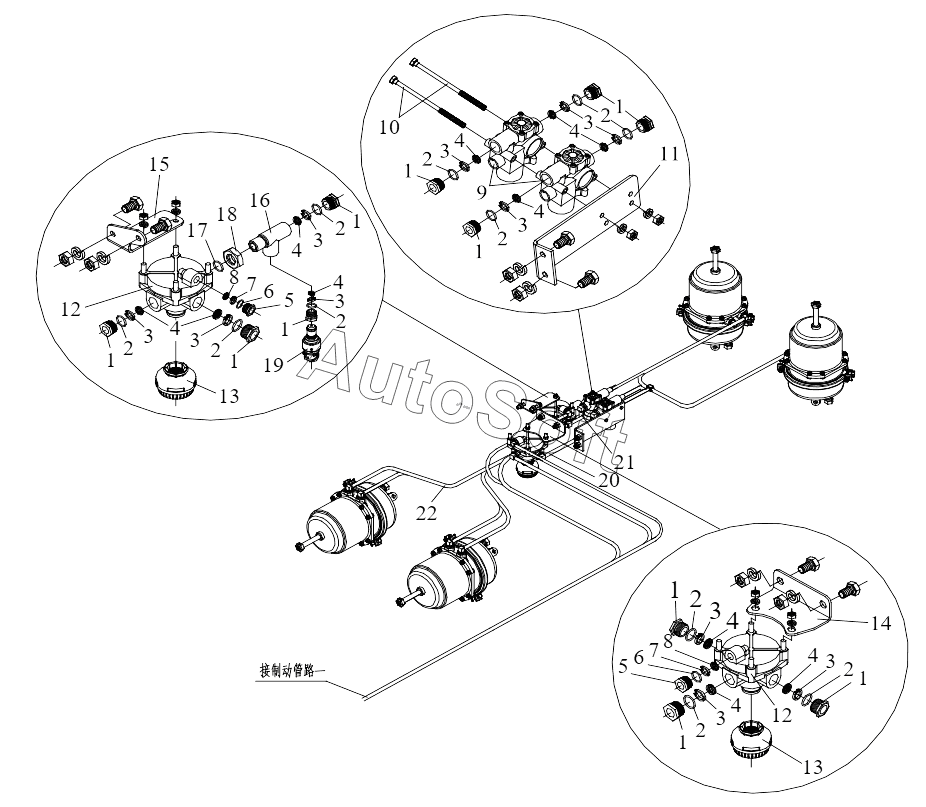

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| CQ1501035 | C***5 | Болт | |
| CQ1501035 | C***5 | Болт | |
| CQ1501035 | C***5 | Болт | |
| CQ34008 | C***8 | Гайка | |
| CQ34008 | C***8 | Гайка | |
| CQ34010 | C***0 | Гайка | |
| CQ34010 | C***0 | Гайка | |
| CQ34010 | C***0 | Гайка | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40310 | Q***0 | Пружинная шайба | |
| Q40310 | Q***0 | Пружинная шайба | |
| Q40310 | Q***0 | Пружинная шайба | |
| 1 | 3***A | Гайка | |
| 2 | 3***A | Уплотнительное кольцо | |
| 3 | 3***A | Фиксирующее кольцо | |
| 4 | 3***A | Фасонное уплотнительное кольцо | |
| 5 | 3***A | Гайка | |
| 6 | 3***A | Уплотнительное кольцо | |
| 7 | 3***A | Фиксирующее кольцо | |
| 8 | 3***A | Фасонное уплотнительное кольцо | |
| 9 | 3***A | Электромагнитный клапан | |
| 10 | 3***A | Болт крепления электромагнитный клапана | |
| 11 | 3***5 | Стойка - электромагнитный клапан средне - заднего моста | |
| 12 | 3***A | Ускорительный клапан в сборе | |
| 13 | 3***3 | Глушитель в сборе | |
| 14 | 3***9 | Кронштейн | |
| 15 | 3***С | Кронштейн релейного клапана | |
| 16 | 3***8 | Штуцер | |
| 17 | C***A | О-образное резиновое уплотнительное кольцо для пневмогидравлического компонента | |
| 18 | 3***H | Уплотнение | |
| 19 | 3***A | Выключатель предупреждения ручного тормоза в сборе | |
| 20 | 3***A | Пневмопровод ускорительного клапана АВЗ | |
| 21 | 3***A | Пневмопровод ускорительного клапана АВЗ | |
| 22 | 3***R | Трубный пучок средне - заднего моста в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
