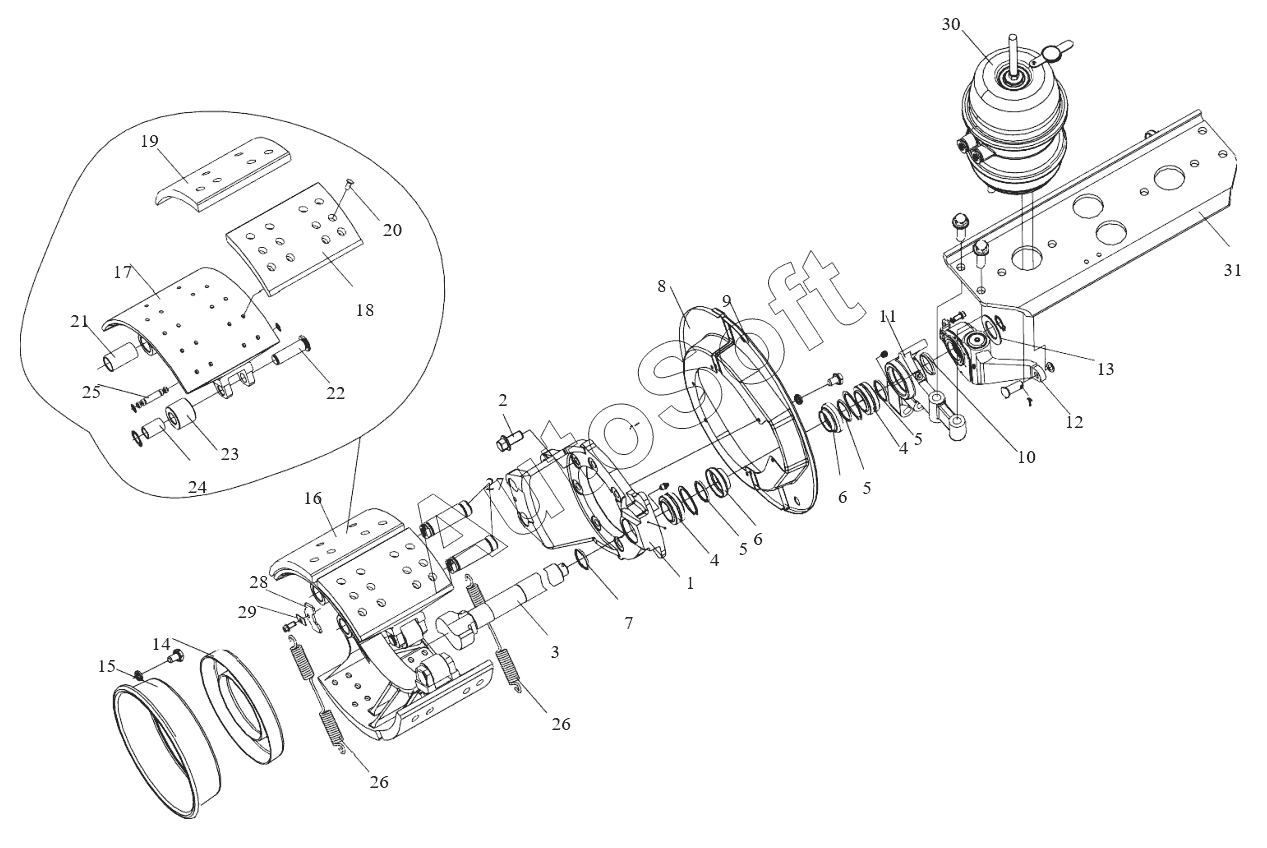

Каталог запасных частей к технике: FAW CA-3250-P66K2L2BT1E4Z (2018). Тормозные механизмы задних колес
3502G24AA6E/A
1
CQ70001
Q966555
2
3
3502152-А6Е/В
Q43125
4
4
Q43062
Q43062
5
5
5
6
6
7
8
9
CQ1500816
Q40308
10
11
3502128-А0Е
12
3502210-А0Е
CQ1500820
Q40308
13
14
15
CQ1500616S
Q40306
16
17
18
19
20
21
22
Q43122
23
24
25
Q43112
26
26
27
28
29
CQ1511016
30
30
Q40114
Q5101438
Q5003025
31
3502038-1Н
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3502038-1Н | 3***Н | Болт | |
| 3502128-А0Е | 3***Е | Кронштейн заднего левого кулака | |
| 3502152-А6Е/В | 3***В | Задний правый тормозной кулачок | |
| 3502210-А0Е | 3***Е | Задний правый регулировочный рычаг в сборе | |
| 3502G24AA6E/A | 3***A | Тормозной механизм заднего колеса | |
| CQ1500616S | C***S | Шестигранный загибочный болт | |
| CQ1500816 | C***6 | Болт | |
| CQ1500820 | C***0 | Болт | |
| CQ1511016 | C***6 | Шестигранный загибочный болт | |
| CQ70001 | C***1 | Масленка | |
| Q40114 | Q***4 | Шайба | |
| Q40306 | Q***6 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q43062 | Q***2 | Пружинная шайба для отверстия | |
| Q43112 | Q***2 | Упругое стопорное кольцо для оси | |
| Q43122 | Q***2 | Упругое стопорное кольцо для оси | |
| Q43125 | Q***5 | Стопорное кольцо вала | |
| Q5003025 | Q***5 | Шплинт | |
| Q5101438 | Q***8 | Штифт | |
| Q966555 | Q***5 | Стальной шарик | |
| 1 | 3***Е | Стойка переднего правого тормоза в сборе | |
| 2 | 3***Н | Болт | |
| 3 | 3***В | Кулак тормозного механизма левого заднего колеса | |
| 4 | 3***Е | Откидной подшипник распределительного вала в сборе | |
| 5 | 3***Е | Сальник | |
| 6 | 3***Е | Стойка - сальник | |
| 7 | 3***S | Сальник - тормозной кулачок | |
| 8 | 3***Е | Задний пылезащитный диск заднего тормоза | |
| 9 | 3***В | Передний пылезащитный щиток тормоза заднего колеса | |
| 10 | 3***Е | Прокладка перегородки - стойка кулачка | |
| 11 | 3***Е | Кронштейн заднего левого кулака | |
| 12 | 3***Е | Задний левый регулировочный рычаг в сборе | |
| 13 | 3***Е | Прокладка регулирующая | |
| 14 | 3***А | Маслоотражатель с датчиком в сборе | |
| 15 | 3***А | Маслодержатель 1 | |
| 16 | 3***А | Задняя тормозная колодка с роликом в сборе | |
| 17 | 3***В | Задняя тормозная колодка | |
| 18 | 3***А | Задняя фрикционная накладка | |
| 19 | 3***А | Задняя фрикционная накладка | |
| 20 | 3***А | Заклепка крепления фрикционной накладки тормозной колодки | |
| 21 | 3***A | Втулка вала передней тормозной колодки | |
| 22 | 3***В | Валик ролика | |
| 23 | 3***Е | Втулка - бегунок | |
| 24 | 3***Е | Бегунок | |
| 25 | 3***А | Собачка возвратной пружины | |
| 26 | 3***В | Возвратная пружина | |
| 27 | 3***S | Палец колодки | |
| 28 | 3***S | Щит - палец колодки | |
| 29 | 3***Е | Застежка крепежного болта отбойника вала колодки | |
| 30 | 3***Е | Задний правый пружинный цилиндр в сборе | |
| 30 | 3***Е | Задний левый пружинный цилиндр в сборе | |
| 31 | 3***3 | Опорная плита - пружинный тормозной цилиндр |
