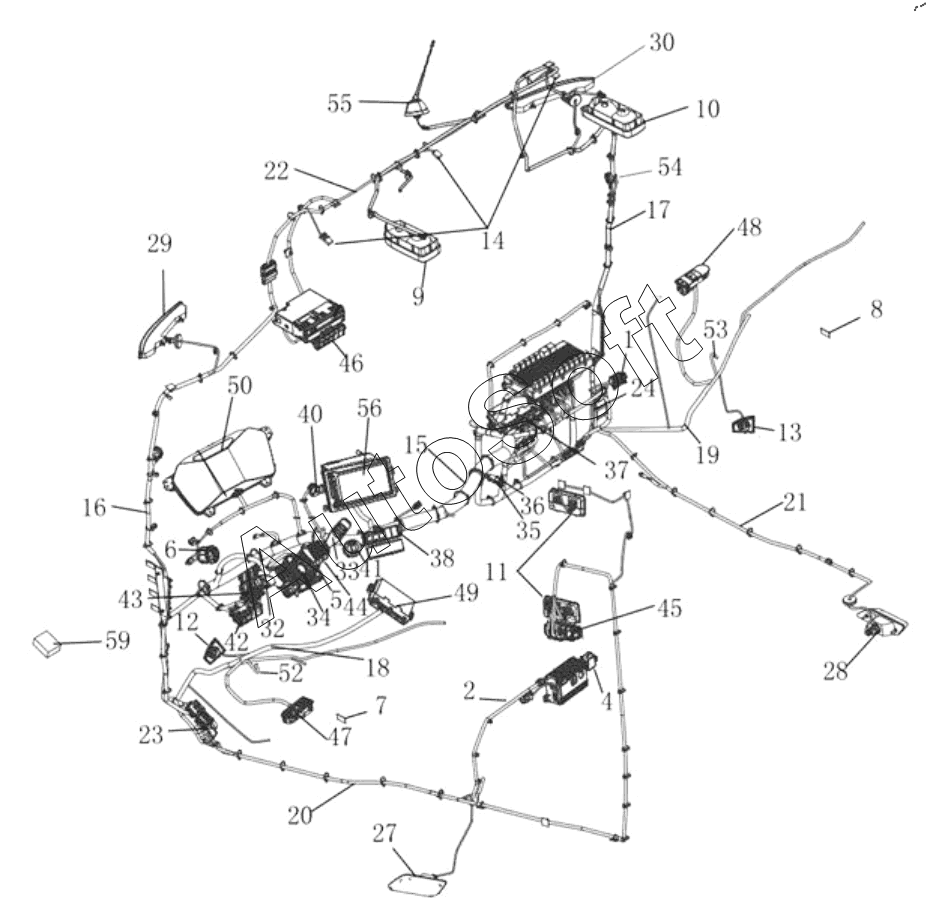

Каталог запасных частей к технике: FAW CA4180 (P77K25E5) (2022). ЭЛЕКТРИЧЕСКАЯ СХЕМА КАБИНЫ
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
27
28
29
30
32
33
34
35
36
37
38
40
41
42
43
44
45
46
47
48
49
50
52
53
54
55
56
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***B | Приборная панель с переходным жгутом проводов бортовой системе диагностики в сборе | |
| 2 | 3***E | Жгут проводов инвертера в сборе | |
| 4 | 3***A | Розетка питания на 220 в в сборе | |
| 5 | 3***F | Кнопка старт-стоп | |
| 6 | 3***C | Выключатель системы управления освещением в сборе | |
| 7 | 3***B | Внутренний отражатель левой двери | |
| 8 | 3***B | Внутренний отражатель правой двери | |
| 9 | 3***G | Внутренний осветитель в сборе | |
| 10 | 3***G | Внутренний правый осветитель | |
| 11 | 3***F | Осветитель полки в сборе | |
| 12 | 3***F | Левая лампа подсветки в сборе | |
| 13 | 3***F | Правая лампа подсветки в сборе | |
| 14 | 3***D | Сборка потолочного короба | |
| 15 | 3***2 | Жгут проводов панели приборов в сборе | |
| 16 | 3***J | Левосторонний жгут проводов корпуса в сборе | |
| 17 | 3***P | Правосторонний жгут проводов корпуса в сборе | |
| 18 | 3***C | Жгут проводов левой двери в сборе | |
| 19 | 3***A | Жгут проводов правой двери в сборе | |
| 20 | 3***H | Жгут проводов левой стороны | |
| 21 | 3***B | Правосторонний жгут проводов в сборе | |
| 22 | 3***G | Жгут проводов подъемного короба в сборе | |
| 23 | 3***A | Кронштейн жгута проводов кабины 1 | |
| 24 | 3***E | Кронштейн крепления разъема 2 | |
| 27 | 3***F | Левый указатель поворота в сборе | |
| 28 | 3***F | Правый указатель поворота в сборе | |
| 29 | 3***E | Левый габаритный фонарь в сборе | |
| 30 | 3***E | Правый габаритный фонарь в сборе | |
| 32 | 3***H | Выключатель фар и указателя поворота в сборе | |
| 33 | 3***B | Стеклоочиститель и выключатель вспомогательного тормоза в сборе | |
| 34 | 3***G | Спиральный кабель | |
| 35 | 3***B | Розетка питания 24 в в сборе | |
| 36 | 3***D | Крышка розетки питания 24 в в сборе | |
| 37 | 3***F | Контроллер кузова в сборе | |
| 38 | 3***C | Пятиканальный функциональный переключатель в сборе | |
| 40 | 3***D | Выключатель аварийной сигнализации в сборе | |
| 41 | 3***E | Узел переключателя отмены электронного контроля стабилизации автомобиля | |
| 42 | 3***B | Четырехпозиционный функциональный переключатель в сборе | |
| 43 | 3***C | Двухканальный функциональный переключатель в сборе 1 | |
| 44 | 3***D | Двухканальный функциональный переключатель в сборе 2 | |
| 45 | 3***D | Пятиканальный функциональный переключатель спального места в сборе | |
| 46 | 3***C | Пятиканальный функциональный переключатель подъемного короба в сборе | |
| 47 | 3***E | Подъемник стекла водителя и переключатель управления зеркалом заднего вида в сборе | |
| 48 | 3***F | Вилочковый подъемник стекла водителя и переключатель управления зеркалом заднего вида | |
| 49 | 3***C | Дверной контроллер в сборе | |
| 50 | 3***A | Сборка комбинации приборов | |
| 52 | 7***C | Низкочастотный динамик левой стороны в сборе | |
| 53 | 7***C | Низкочастотный динамик правой стороны в сборе | |
| 54 | 7***A | Твитер в сборе | |
| 55 | 7***D | Антенна в сборе | |
| 56 | 7***A | Мультимедийное устройство | |
| 59 | 3***E | Пульт дистанционного управления в сборе |
