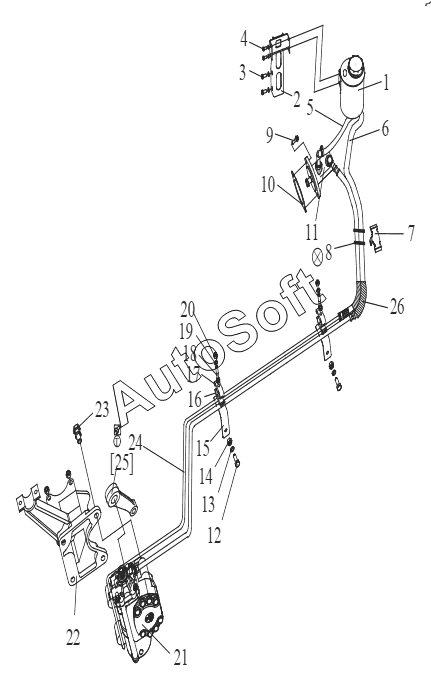

Каталог запасных частей к технике: FAW CA3251 (P66K2L2T1E5Z) (2017). Трубопроводы гидроусилителя руля
11
12
13
14
15
16
17
18
19
20
21
10
22
23
24
25
26
2
3
1
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3406021-91 | 3***1 | Пустотелый болт | |
| 3406112-68U/B | 3***B | Наконечник рулевого механизма с гидроусилителем | |
| 3406321А8Е | 3***Е | Комбинированная уплотнительная шайба | |
| 3406321А8Е | 3***Е | Комбинированная уплотнительная шайба | |
| 3408015-716/В | 3***В | Фильтрующий элемент с наконечником в сборе | |
| 3408020-716/D | 3***D | Масляный резервуар в сборе | |
| 3408021-716А | 3***А | Передний кронштейн - опорный кронштейн в сборе | |
| 3408022-716/В | 3***В | Задний кронштейн - опорный кронштейн в сборе | |
| 3408029-716/В | 3***В | Вентиляционная пробка | |
| 3408037-716/В | 3***В | Верхняя крышка масляного резервуара | |
| 3408051-716/В | 3***В | Уплотнительное кольцо | |
| 3408052-716/В | 3***В | Уплотнительное кольцо | |
| 3408054-716/А | 3***А | Уплотнительное кольцо | |
| CQ1512050T | C***T | Болт | |
| CQ32614 | C***4 | Гайка | |
| CQ32616 | C***6 | Гайка | |
| CQ67622B | C***B | Лирка червячного рукава типа В | |
| CQ67627B | C***B | Хомут | |
| CQ67635B | C***B | Хомут | |
| Q1841455T | Q***T | Болт | |
| Q1841655TS | Q***S | Болт с шестигранной головкой и фланцем | |
| Q40108 | Q***8 | Шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40310 | Q***0 | Пружинная шайба | |
| Q40320 | Q***0 | Пружинная шайба | |
| 1 | 3***В | Масляный резервуар гидроусилителя руля в сборе | |
| 2 | 3***A | опорный кронштейн в сборе | |
| 3 | C***5 | Болт | |
| 4 | C***6 | Болт | |
| 5 | 3***A | Подводящий маслопровод в сборе | |
| 6 | 3***A | Возвратный маслопровод в сборе | |
| 7 | 3***В | Кронштейн трубного пучка передка | |
| 8 | Т***6 | Пластиковый крепежный ремешок | |
| 9 | Q***0 | Болт | |
| 10 | 3***D | Прокладка - силовой поворотный насос | |
| 11 | 3***A | Масляный насос гидроусилителя руля в сборе | |
| 12 | C***5 | Болт | |
| 13 | Q***4 | Пружинная шайба | |
| 14 | C***4 | Гайка | |
| 15 | 3***B | Наконечник рулевого механизма с гидроусилителем | |
| 16 | 3***С | Колпачок двухтрубного хомута | |
| 17 | 3***С | Держатель двухтрубного хомута | |
| 18 | C***5 | Болт | |
| 19 | Q***8 | Пружинная шайба | |
| 20 | C***8 | Гайка | |
| 21 | 3***Е | Рулевой механизм с гидроусилителем в сборе | |
| 22 | 3***А | Опорный кронштейн рулевого механизма | |
| 23 | Q***T | Болт | |
| 24 | 3***B | Трубопровод высокого давления в сборе | |
| 25 | 3***A | Рулевая сошка | |
| 26 | 3***В | Защитный чехол |
