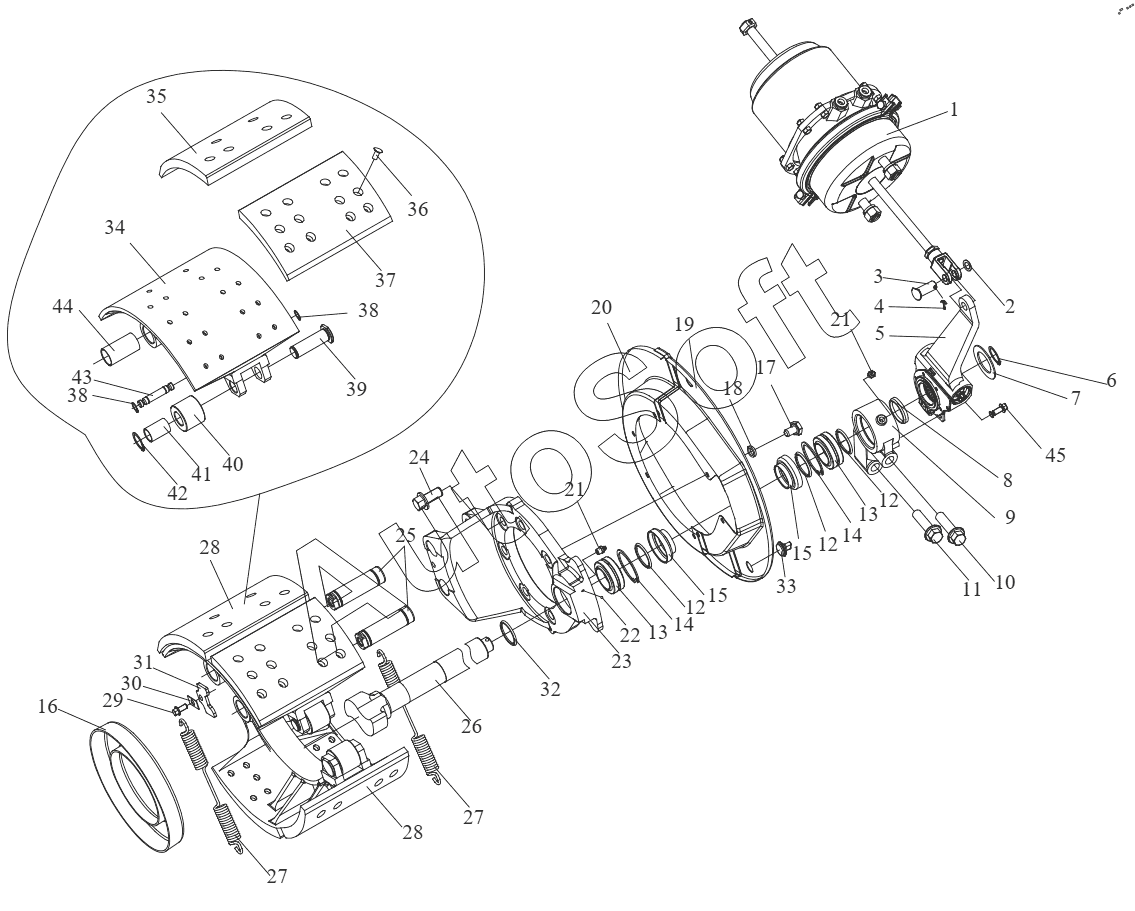

Каталог запасных частей к технике: FAW CA3251 (P66K2L2T1E5Z) (2017). Тормоз промежуточного моста
34
23
24
25
26
26
27
27
28
28
29
30
31
32
33
22
35
36
37
38
38
39
40
41
42
43
44
45
10
1
1
2
3
4
5
5
6
7
8
9
9
11
12
12
12
13
13
14
14
15
15
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3503G25АА6Е/А | 3***А | Тормоз промежуточного моста | |
| 1 | 3***Н | Левый пружинный цилиндр промежуточного моста с быстросъемным фитингом в сборе | |
| 1 | 3***Н | Правый пружинный цилиндр промежуточного моста с быстросъемным фитингом в сборе | |
| 2 | Q***4 | Шайба | |
| 3 | Q***8 | Штифт | |
| 4 | Q***5 | Шплинт | |
| 5 | 3***Е | Средний левый регулировочный рычаг в сборе | |
| 5 | 3***Е | Средний правый регулировочный рычаг в сборе | |
| 6 | Q***8 | Упругое стопорное кольцо вала | |
| 7 | 3***2 | Регулировочная шайба тормоза | |
| 8 | 3***Е | Прокладка перегородки - стойка кулачка | |
| 9 | 3***Е | Средняя левая стойка кулачка | |
| 9 | 3***Е | Кронштейн правого кулачка промежуточного моста | |
| 10 | 3***Е | Контрболт для кронштейна кулачка промежуточного моста | |
| 11 | 3***Е | Контрболт для кронштейна кулачка промежуточного моста | |
| 12 | 3***Е | Сальник | |
| 13 | 3***Е | Откидной подшипник распределительного вала в сборе | |
| 14 | Q***2 | Пружинная шайба для отверстия | |
| 15 | 3***Е | Стойка - сальник | |
| 16 | 3***Е | Маслоотражатель 2 | |
| 17 | C***2 | Болт | |
| 18 | Q***8 | Пружинная шайба | |
| 19 | 3***Е | Задний пылезащитный диск заднего тормоза | |
| 20 | 3***В | Передний пылезащитный щиток тормоза заднего колеса | |
| 21 | C***1 | Масленка | |
| 22 | Q***5 | Стальной шарик | |
| 23 | 3***Е | Стойка переднего правого тормоза в сборе | |
| 24 | 3***7 | Контрболт для кронштейна заднего тормоза | |
| 25 | 3***А | Вал задней тормозной колодки | |
| 26 | 3***В | Кулак тормозного механизма левого заднего колеса | |
| 26 | 3***В | Задний правый тормозной кулачок | |
| 27 | 3***В | Возвратная пружина | |
| 28 | 3***А | Задняя тормозная колодка с роликом в сборе | |
| 29 | C***6 | Шестигранный загибочный болт | |
| 30 | 3***Е | Застежка крепежного болта отбойника вала колодки | |
| 31 | 3***А | Щиток вала тормозной колодки | |
| 32 | 3***S | Сальник - тормозной кулачок | |
| 33 | 3***2 | Заглушка - отверстие проверки диска защиты от пыли | |
| 34 | 3***B | Задняя тормозная колодка | |
| 35 | 3***A | Задняя фрикционная накладка | |
| 36 | 3***A | Задняя фрикционная накладка | |
| 37 | 3***A | Заклепка крепления фрикционной накладки тормозной колодки | |
| 38 | Q***2 | Упругое стопорное кольцо для оси | |
| 39 | 3***B | Валик ролика | |
| 40 | 3***E | Бегунок | |
| 41 | 3***E | Втулка ролика | |
| 42 | Q***2 | Упругое стопорное кольцо для оси | |
| 43 | 3***A | Собачка возвратной пружины | |
| 44 | 3***A | Втулка вала передней тормозной колодки | |
| 45 | C***0 | Болт | |
| 46 | Q***8 | Пружинная шайба |
