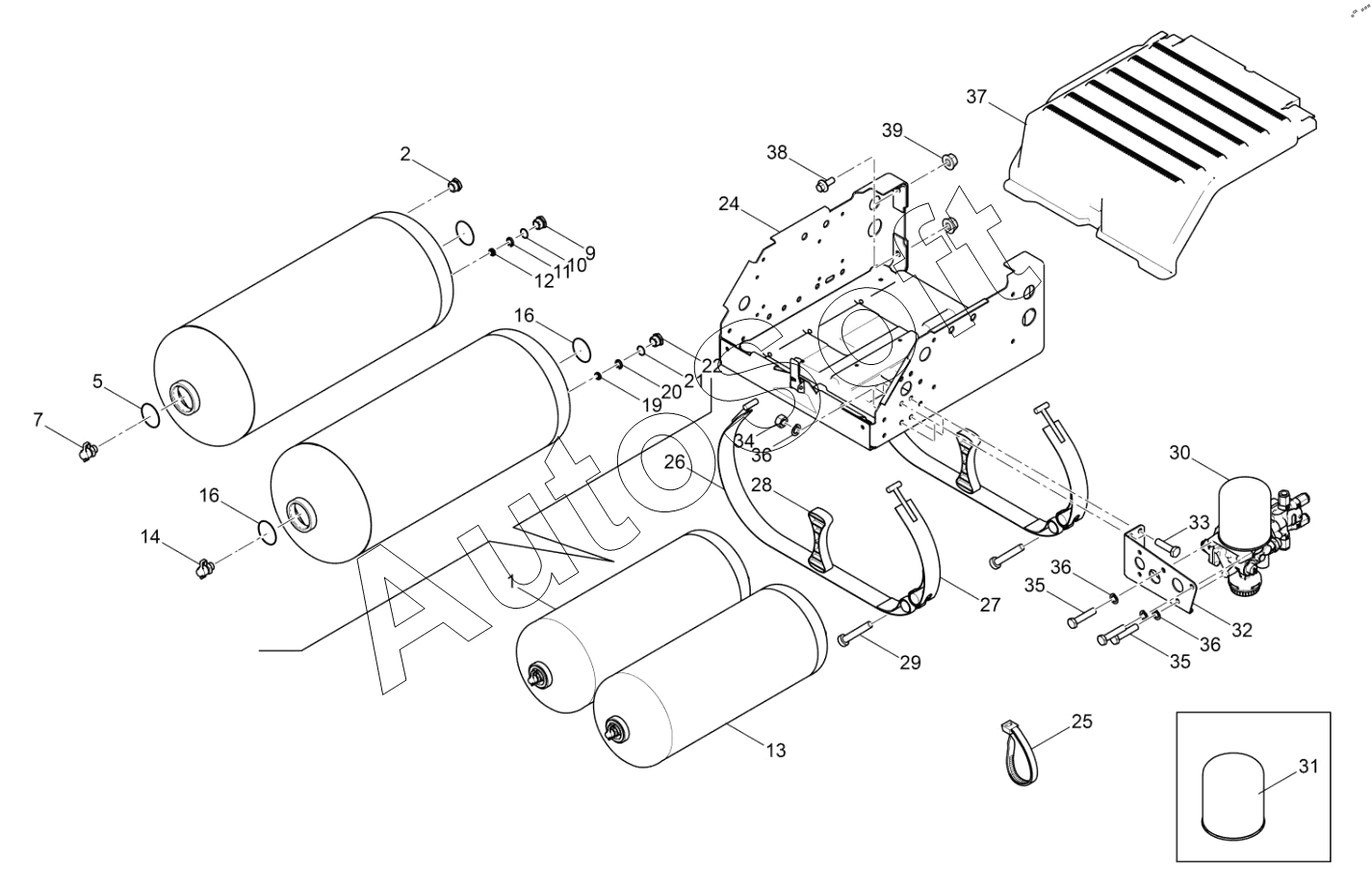

Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5) (2022). Силовой модуль пневматического тормоза
24
39
38
37
36
36
36
35
35
34
33
32
31
30
29
28
27
26
25
22
21
20
19
16
16
14
13
12
11
10
9
7
5
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3513010A77C/A | 3***A | Модуль резервуара пневматического тормоза в сборе | |
| 1 | 3***A | Воздушный резервуар с соединительным узлом | |
| 2 | 5***B | Блокировка | |
| 5 | 3***A | Уплотнительное кольцо | |
| 7 | T***3 | Индикаторная головка быстроразъемного соединения заглушки | |
| 9 | 3***D | Винтовая втулка | |
| 10 | 3***B | Уплотнительное кольцо | |
| 11 | 3***A | Стопорное кольцо | |
| 12 | 3***A | Уплотнительное кольцо специальной формы | |
| 13 | 3***A | Воздушный резервуар с соединительным узлом | |
| 14 | 3***A | Соединение трубы | |
| 16 | 3***A | Уплотнительное кольцо | |
| 19 | 3***A | Уплотнительное кольцо специальной формы | |
| 20 | 3***A | Стопорное кольцо | |
| 21 | 3***B | Уплотнительное кольцо | |
| 22 | 3***D | Винтовая втулка | |
| 24 | 3***B | Воздушный резервуар и кронштейн аккумулятора в сборе | |
| 25 | T***6 | Пластмассовый хомут | |
| 26 | 3***A | Лента i в сборе | |
| 27 | 3***A | Лента ii в сборе | |
| 28 | 3***A | Проставка воздушного резервуара | |
| 29 | C***Q | Винт с внутренним шестигранником | |
| 30 | 3***A | Штуцер трубопровода секции воздушной обработки в сборе | |
| 31 | 3***A | Узел бака-осушителя воздуха | |
| 32 | 3***B | Кронштейн блока обработки воздуха | |
| 33 | C***5 | Болт | |
| 34 | C***2 | Гайка | |
| 35 | Q***) | Болт с шестигранной головкой — мелкая резьба | |
| 36 | Q***2 | Пружинная шайба | |
| 37 | 3***D | Накладка кронштейна ресивера и аккумулятора | |
| 38 | Q***T | Болт | |
| 39 | C***4 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
