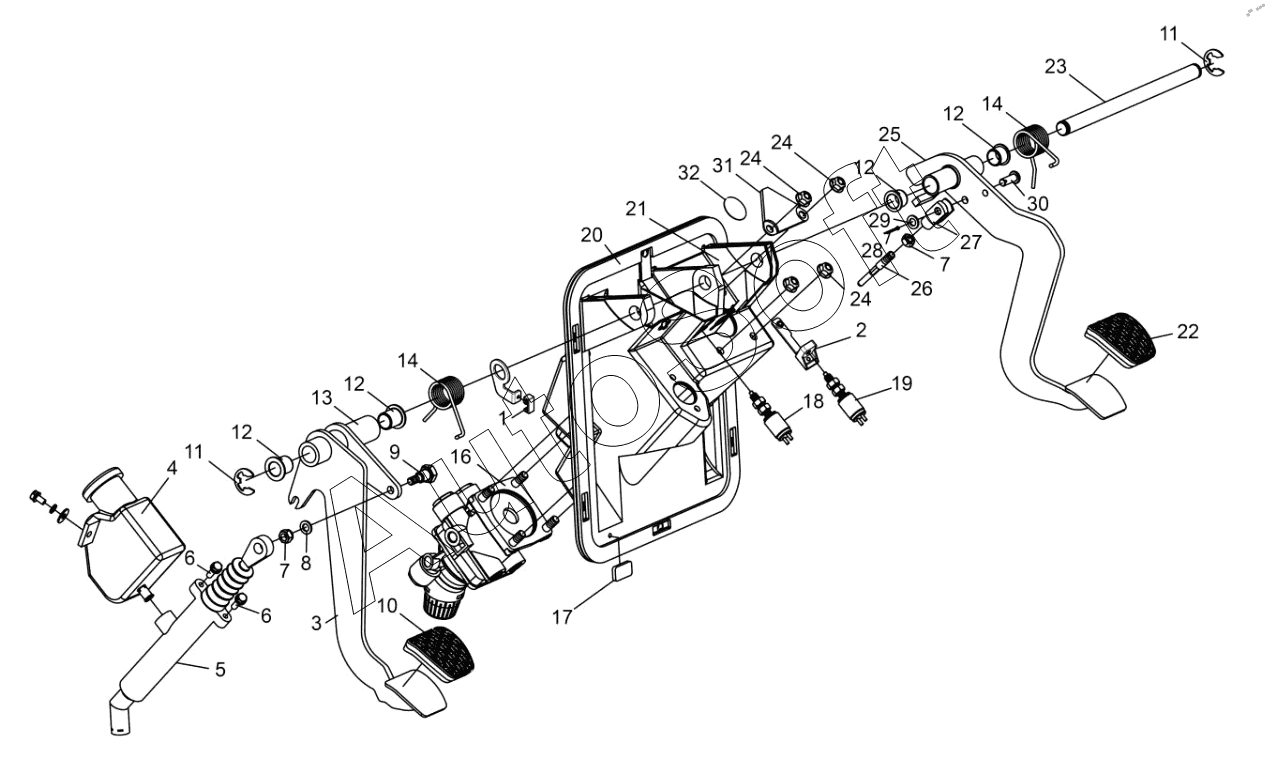

Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5) (2022). Педаль тормоза и педаль сцепления в сборе
17
32
31
30
29
28
27
26
25
24
24
24
23
22
21
20
19
18
1
16
14
14
13
12
12
12
12
11
11
10
9
8
7
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***B | Концевой блок - педаль сцепления | |
| 2 | 1***D | Кронштейн выключателя сцепления в сборе | |
| 3 | 1***B | Педаль сцепления и втулка в сборе | |
| 4 | 1***A | Узел стакана для сбора масла | |
| 5 | 1***C | Главный цилиндр сцепления в сборе | |
| 6 | Q***S | Болт | |
| 7 | C***8 | Гайка | |
| 8 | Q***8 | Пружинная шайба | |
| 9 | 1***A | Вал - главный цилиндр | |
| 10 | 1***A | Чехол на педаль | |
| 11 | Q***0 | Шлицевой лабиринт | |
| 12 | 3***B | Втулка оси педали тормоза | |
| 13 | 1***C | Педаль сцепления в сборе | |
| 14 | 3***A | Возвратная пружина - педаль тормоза | |
| 16 | 3***F | Тормозной клапан и узел соединения труб | |
| 17 | 1***B | Педаль стоп | |
| 18 | 3***D | Переключатель сцепления в сборе | |
| 19 | 3***I | Выключатель стоп-сигнала в сборе | |
| 20 | 3***D | Уплотнительная прокладка педали в сборе | |
| 21 | 3***C | Кронштейн для педали | |
| 22 | 3***A | Втулка педали | |
| 23 | 3***B | Вал педали | |
| 24 | C***8 | Шайба | |
| 25 | 3***B | Педаль тормоза в сборе | |
| 26 | 3***A | Толкатель | |
| 27 | 3***A | Резьбовая вилка педали тормоза | |
| 28 | Q***6 | Шплинт | |
| 29 | Q***8 | Шайба | |
| 30 | Q***5 | Палец со плоской головкой | |
| 31 | 3***A | Прокладка стержня педали тормоза | |
| 32 | 3***A | Подкладка стержня H2522педали тормоза |
