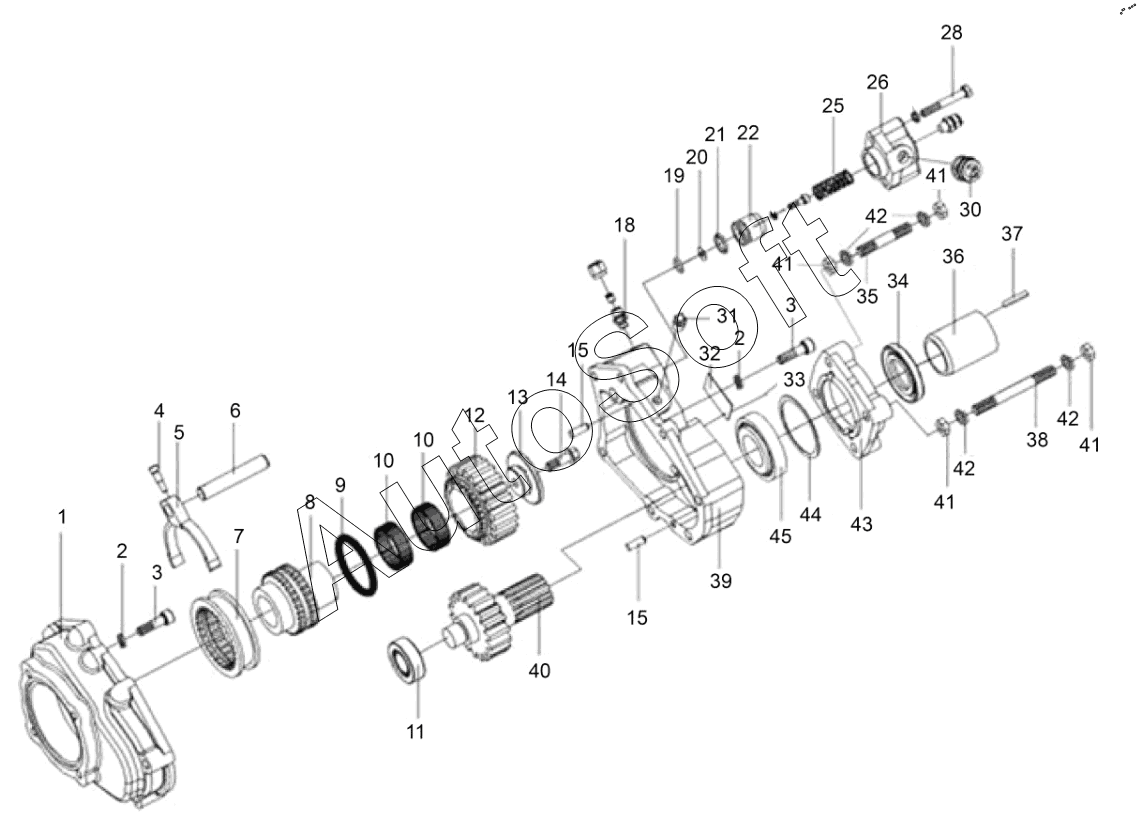

Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5) (2022). Узел отбора мощности
36
26
28
30
31
31
32
33
34
35
25
37
38
39
40
41
41
41
41
42
42
42
43
44
45
11
2
2
3
3
4
5
6
7
8
9
10
10
1
12
13
14
15
15
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***3 | Корпус устройства отбора мощности | |
| 2 | Q***0 | Пружинная шайба | |
| 3 | Q***4 | Винт с внутренним шестигранником и пружинная шайба в сборе | |
| 4 | Q***2 | Фиксирующий винт вилки | |
| 5 | Q***1 | Вилка коробки отбора мощности | |
| 6 | Q***5 | Вилочный вал | |
| 7 | Q***2 | Втулка сцепления | |
| 8 | Q***5 | Пустотелый вал | |
| 9 | Q***0 | Пружина | |
| 10 | K***W | Игольчатый подшипник | |
| 11 | 3***4 | Конический роликовые подшипник | |
| 12 | Q***6 | Входная шестерня | |
| 13 | Q***4 | Стопорное кольцо входной шестерни | |
| 14 | Q***5 | Болт | |
| 15 | Q***4 | Фиксирующий палец | |
| 18 | Q***5 | Соединение концевой трубы | |
| 19 | G***5 | Уплотнительное кольцо | |
| 20 | Q***9 | Уплотнительная прокладка | |
| 21 | Q***0 | О - образное уплотнительное кольцо | |
| 22 | Q***0 | Поршень | |
| 25 | Q***1 | Возвратная пружина | |
| 26 | Q***6 | Блок цилиндров | |
| 28 | Q***0 | Болт с шестигранной головкой и пружинная шайба в сборе | |
| 30 | 0***S | Штуцер выключателя сигнала заднего хода | |
| 31 | Q***3 | Резьбовая пробка с квадратной головкой | |
| 31 | Q***1 | Вентиляционная пробка | |
| 32 | Q***9 | Наклейка | |
| 33 | Q***6 | Заклепка для пластины | |
| 34 | F***1 | Сальник | |
| 35 | Q***5 | Шпилька | |
| 36 | Q***0 | Соединение выходного вала | |
| 37 | Q***C | Обыкновенная плоская шпонка | |
| 38 | Q***0 | Шпилька | |
| 39 | Q***1 | Крышка устройства отбора мощности | |
| 40 | Q***3 | Выходной вал | |
| 41 | Q***2 | Гайка | |
| 42 | Q***2 | Пружинная шайба | |
| 43 | Q***2 | Крышка подшипника | |
| 44 | Q***3 | Регулировочная прокладка | |
| 45 | 3***8 | Подшипник |
