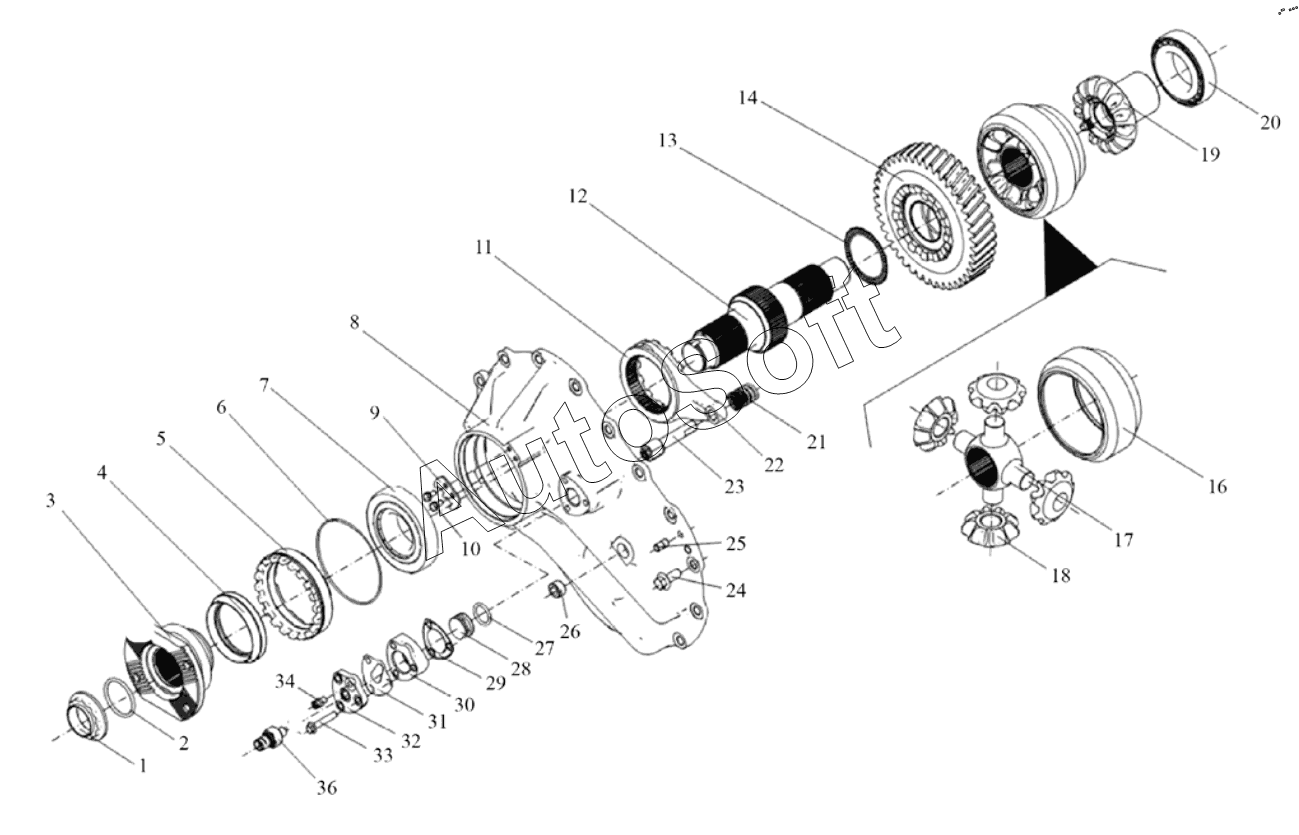

Каталог запасных частей к технике: FAW CA4250 (P77K25T1E5) (2023). Цилиндрическая зубчатая передача и картер, межосевой дифференциал и механизм блокировки
28
20
21
22
23
24
25
26
27
19
29
30
31
32
33
34
36
10
2
3
4
5
6
7
8
9
1
11
12
13
14
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***E | Гайка фланца конической шестерни привода | |
| 2 | 2***B | Уплотнительное кольцо — фланец ведущей конической шестерни | |
| 3 | 2***A | Фланец вала ведущей цилиндрической шестерни | |
| 4 | 2***B | Манжетное уплотнение входного фланца среднего моста в сборе | |
| 5 | 2***D | Регулировочное кольцо переднего подшипника ведущей полуосевой прямозубой шестерни | |
| 6 | C***C | Уплотнительно е кольцо ре зинового уплотнения для гидравлического и пневматического | |
| 7 | 2***A | Цилиндрические роликовые подшипники | |
| 8 | 2***H | Корпуса прямозубых шестерен | |
| 9 | 2***1 | Фиксатор регулировочного кольца | |
| 10 | C***S | Комбинированный болт | |
| 11 | 2***F | Скользящая зубчатая муфта блокировки межосевого дифференциала | |
| 12 | 2***E | Ведущие полуосевые прямозубые шестерни | |
| 13 | A***5 | Упорный игольчатый подшипник | |
| 14 | 2***A | Ведомая прямозубая шестерня в сборе | |
| 16 | 2***A | Межосевой дифференциал | |
| 17 | 2***D | Межосевой дифференциал | |
| 18 | 2***C | Планетарный редуктор - дифференциал вала | |
| 19 | 2***B | Задняя коническая шестерня межосевого дифференциала в сборе | |
| 20 | 2***A | Конический роликовый подшипник | |
| 21 | 2***C | Возвратная пружина блокировк межколесного дифференциала | |
| 22 | 2***A | Вилка включения блокировки межосевого дифференциала | |
| 23 | 2***E | Узел вилочного вала | |
| 24 | Q***K | Шестигранный фланцевый болт с толстым стержнем | |
| 25 | C***6 | Цилиндрический штифт | |
| 26 | Q***M | Пробка для заливки масла | |
| 27 | 2***A | Уплотнительное кольцо | |
| 28 | 2***E | Поршень блокировки дифференциала | |
| 29 | 2***A | Прокладка — цилиндр | |
| 30 | 2***E | Цилиндр - замок межколесного дифференциала | |
| 31 | 2***C | Прокладка крышки цилиндра | |
| 32 | 2***C | Крышка цилиндра | |
| 33 | 2***E | Болт - для крепления крышки цилиндра межколесного дифференциала | |
| 34 | 2***A | Концевой фитинг | |
| 36 | 3***C | Выключатель блокировки дифференциала в сборе |
