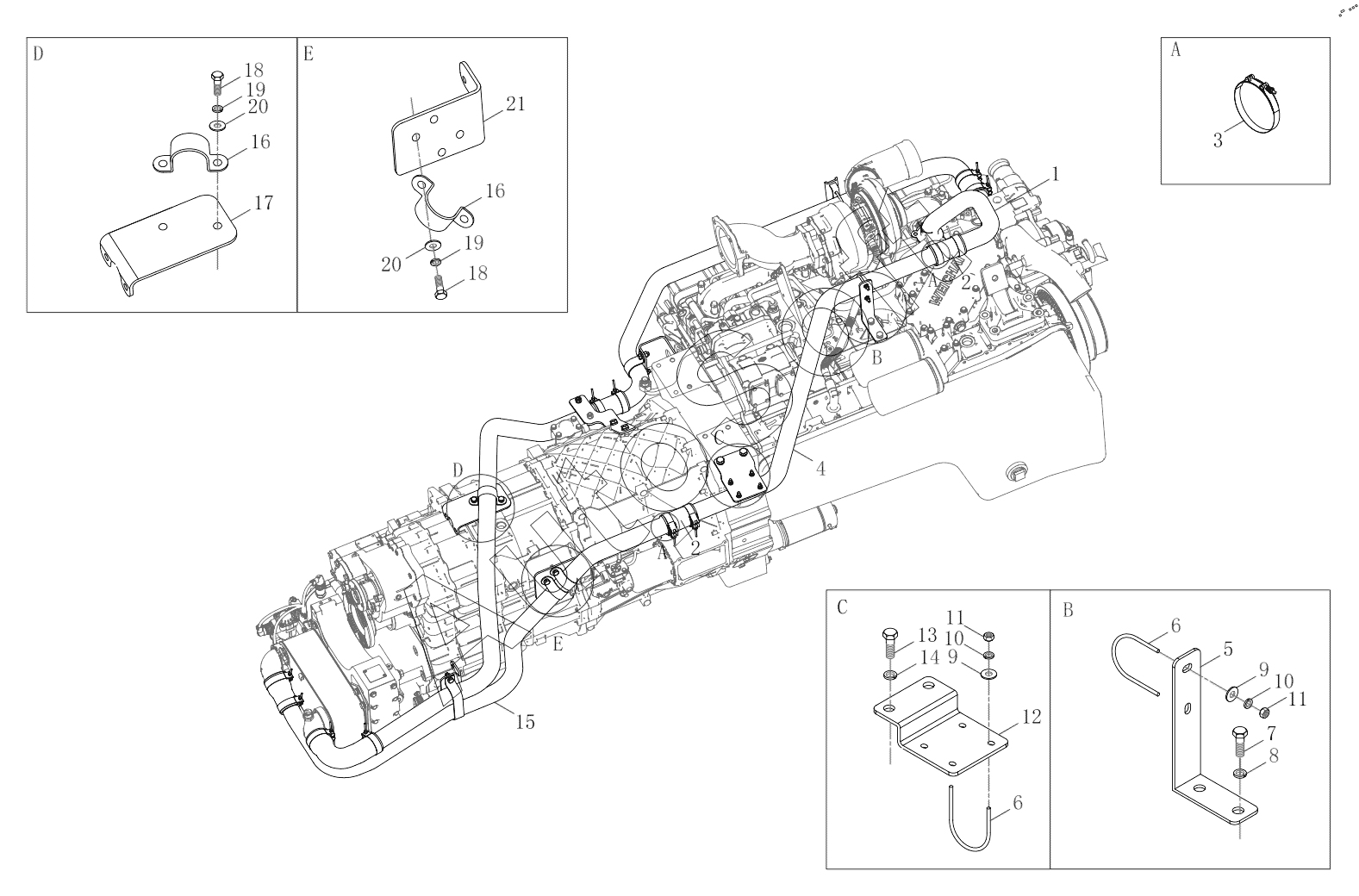

Каталог запасных частей к технике: FAW CA4250 (2018). Retarder Cooling System Assembly
20
20
21
19
19
10
10
1
2
2
3
4
5
6
6
7
8
9
9
11
11
12
13
14
15
16
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3524G05-DY699 | 3***9 | Retarder Cooling System Assembly | |
| 1 | 3***9 | Retarder Water Outlet Steel Pipe | |
| 2 | 3***A | Transit Rubber Hose | |
| 3 | T***6 | Reinforced Hose Clamp | |
| 4 | 3***9 | Retarder Water Inner Steel Pipe | |
| 5 | 3***9 | Bracket -Retarder Water Outlet Steel Pipe | |
| 6 | 3***A | U-Type Bolt | |
| 7 | C***T | Hexagon Head Bolt | |
| 8 | Q***2 | Пружинная шайба | |
| 9 | Q***6 | Шайба | |
| 10 | Q***6 | Пружинная шайба | |
| 11 | C***6 | Шестигранная гайка | |
| 12 | 3***A | Bracket | |
| 13 | C***T | Hexagon Head Bolt | |
| 14 | Q***4 | Пружинная шайба | |
| 15 | 3***9 | Retarder Water Inner Steel Pipe | |
| 16 | 3***9 | Single Pipe Clip | |
| 17 | 1***9 | Bracket Assy | |
| 18 | C***5 | Болт | |
| 19 | Q***8 | Пружинная шайба | |
| 20 | Q***8 | Шайба | |
| 21 | 3***9 | Bracket Assy | |
| 22 | 3***9 | Water Pipe Clamp | |
| 23 | 3***9 | Bracket Assy | |
| 24 | 3***9 | Rubber Pipe | |
| 25 | T***6 | Reinforced Hose Clamp | |
| 26 | 3***A | Rubber Pipe | |
| 27 | 3***9 | Retarder Water Outlet Steel Pipe | |
| 28 | 1***9 | Bracket | |
| 29 | C***8 | Гайка | |
| 30 | C***0 | Болт | |
| 31 | Q***6 | Пружинная шайба | |
| 32 | Q***6 | Шайба | |
| 33 | 3***9 | Retarder Water Outlet Steel Pipe | |
| 34 | 3***9 | Retarder Backwater Pipe Bracket Assy | |
| 35 | 3***D | U-Type Bolt | |
| 36 | C***4 | Болт | |
| 37 | 3***0 | Rubber Pipe | |
| 38 | 2***W | Straight End Pipe Joint Assy |
