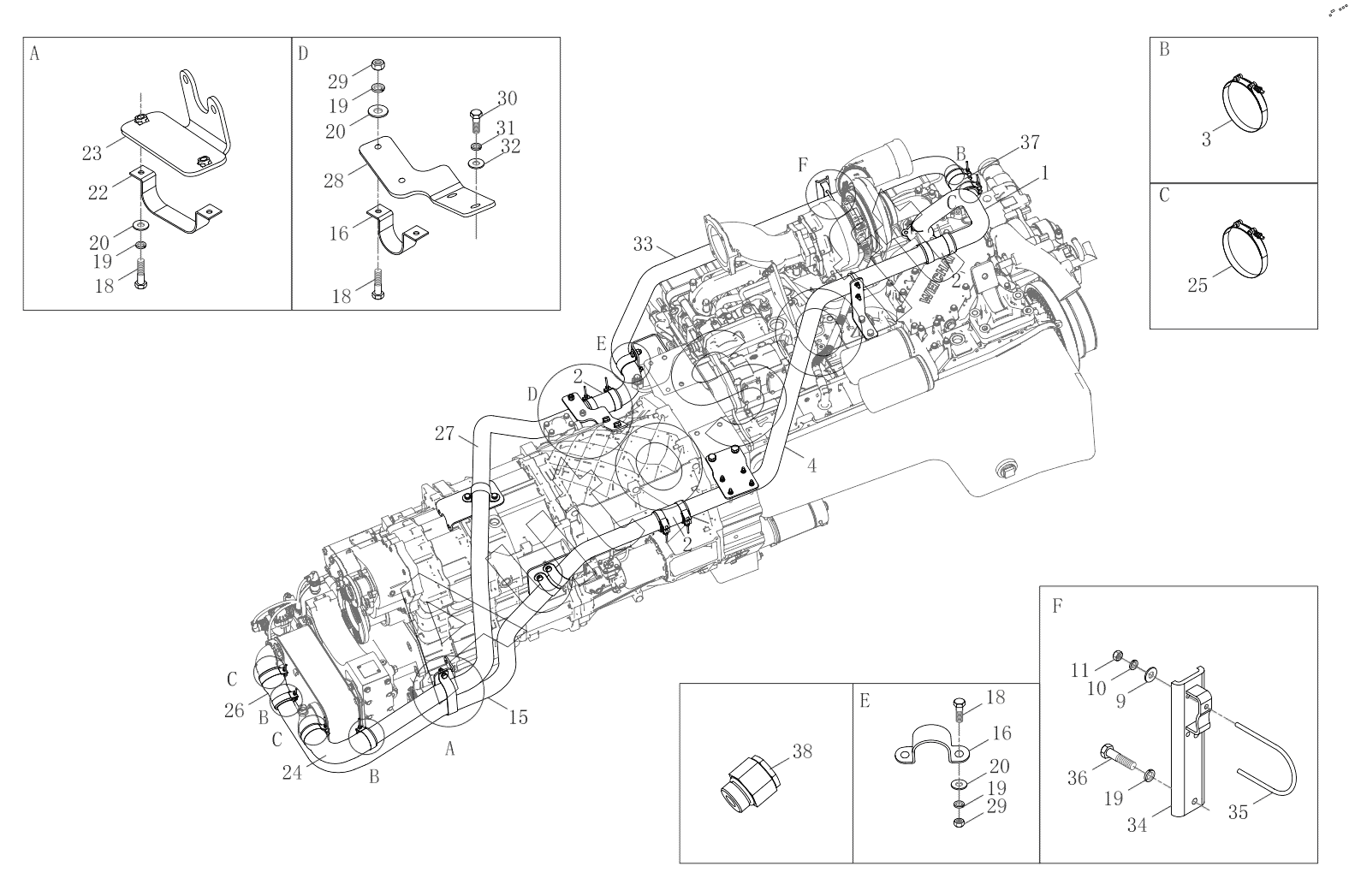

Каталог запасных частей к технике: FAW CA4250 (2018). Retarder Cooling System Assembly
29
29
20
20
20
22
23
24
25
26
27
28
19
19
19
19
30
31
32
33
34
35
36
37
38
10
1
2
2
2
3
4
9
11
15
16
16
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3524G05-DY699 | 3***9 | Retarder Cooling System Assembly | |
| 1 | 3***9 | Retarder Water Outlet Steel Pipe | |
| 2 | 3***A | Transit Rubber Hose | |
| 3 | T***6 | Reinforced Hose Clamp | |
| 4 | 3***9 | Retarder Water Inner Steel Pipe | |
| 5 | 3***9 | Bracket -Retarder Water Outlet Steel Pipe | |
| 6 | 3***A | U-Type Bolt | |
| 7 | C***T | Hexagon Head Bolt | |
| 8 | Q***2 | Пружинная шайба | |
| 9 | Q***6 | Шайба | |
| 10 | Q***6 | Пружинная шайба | |
| 11 | C***6 | Шестигранная гайка | |
| 12 | 3***A | Bracket | |
| 13 | C***T | Hexagon Head Bolt | |
| 14 | Q***4 | Пружинная шайба | |
| 15 | 3***9 | Retarder Water Inner Steel Pipe | |
| 16 | 3***9 | Single Pipe Clip | |
| 17 | 1***9 | Bracket Assy | |
| 18 | C***5 | Болт | |
| 19 | Q***8 | Пружинная шайба | |
| 20 | Q***8 | Шайба | |
| 21 | 3***9 | Bracket Assy | |
| 22 | 3***9 | Water Pipe Clamp | |
| 23 | 3***9 | Bracket Assy | |
| 24 | 3***9 | Rubber Pipe | |
| 25 | T***6 | Reinforced Hose Clamp | |
| 26 | 3***A | Rubber Pipe | |
| 27 | 3***9 | Retarder Water Outlet Steel Pipe | |
| 28 | 1***9 | Bracket | |
| 29 | C***8 | Гайка | |
| 30 | C***0 | Болт | |
| 31 | Q***6 | Пружинная шайба | |
| 32 | Q***6 | Шайба | |
| 33 | 3***9 | Retarder Water Outlet Steel Pipe | |
| 34 | 3***9 | Retarder Backwater Pipe Bracket Assy | |
| 35 | 3***D | U-Type Bolt | |
| 36 | C***4 | Болт | |
| 37 | 3***0 | Rubber Pipe | |
| 38 | 2***W | Straight End Pipe Joint Assy |
