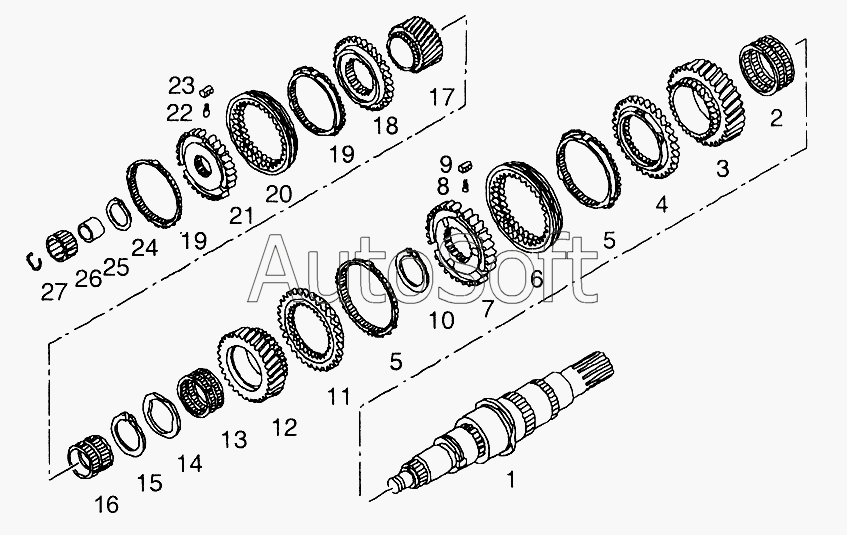

Каталог запасных частей к технике: MAN TGL (2005). Главный вал, передние компоненты
24
16
17
18
19
19
20
21
22
23
15
24
24
24
24
24
25
26
27
10
2
3
4
5
5
6
7
8
9
1
10
10
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Главный вал | |
| 2 | 0***9 | Игольчатый подшипник K75x83x40-ZW | |
| 3 | 8***3 | Косозубая шестерня | |
| 4 | 8***0 | Зубчатая муфта | |
| 5 | 8***0 | Кольцо синхронизатора | |
| 6 | 8***5 | Скользящая муфта | |
| 7 | 8***2 | Зубчатая муфта | |
| 8 | 8***9 | Пружина сжатия | |
| 9 | 8***7 | Упорная вставка | |
| 10 | 0***3 | Стопорное кольцо 60x2,50 | |
| 10 | 0***4 | Стопорное кольцо 60x2,40 | |
| 10 | 0***5 | Стопорное кольцо 60x2,30 | |
| 10 | 0***6 | Стопорное кольцо 60x2,20 | |
| 11 | 8***3 | Зубчатая муфта | |
| 12 | 8***4 | Косозубая шестерня | |
| 13 | 0***8 | Игольчатый подшипник K60x68x30-ZW/10,8 | |
| 14 | 8***4 | Прокладка | |
| 15 | 8***5 | Стопорное кольцо 53,8x62,7x2,50-ST | |
| 16 | 0***7 | Игольчатый подшипник K44x50x45 | |
| 17 | 8***0 | Косозубая шестерня | |
| 18 | 8***6 | Зубчатая муфта | |
| 19 | 8***2 | Кольцо синхронизатора | |
| 20 | 8***6 | Скользящая муфта | |
| 21 | 8***1 | Синхронизатор | |
| 22 | 8***9 | Пружина сжатия | |
| 23 | 8***7 | Упорная вставка | |
| 24 | 0***6 | Стопорное кольцо 40x2,50-ZNPHR5F | |
| 24 | 0***9 | Стопорное кольцо 40x2,40 | |
| 24 | 0***0 | Стопорное кольцо 40x2,30 | |
| 24 | 0***1 | Стопорное кольцо 40x2,20 | |
| 24 | 0***7 | Стопорное кольцо 40x2,45 | |
| 24 | 8***7 | Стопорное кольцо 2,35 | |
| 25 | 8***8 | Внутренняя обойма подшипника | |
| 26 | 8***6 | Роликоподшипник | |
| 27 | 0***3 | Стопорное кольцо 23,5x27,0x1,20 |
