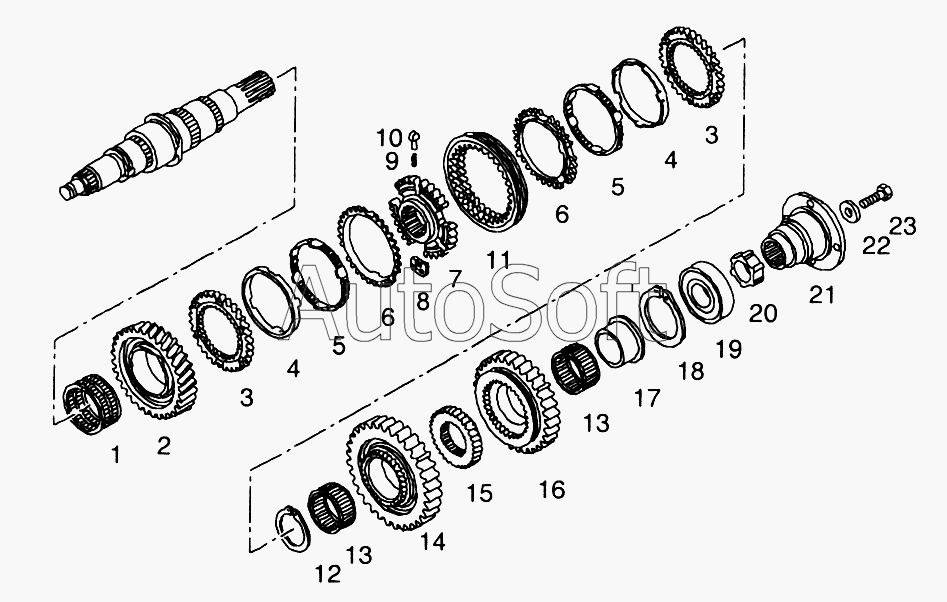

Каталог запасных частей к технике: MAN TGL (2005). Главный вал задние компоненты
1
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
12
12
12
12
13
13
14
15
16
17
18
18
18
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Игольчатый подшипник K75x83x35-ZW-PA | |
| 2 | 8***1 | Косозубая шестерня | |
| 3 | 8***1 | Шестерня | |
| 4 | 8***6 | Внутренняя обойма подшипника | |
| 5 | 8***3 | Шестерня | |
| 6 | 8***8 | Шестерня | |
| 7 | 8***9 | Синхронизатор | |
| 8 | 8***5 | Соединительная деталь | |
| 9 | 8***5 | Пружина сжатия | |
| 10 | 8***3 | Упорная вставка | |
| 11 | 8***4 | Скользящая муфта | |
| 12 | 0***8 | Стопорное кольцо 68x4,00 | |
| 12 | 0***9 | Стопорное кольцо 68x3,95 | |
| 12 | 0***0 | Стопорное кольцо 68x3,90 | |
| 12 | 0***1 | Стопорное кольцо 68x3,85 | |
| 12 | 0***2 | Стопорное кольцо 68x3,80 | |
| 13 | 0***0 | Игольчатый подшипник K68x76x35-PA | |
| 14 | 8***2 | Прямозубая шестерня | |
| 15 | 8***8 | Зубчатая муфта | |
| 16 | 8***5 | Прямозубая шестерня | |
| 17 | 8***7 | Опорная втулка | |
| 18 | 0***2 | Стопорное кольцо 100x3,00-ZNPHR5F | |
| 18 | 0***7 | Стопорное кольцо 100x2,70 | |
| 18 | 0***8 | Стопорное кольцо 100x2,80 | |
| 18 | 0***9 | Стопорное кольцо 100x2,90 | |
| 18 | 0***6 | Стопорное кольцо 100x2,60 | |
| 19 | 0***0 | Шарикоподшипник 6309-2RSJ | |
| 20 | 8***6 | Импульсное колесо | |
| 21 | 8***5 | Выходной фланец | |
| 22 | 8***0 | Шайба | |
| 23 | 0***4 | Болт M14x1,5x75-10,9-MAN183-A3C |
