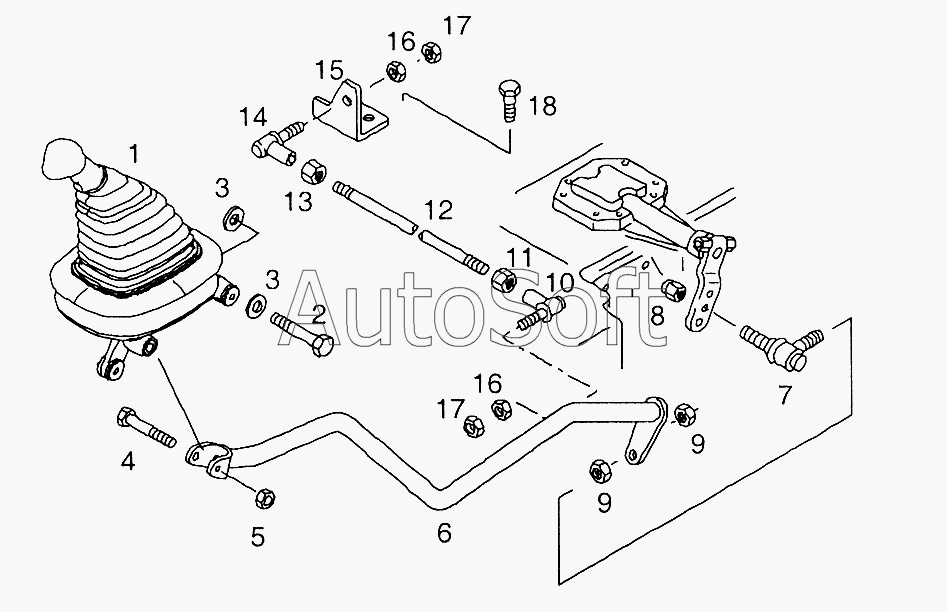

Каталог запасных частей к технике: MAN TGL (2005). Механизм переключения передач
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Рычаг переключения передач | |
| 2 | 0***9 | Болт с шестигранной головкой M10x40-8,8-MAN183-B1 | |
| 3 | 8***8 | Шайба 11x25x1,5-ST12-A3C | |
| 4 | 8***3 | Болт 14H6x48x68-M10-CF53V+HJ | |
| 5 | 0***6 | Фиксирующая шестигранная гайка BM10-8-MAN183-B1 | |
| 6 | 8***2 | Вал выбора передач | |
| 7 | 8***2 | Шаровой шарнир | |
| 8 | 0***7 | Фиксирующая шестигранная гайка AM10x1-10-MAN183-B1 | |
| 9 | 0***5 | Фиксирующая шестигранная гайка M14x1,5-10-MAN183-B1 | |
| 10 | 8***0 | Шаровой шарнир, правая резьба | |
| 11 | 0***6 | Шестигранная гайка M12-8-MAN183-B1 | |
| 12 | 8***0 | Шпилька M12M12Ux40x40x190-ST50-2K | |
| 13 | 0***6 | Шестигранная гайка M12LH-8-MAN183-B1 | |
| 14 | 8***1 | Шаровой шарнир, левая резьба | |
| 15 | 8***8 | Кронштейн | |
| 16 | 0***5 | Шестигранная гайка M10-8-MAN183-B1 | |
| 17 | 0***1 | Шестигранная гайка BM10-04-MAN183-B1 | |
| 18 | 0***7 | Болт с шестигранной головкой M10x80-8,8-MAN183-B1 | |
| 19 | 8***5 | Стальная труба 20x4,5x48+-0,3-ST35BK |
