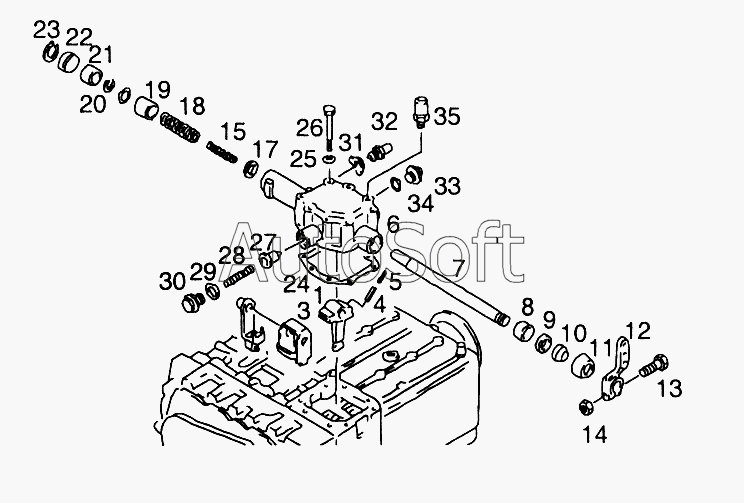

Каталог запасных частей к технике: MAN TGL (2005). Корпус механизма управления переключением передач
1
3
4
5
6
7
8
9
10
11
12
13
14
15
17
17
18
19
20
21
22
23
24
25
26
27
27
27
28
29
30
31
32
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Палец | |
| 3 | 8***5 | Фиксатор | |
| 4 | 0***7 | Установочный штифт 8x35-ST | |
| 5 | 0***7 | Установочный штифт 5x36-ST | |
| 6 | 8***1 | Корпус механизма управления переключением передач | |
| 7 | 8***6 | Управляющий вал | |
| 8 | 8***5 | Втулка (A=20,00) | |
| 9 | 0***9 | Уплотнение B25x35x7-NB | |
| 10 | 8***2 | Защитный колпачок | |
| 11 | 8***6 | Крышка | |
| 12 | 8***7 | Рычаг переключения U228 | |
| 13 | 0***9 | Болт с шестигранной головкой M10x40-10,9-MAN183-A3C | |
| 14 | 0***5 | Шестигранная гайка M10-10-MAN183-B1 | |
| 15 | 8***3 | Пружина сжатия | |
| 17 | 8***3 | Шайба 22,1x31,6x3-ST | |
| 17 | 8***5 | Втулка (A=20,00) | |
| 18 | 8***7 | Пружина сжатия | |
| 19 | 8***9 | Втулка (A=24,50) | |
| 20 | 0***3 | Стопорное кольцо 16x1,50-ZNPHR3F | |
| 21 | 8***0 | Крышка | |
| 22 | 8***2 | Шайба 31,8x1-ST | |
| 23 | 0***9 | Стопорное кольцо 32x1,20-ZNPHR5F | |
| 24 | 8***9 | Прокладка | |
| 25 | 0***0 | Пружинная шайба B8-FST-A3C | |
| 26 | 0***9 | Болт M8x70-8,8-MAN183-B1 | |
| 27 | 8***6 | Втулка (A=28,55) | |
| 27 | 8***8 | Втулка (A=28,40) | |
| 27 | 8***9 | Втулка (A=28,25) | |
| 28 | 8***6 | Пружина сжатия | |
| 29 | 0***2 | Уплотнение A24x29-AL | |
| 30 | 0***8 | Сливная пробка M24x1,5-ST-A3C | |
| 31 | 0***4 | Шайба 16x22x1-ST2K50 | |
| 32 | 8***7 | Пружинный стопор | |
| 33 | 8***3 | Байонетный фиксатор датчика | |
| 33 | 8***1 | Пробка | |
| 34 | 8***3 | Шайба 18,4x27x2,2-ST37 | |
| 35 | 8***7 | Выпускной клапан |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
