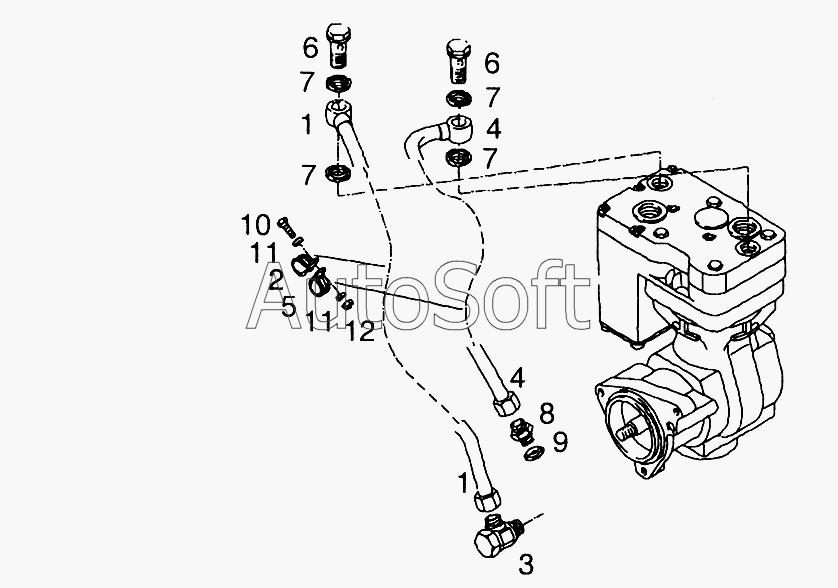

Каталог запасных частей к технике: MAN TGL (2005). Трубопроводы охлаждающей жидкости 1-цилиндрового компрессора
1
1
1
1
2
3
3
4
4
4
4
5
6
6
7
7
7
7
8
9
10
10
11
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***9 | Трубопровод охлаждающей жидкости | |
| 1 | 5***0 | Трубопровод охлаждающей жидкости | |
| 2 | 0***6 | Скоба D1-10x15-W1-EPDM-2 | |
| 3 | 0***8 | Уплотнение круглого сечения 14x1,5N-FPM1-70-GN | |
| 3 | 5***6 | Вращающееся соединение | |
| 4 | 5***0 | Трубопровод охлаждающей жидкости | |
| 4 | 5***1 | Трубопровод охлаждающей жидкости | |
| 5 | 0***6 | Скоба D1-10x15-W1-EPDM-2 | |
| 6 | 5***5 | Пустотелый болт M14x1,5x26E-ST-SW19-P3A | |
| 7 | 0***6 | Уплотнение из эластомера 14,7x22x1,5-ST/FPM1-80 | |
| 8 | 0***4 | Прямой штуцер L10A-M-ST-M3360-RK3-K | |
| 9 | 0***6 | Уплотнение из эластомера 14,7x22x1,5-ST/FPM1-80 | |
| 10 | 0***2 | Болт с шестигранной головкой M6x18-8,8-MAN183-B1 | |
| 10 | 0***3 | Болт с шестигранной головкой с фланцем M6x16-10,9-MAN183-B1 | |
| 11 | 0***9 | Шайба A6,4x12x1,6-200HV-MAN183-B1 | |
| 12 | 0***2 | Шестигранная гайка M6-8-MAN183-B1 | |
| 12 | 0***7 | Фиксирующая шестигранная гайка M6-10-MAN183-B1 |
