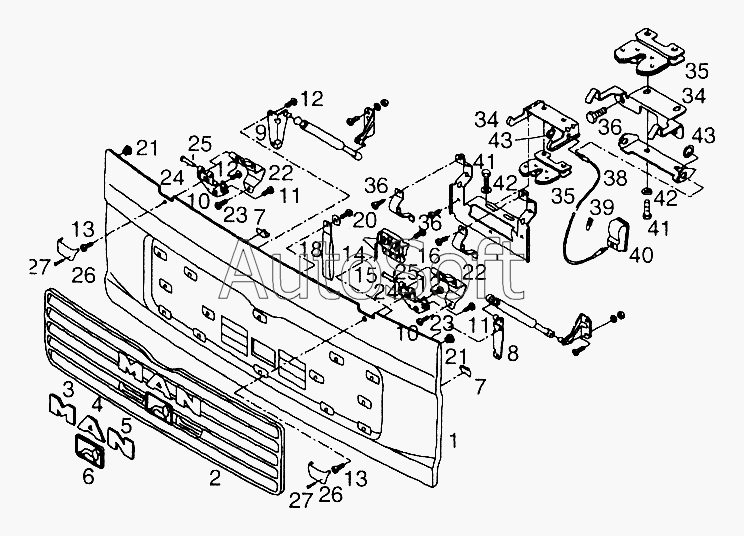

Каталог запасных частей к технике: MAN TGL (2005). Передняя сервисная дверца
35
35
21
21
22
22
23
23
24
24
25
25
26
26
27
27
34
34
20
36
36
36
38
38
39
40
41
41
42
42
43
43
10
10
2
3
4
5
6
7
7
8
9
1
11
11
12
12
12
13
13
14
15
16
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Передняя сервисная дверца | |
| 2 | 8***1 | Решетка радиатора | |
| 3 | 8***9 | Буква M | |
| 4 | 8***1 | Буква A | |
| 5 | 8***1 | Буква N | |
| 6 | 8***6 | Пластина MAN | |
| 7 | 8***9 | Скоба | |
| 8 | 8***9 | Кронштейн | |
| 9 | 8***0 | Кронштейн | |
| 10 | 8***1 | Петля | |
| 11 | 0***5 | Винт M8x20Z1-8,8-A2R | |
| 12 | 0***3 | Винт D7x22-ST-MAN183-B1 | |
| 13 | 0***4 | Винт M8x16Z1-8,8-A2R | |
| 14 | 8***2 | Пластина усиления F99 L/R10-41 | |
| 15 | 8***7 | Пружина натяжения | |
| 16 | 0***2 | Винт D6x20-ST-MAN183-B1 | |
| 18 | 8***0 | Петля | |
| 20 | 0***3 | Винт D7x22-ST-MAN183-B1 | |
| 21 | 8***7 | Пробка B30x6-PE-SW | |
| 22 | 8***2 | Петля | |
| 23 | 0***6 | Винт M8x25Z1-8,8-MAN183-B4 | |
| 24 | 8***7 | Штифт петли | |
| 25 | 0***6 | Фиксирующий штифт 8-C60-DELTATONESW | |
| 26 | 8***6 | Крышка | |
| 27 | 8***7 | Конус 2,25x3,1x21,5 | |
| 34 | 8***0 | Кронштейн | |
| 35 | 8***8 | Замок | |
| 36 | 0***3 | Винт M6x20-A2 | |
| 38 | 8***4 | Трос боудена, кабина F99 L/R10-37 | |
| 38 | 8***1 | Трос боудена, кабина F99 L/R10-37 | |
| 39 | 8***3 | Прокладка | |
| 40 | 8***7 | Пластмассовый рычаг | |
| 41 | 0***5 | Болт с шестигранной головкой M6x25-8,8-MAN183-B1 | |
| 42 | 0***9 | Шайба A6,4x12x1,6-200HV-MAN183-B1 | |
| 43 | 0***9 | Фиксирующая шайба 6-ZNPHR3F |
