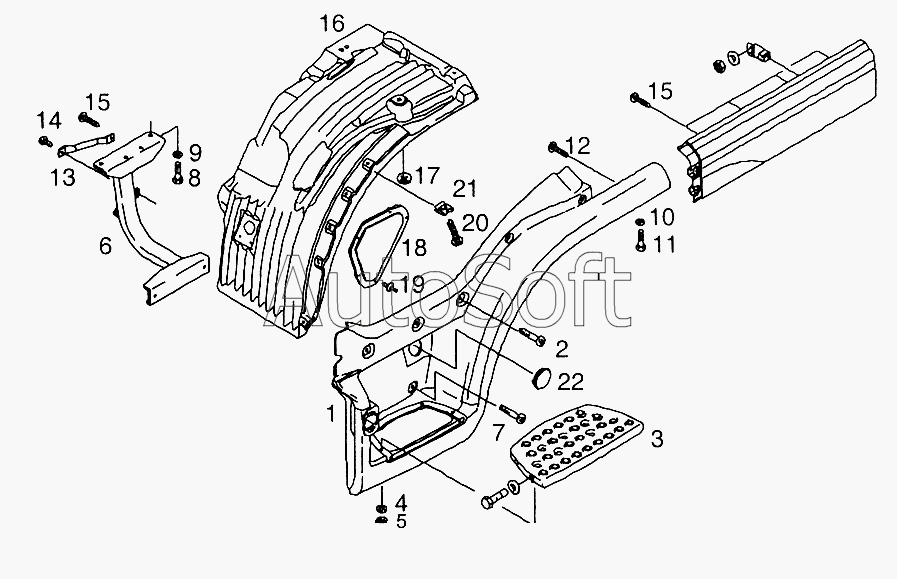

Каталог запасных частей к технике: MAN TGL (2005). Ступень и крыло левые
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Ступень левая | |
| 2 | 0***6 | Винт M8x25SC-Z2-8,8-MAN183-B4 | |
| 3 | 8***7 | Пластина ступени нижняя | |
| 4 | 0***9 | Шайба 8,4x24x2-140HV-A2 | |
| 5 | 0***4 | Шестигранная гайка M8-8-MAN183-B1 | |
| 6 | 8***1 | Кронштейн левый | |
| 7 | 0***6 | Винт M8x25SC-Z2-8,8-MAN183-B4 | |
| 8 | 0***9 | Болт с шестигранной головкой M12x1,5x25-8,8-MAN183-B1 | |
| 9 | 0***3 | Шайба A13x24x2,5-200HV-MAN183-B1 | |
| 10 | 0***1 | Шайба 13x37x3-140HV-MAN183-B1 | |
| 11 | 0***9 | Болт с шестигранной головкой M12x1,5x25-8,8-MAN183-B1 | |
| 12 | 0***0 | Винт C5x18-Z15x1,6-ST-MAN183-B1 | |
| 13 | 8***6 | Кронштейн | |
| 14 | 0***5 | Винт M6x2022-8,8-MAN183-B4 | |
| 15 | 0***1 | Винт C6x25-224x2-ST-MAN183-B1 | |
| 16 | 8***1 | Крыло левое внутреннее | |
| 17 | 8***0 | Стопорная шайба 5-22-x12CRNI177 | |
| 18 | 8***7 | Крышка | |
| 19 | 8***5 | Заклепка 6,8x8,5x11,7-4,2-9-PA12-SW | |
| 20 | 0***7 | Саморез ST6,3x22C-Z2-MAN183-B1 | |
| 21 | 0***8 | Пистон ST6,3-5-SW | |
| 22 | 8***4 | Крышка |
