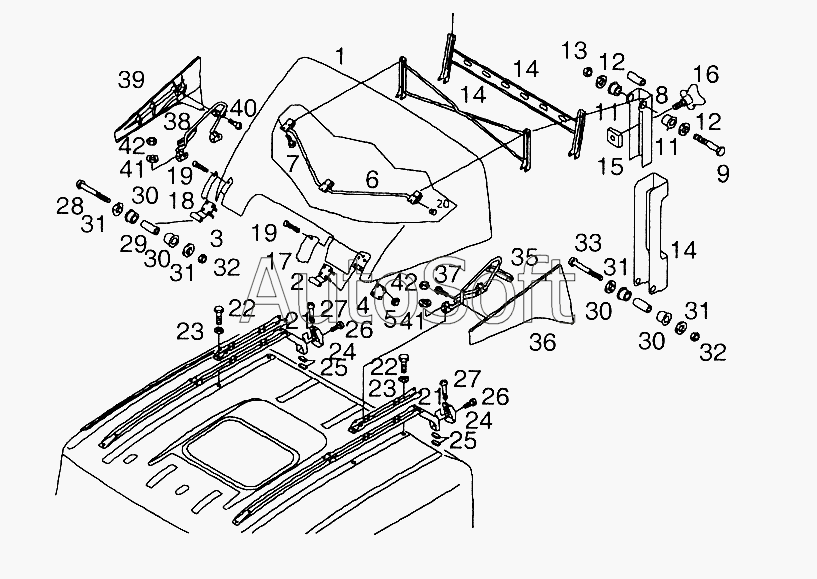

Каталог запасных частей к технике: MAN TGL (2005). Спойлер
32
32
23
23
24
24
25
25
26
26
27
27
28
29
30
30
30
30
30
30
30
30
31
31
31
31
22
22
33
35
36
37
38
39
40
41
41
42
42
12
12
2
2
3
4
5
5
6
7
8
9
11
11
1
13
14
14
14
15
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Аэродинамический профиль L/R10-40 | |
| 2 | 8***1 | Петля левая | |
| 3 | 8***0 | Петля правая | |
| 4 | 8***3 | Пластина | |
| 5 | 0***3 | Фиксирующая шестигранная гайка M8-A2-70 | |
| 5 | 0***4 | Фиксирующая шестигранная гайка BM8-8-MAN183-B4 | |
| 6 | 8***2 | Держатель L10-40 | |
| 7 | 0***4 | Винт D8x25-ST-MAN183-B4 | |
| 8 | 8***0 | Держатель внутренний задний | |
| 9 | 0***6 | Винт M8x75-8,8-MAN183-B4 | |
| 11 | 8***2 | Втулка | |
| 12 | 0***9 | Шайба 8,4x24x2-140HV-MAN183-B4 | |
| 13 | 0***4 | Фиксирующая шестигранная гайка BM8-8-MAN183-B4 | |
| 14 | 8***4 | Держатель L/R32,40 | |
| 15 | 8***6 | Держатель | |
| 16 | 8***5 | Барашек M8x40-ST/PA6 | |
| 17 | 8***3 | Крышка левая | |
| 18 | 8***2 | Крышка правая | |
| 19 | 8***1 | Штифт петли | |
| 20 | 8***3 | Пробка B20x2-LDPE-SW | |
| 21 | 8***2 | Удерживающая планка F99 L/R32 | |
| 22 | 0***4 | Винт M8x16-8,8-MAN183-B4 | |
| 23 | 0***9 | Шайба 8,4x24x2-140HV-MAN183-B4 | |
| 24 | 8***1 | Скоба F99L/R 10-12 | |
| 25 | 8***7 | Уплотнение | |
| 26 | 0***4 | Винт M8x16-8,8-MAN183-B4 | |
| 27 | 0***9 | Винт M8x40-8,8-MAN183-B4 | |
| 28 | 0***5 | Винт M8x70-8,8-MAN183-B4 | |
| 29 | 8***4 | Втулка 9x12x50-ST35GBK-MAN183-B4 | |
| 30 | 8***2 | Втулка | |
| 30 | 8***2 | Втулка | |
| 31 | 0***9 | Шайба 8,4x24x2-140HV-MAN183-B4 | |
| 32 | 0***4 | Фиксирующая шестигранная гайка BM8-8-MAN183-B4 | |
| 33 | 0***6 | Винт M8x75-8,8-MAN183-B4 | |
| 35 | 8***3 | Кронштейн L/R30/41 лeвый | |
| 36 | 8***3 | Накладка левая | |
| 37 | 0***4 | Винт D8x25-ST-MAN183-B4 | |
| 38 | 8***2 | Кронштейн L/R30/41 правый | |
| 39 | 8***2 | Накладка правая | |
| 40 | 0***4 | Винт D8x25-ST-MAN183-B4 | |
| 41 | 0***9 | Шайба 8,4x24x2-140HV-MAN183-B4 | |
| 42 | 0***4 | Фиксирующая шестигранная гайка BM8-8-MAN183-B4 |
