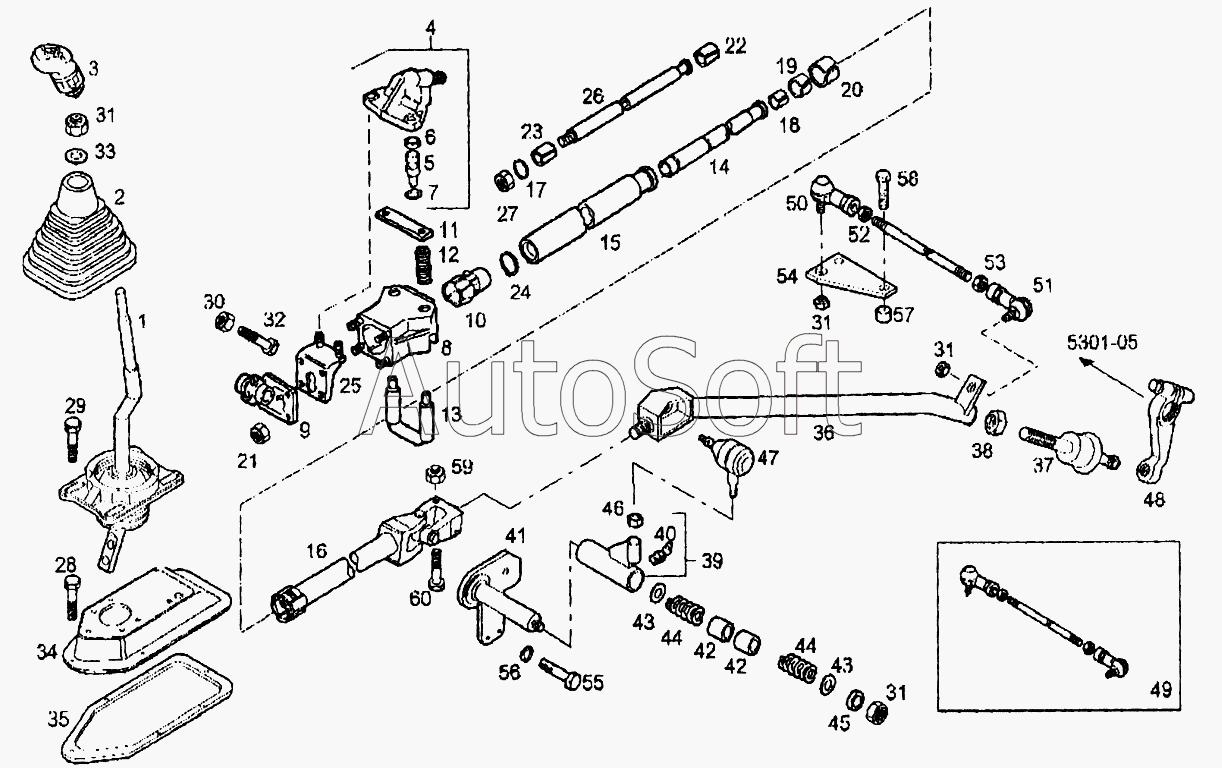

Каталог запасных частей к технике: IVECO EuroTech CURSOR (2005). Механизм переключения передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Рычаг переключения передач | |
| 2 | 9***1 | Защитный колпак | |
| 3 | 4***1 | Рукоятка рычага переключения | |
| 4 | 4***6 | Клапан | |
| 5 | 4***0 | Ось шарнира | |
| 6 | 4***2 | Резиновое кольцо | |
| 7 | 4***1 | Кольцо | |
| 8 | 4***6 | Корпус подшипника | |
| 9 | 8***1 | Фланец | |
| 10 | 4***9 | Направляющая втулка | |
| 11 | 4***1 | Стопорная пластина | |
| 12 | 4***5 | Пружина | |
| 13 | 4***7 | Скоба | |
| 14 | 8***2 | Трубка | |
| 15 | 8***3 | Трубка | |
| 16 | 8***9 | Соединительная тяга | |
| 17 | 1***6 | Стопорное кольцо | |
| 18 | 4***4 | Втулка | |
| 19 | 4***4 | Втулка | |
| 20 | 4***5 | Втулка | |
| 21 | 1***1 | Фиксирующая гайка М6 | |
| 22 | 8***4 | Втулка | |
| 23 | 8***5 | Втулка | |
| 24 | 1***6 | Пружинное стопорное кольцо (D=23,7мм) | |
| 25 | 4***5 | Ребро жесткости | |
| 26 | 8***6 | Шпилька | |
| 27 | 1***1 | Шестигранная гайка М8 | |
| 28 | 1***4 | Болт М6х16 | |
| 29 | 1***4 | Болт М8х25 | |
| 30 | 1***1 | Гайка М8 | |
| 31 | 1***1 | Гайка М10(8) | |
| 32 | 4***6 | Подогнанный болт М8х40 | |
| 33 | 1***4 | Шайба (D=10х21мм) | |
| 34 | 8***2 | Опора | |
| 35 | 9***9 | Уплотнение | |
| 36 | 5***1 | Механизм управления | |
| 37 | 4***5 | Соединение | |
| 38 | 1***1 | Гайка М16 | |
| 39 | 5***8 | Реверсивный рычаг | |
| 40 | 1***1 | Масленка М10х1 | |
| 41 | 5***9 | Кронштейн | |
| 42 | 8***4 | Кольцо | |
| 43 | 1***4 | Регулировочное кольцо (D=25х36мм,SP=0,3) | |
| 44 | 4***0 | Пружина | |
| 45 | 4***8 | Шайба | |
| 46 | 1***1 | Гайка М16х1,5 | |
| 47 | 4***2 | Подвижное сочленение | |
| 48 | 4***2 | Рычаг переключения передач | |
| 49 | 4***9 | Тяга переключении | |
| 50 | 4***4 | Соединение | |
| 51 | 4***3 | Соединение | |
| 52 | 1***1 | Гайка | |
| 53 | 1***1 | Гайка М10 | |
| 54 | 4***2 | Опора | |
| 55 | 1***4 | Болт с шестигранной головкой М8х25 | |
| 56 | 1***4 | Пружинная шайба (D=8х16мм, H=2,2мм) | |
| 57 | 1***1 | Установочная деталь (D=8,5х18мм, H=10мм) | |
| 58 | 1***4 | Болт М8х1,25х40 | |
| 59 | 1***1 | Гайка М10х1,25 | |
| 60 | 8***2 | Подогнанный болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
