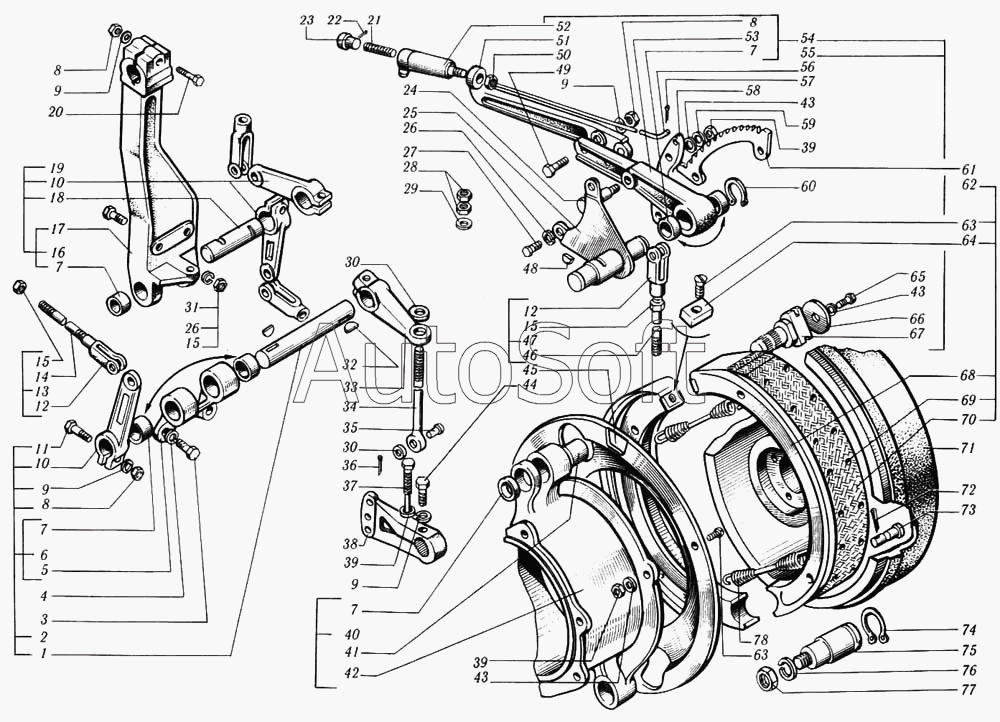

Каталог запасных частей к технике: КрАЗ-6510 (1993). Привод стояночного тормоза
49
58
57
56
55
54
53
52
51
50
59
48
47
46
45
44
43
43
43
42
41
40
69
78
77
76
75
74
73
72
71
70
39
39
39
68
67
66
65
64
63
63
62
61
60
10
10
19
18
17
16
15
15
15
14
13
12
12
11
20
9
9
9
9
8
8
8
7
7
7
7
6
5
4
3
2
1
29
38
37
36
35
34
33
32
31
30
30
28
27
26
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250-3507005 | 2***5 | Тормоз стояночный в сборе | |
| 1 | 2***0 | Вал | |
| 2 | 2***2 | Кронштейн в сборе | |
| 3 | 2***9 | Болт М14х1,5х50 | |
| 4 | 2***2 | Шайба 14 пружинная | |
| 5 | 2***0 | Кронштейн | |
| 6 | 2***6 | Кронштейн | |
| 7 | 2***9 | Втулка малая | |
| 8 | 2***9 | Гайка М10х1,5 | |
| 9 | 2***2 | Шайба 10 пружинная | |
| 10 | 2***1 | Рычаг малый | |
| 11 | 2***9 | Болт М10х1,5х50 | |
| 12 | 5***9 | Вилка | |
| 13 | 6***9 | Тяга задняя в сборе | |
| 14 | 2***0 | Тяга задняя | |
| 15 | 2***9 | Гайка М10х1,25 | |
| 16 | 2***0 | Кронштейн в сборе | |
| 17 | 2***0 | Кронштейн | |
| 18 | 2***1 | Вал | |
| 19 | 2***1 | Кронштейн с рычагами в сборе | |
| 20 | 2***9 | Болт М10х60 | |
| 21 | 2***6 | Пружина | |
| 22 | 2***9 | Штифт 2х12 | |
| 23 | 2***8 | Головка тяги | |
| 24 | 2***1 | Ось собачки | |
| 25 | 2***0 | Пластина рычага | |
| 26 | 2***2 | Шайба 12 пружинная | |
| 27 | 2***9 | Болт М12х1,25х18 | |
| 28 | 2***9 | Гайка М10х1 | |
| 29 | 3***9 | Шайба 12 | |
| 30 | 2***9 | Шайба 10 | |
| 31 | 2***9 | Болт М12х1,75х30 | |
| 32 | 3***2 | Шпонка сегментная 6х9 | |
| 33 | 2***8 | Рычаг | |
| 34 | 6***0 | Тяга | |
| 35 | 2***9 | Палец 10х30 | |
| 36 | 2***9 | Шплинт разводной 3х20 | |
| 37 | 3***9 | Болт установочный М8х80 | |
| 38 | 2***1 | Рычаг | |
| 39 | 2***9 | Гайка М8 | |
| 40 | 2***0 | Кронштейн в сборе | |
| 41 | 2***9 | Втулка большая | |
| 42 | 2***2 | Кронштейн | |
| 43 | 2***2 | Шайба 8 пружинная | |
| 44 | 2***9 | Болт М10х1,5х45 | |
| 45 | 2***1 | Диск защитный | |
| 46 | 2***0 | Тяга передняя в сборе | |
| 47 | 2***0 | Тяга привода стояночного тормоза в сборе | |
| 48 | 3***2 | Шпонка | |
| 49 | 2***9 | Болт М10х1,5х35 | |
| 50 | 2***9 | Гайка М14х1,5 | |
| 51 | 2***0 | Удлинитель рычага | |
| 52 | 2***5 | Рукоятка | |
| 53 | 2***0 | Рычаг | |
| 54 | 2***0 | Рычаг | |
| 55 | 2***1 | Рычаг в сборе | |
| 56 | 2***0 | Тяга собачки в сборе | |
| 57 | 2***9 | Шплинт разводной 2х12 | |
| 58 | 2***0 | Собачка | |
| 59 | 2***2 | Направляющая собачки | |
| 60 | 2***7 | Кольцо | |
| 61 | 2***1 | Сектор | |
| 62 | 2***Б | Колодка в сборе | |
| 63 | 2***9 | Винт М8х25 | |
| 64 | 2***Б | Сухарь колодки | |
| 65 | 2***9 | Болт М8х12 | |
| 66 | 3***9 | Шайба 9 | |
| 67 | 2***0 | Кулак разжимной | |
| 68 | 2***Б | Колодка тормоза | |
| 69 | 3***П | Заклепка 5х12 | |
| 70 | 5***5 | Накладка колодки | |
| 71 | 2***2 | Барабан | |
| 72 | 2***2 | Шплинт 3,6х25 | |
| 73 | 2***6 | Палец стяжной пружины | |
| 74 | 2***4 | Кольцо стопорное 6х32 | |
| 75 | 2***Б | Ось колодок | |
| 76 | 2***2 | Шайба 22 | |
| 77 | 2***9 | Гайка М22х1,5 | |
| 78 | 2***7 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
