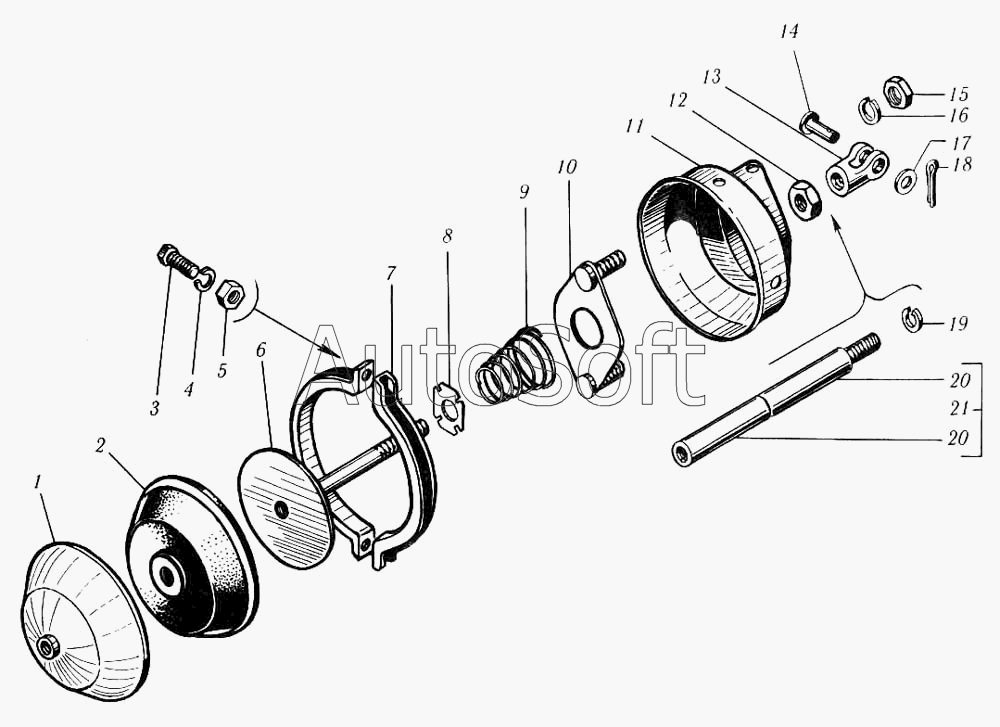

Каталог запасных частей к технике: КрАЗ-6510 (1993). Камера тормозная задняя
11
21
20
20
19
18
17
16
15
14
13
12
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3519210-01 | 1***1 | Камера тормозная задняя в сборе | |
| 1 | 1***0 | Крышка | |
| 2 | 1***0 | Мембрана тип 24 | |
| 3 | 3***9 | Болт М8х45 | |
| 4 | 3***2 | Шайба 8 пружинная | |
| 5 | 2***9 | Гайка М8 | |
| 6 | 1***0 | Шток | |
| 7 | 1***6 | Хомут | |
| 8 | 1***8 | Тарелка пружины | |
| 9 | 1***4 | Пружина | |
| 10 | 1***5 | Фланец | |
| 11 | 1***0 | Корпус | |
| 12 | 2***9 | Гайка М14х1,5 | |
| 13 | 1***8 | Вилка | |
| 14 | 2***9 | Палец 12х38 | |
| 15 | 2***9 | Гайка М16х1,5 | |
| 16 | 2***2 | Шайба 16 пружинная | |
| 17 | 2***9 | Шайба 12 | |
| 18 | 2***9 | Шплинт разводной 3,6х20 | |
| 19 | 2***2 | Шайба 14 пружинная | |
| 20 | 6***4 | Переходник штока тормозной камеры | |
| 21 | 6***2 | Переходник штока тормозной камеры |
