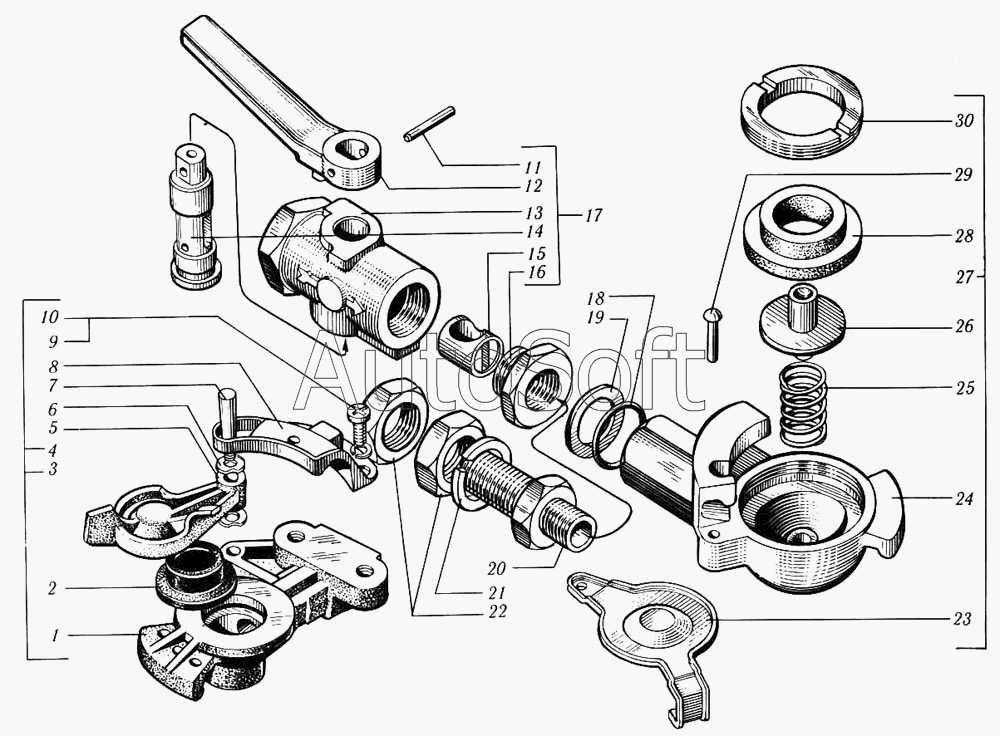

Каталог запасных частей к технике: КрАЗ-6510 (1993). Кран разобщительный и головки соединительные
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Корпус | |
| 2 | 1***0 | Уплотнитель | |
| 3 | 1***0 | Головка соединительная типа «ПАЛМ» в сборе | |
| 4 | 1***1 | Головка соединительная типа "Палм" магистрали управления двухпроводного привода | |
| 5 | 1***8 | Крышка | |
| 6 | 1***3 | Шайба | |
| 7 | 4***9 | Штифт 5х32 | |
| 8 | 1***7 | Направляющая | |
| 9 | 3***2 | Шайба 8 пружинная | |
| 10 | 3***9 | Винт | |
| 11 | 2***9 | Штифт 3х22 | |
| 12 | 1***0 | Ручка крана | |
| 13 | 1***6 | Корпус крана | |
| 14 | 1***0 | Пробка крана | |
| 15 | 1***8 | Втулка крана | |
| 16 | 1***0 | Гайка | |
| 17 | 1***0 | Кран разобщительный в сборе | |
| 18 | 2***8 | Кольцо | |
| 19 | 2***7 | Шайба уплотнительная | |
| 20 | 2***0 | Штуцер | |
| 21 | 2***2 | Шайба 22 | |
| 22 | 3***9 | Гайка М22х1,5 | |
| 23 | 2***Г | Крышка головки | |
| 24 | 2***Б | Корпус головки | |
| 25 | 2***2 | Пружина клапана | |
| 26 | 2***2 | Клапан обратный | |
| 27 | 2***Г | Головка соединительная в сборе | |
| 28 | 2***Б | Кольцо уплотнительное | |
| 29 | 2***9 | Заклепка | |
| 30 | 2***0 | Гайка головки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
