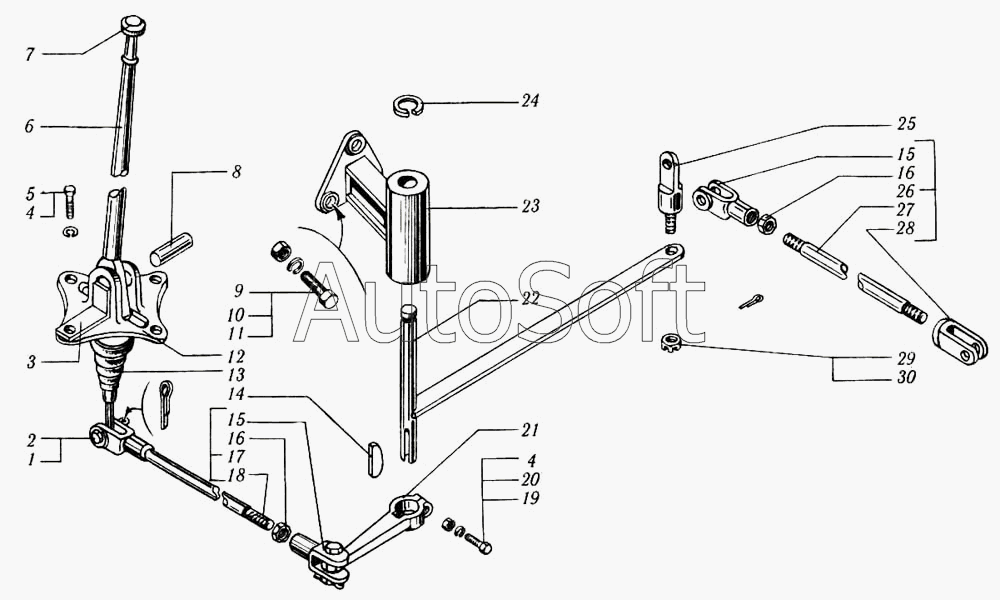

Каталог запасных частей к технике: КрАЗ-6510 (1993). Управление двухцилиндровым опрокидывающим механизмом
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Шплинт разводной 3х20 | |
| 2 | 2***С | Палец 10х30 | |
| 2 | 2***9 | Палец 10х30 | |
| 3 | 6***0 | Стопор оси | |
| 4 | 2***2 | Шайба 8 пружинная | |
| 5 | 2***9 | Болт М8х1,25х20 | |
| 6 | 6***0 | Рычаг управления насосом | |
| 7 | 1***К | Головка рычага | |
| 8 | 6***0 | Ось | |
| 9 | 2***9 | Болт М10х1,5х45 | |
| 10 | 2***2 | Шайба 10 пружинная | |
| 11 | 2***9 | Гайка М10х1,5 | |
| 12 | 6***0 | Кронштейн | |
| 13 | 6***0 | Уплотнитель пола | |
| 14 | 3***П | Шпонка сегментная 6х9 | |
| 15 | 2***2 | Вилка тяги | |
| 16 | 2***9 | Гайка М10х1 | |
| 17 | 6***0 | Тяга продольная в сборе | |
| 18 | 6***0 | Тяга продольная | |
| 19 | 2***9 | Болт М8х1,25х50 | |
| 20 | 2***9 | Гайка М8 | |
| 21 | 2***6 | Рычаг дополнительный | |
| 22 | 6***0 | Рычаг верхний | |
| 23 | 2***Б | Кронштейн | |
| 24 | 6***5 | Кольцо А20 | |
| 25 | 6***2 | Ушко | |
| 26 | 6***6 | Тяга управления насосом в сборе | |
| 27 | 6***7 | Тяга | |
| 28 | 2***1 | Вилка тяги | |
| 29 | 2***9 | Гайка М10х1 | |
| 30 | 2***9 | Шплинт разводной 3,2х25 |
