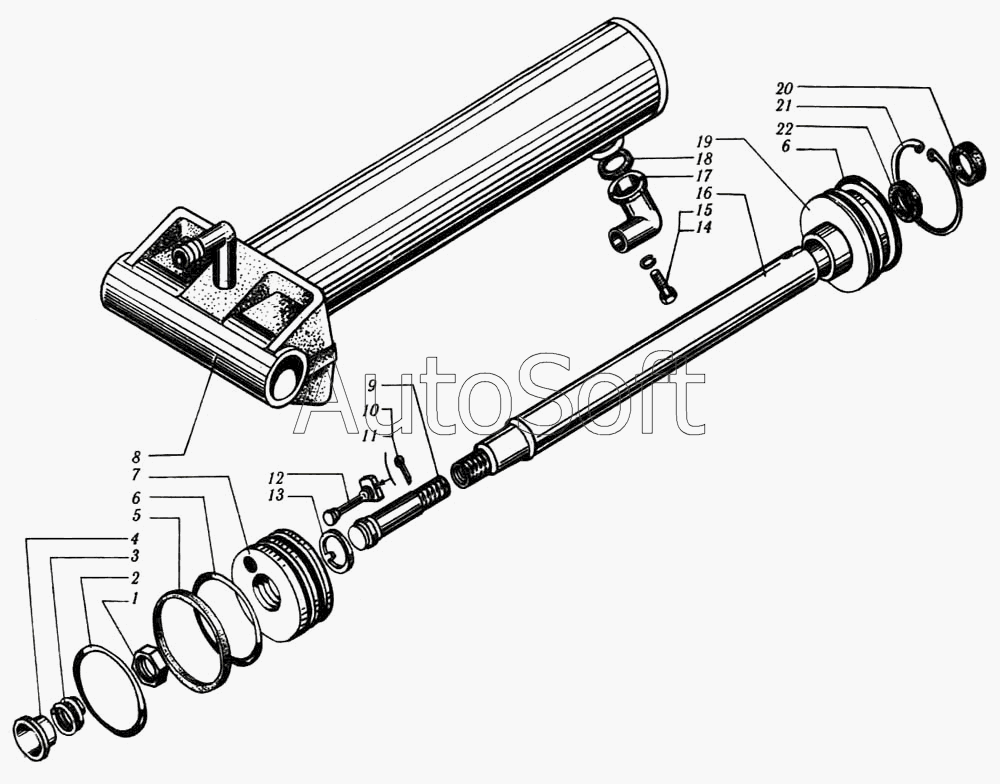

Каталог запасных частей к технике: КрАЗ-6510 (1993). Цилиндр опрокидывающего механизма
11
22
21
20
19
18
17
16
15
14
13
12
10
9
8
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6510-8603010 | 6***0 | Гидроцилиндр опрокидывающего механизма в сборе | |
| 6510-8603030 | 6***0 | Поршень с перепускным клапаном | |
| 1 | 6***7 | Гайка | |
| 2 | 6***3 | Кольцо защитное | |
| 3 | 6***5 | Пружина | |
| 4 | 6***4 | Втулка | |
| 5 | 6***7 | Манжета 1-180х160-5 | |
| 6 | 6***8 | Кольцо 170-180-58-2-2 | |
| 7 | 6***1 | Поршень | |
| 8 | 6***2 | Цилиндр с опорной головкой | |
| 9 | 6***3 | Упор | |
| 10 | 2***9 | Шплинт разводной 3х32 | |
| 11 | 6***3 | Кольцо ограничительное | |
| 12 | 6***2 | Клапан перепускной | |
| 13 | 6***6 | Шайба стопорная | |
| 14 | 2***9 | Болт М10х1,5х30 | |
| 15 | 2***2 | Шайба 10 пружинная | |
| 16 | 6***1 | Шток | |
| 17 | 6***1 | Фланец | |
| 18 | 6***2 | Прокладка | |
| 19 | 6***0 | Крышка цилиндра правая | |
| 20 | 6***4 | Грязесъемник 2х70 | |
| 21 | 6***9 | Кольцо упорное | |
| 22 | 6***6 | Манжета 1-85х70-6 |
