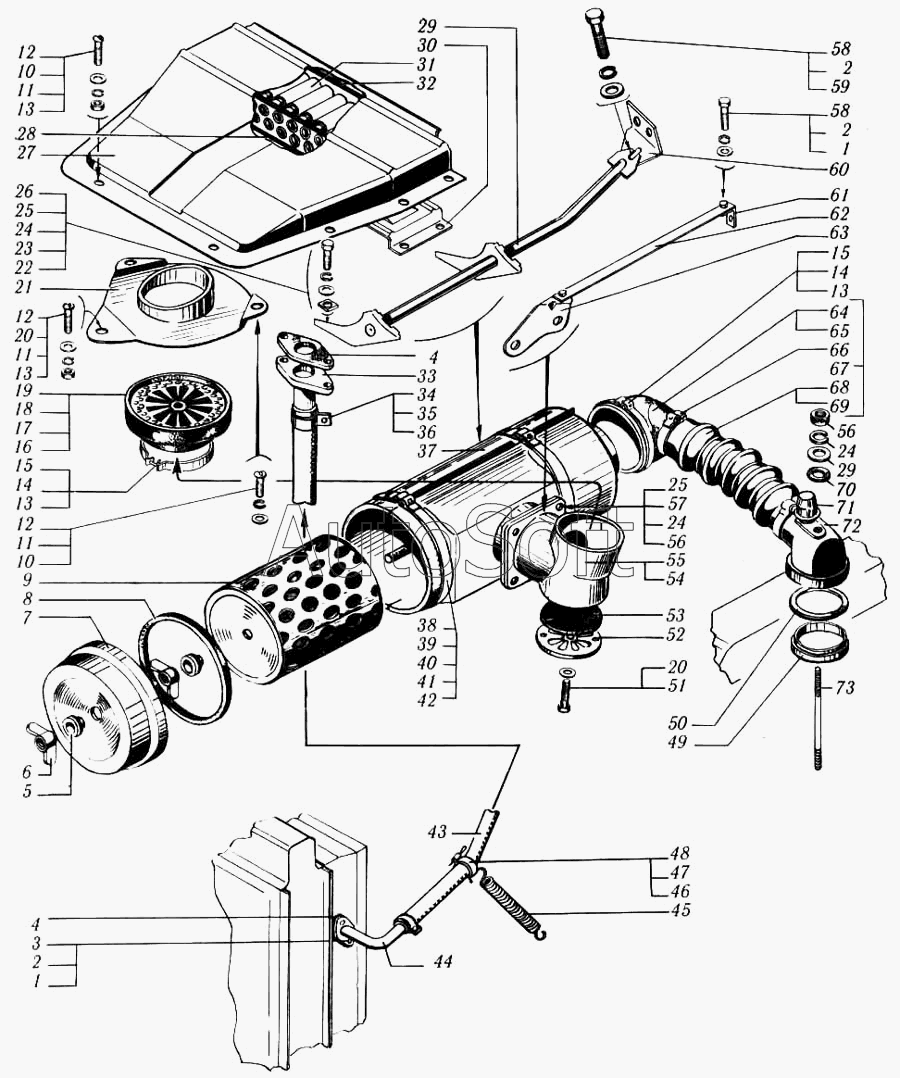

Каталог запасных частей к технике: КрАЗ-6510 (1993). Фильтр воздушный
46
54
53
52
51
50
50
49
48
47
55
45
44
43
42
41
40
39
38
37
64
73
72
71
70
69
68
67
66
65
36
63
62
61
60
59
58
58
57
56
56
9
17
16
15
15
15
14
14
13
13
13
13
12
12
12
11
11
11
10
10
18
8
8
7
6
5
4
4
3
2
2
2
1
1
27
35
34
33
32
31
30
29
29
28
27
26
25
25
24
24
24
23
22
21
20
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6437-1109010 | 6***0 | Фильтр воздушный в сборе | |
| 1 | 2***9 | Гайка М8 | |
| 2 | 2***2 | Шайба 8 пружинная | |
| 3 | 2***9 | Болт М8х1,25х16 | |
| 4 | 2***9 | Прокладка фланца трубы | |
| 5 | 1***0 | Шайба с прокладкой (входит в узел 139.01.000) | |
| 6 | 6***5 | Гайка-барашек | |
| 7 | 6***2 | Крышка фильтра | |
| 8 | 6***3 | Кольцо уплотнительное | |
| 8 | 7***3 | Кольцо уплотнительное | |
| 9 | 1***0 | Элемент фильтрующий | |
| 10 | 2***9 | Шайба 6 | |
| 11 | 2***9 | Шайба 6,1 | |
| 12 | 2***9 | Винт М6х1х16 | |
| 13 | 2***9 | Гайка М6-6Н | |
| 14 | 2***9 | Болт | |
| 15 | 6***0 | Хомут | |
| 15 | 6***1 | Хомут (может устанавливаться взамен 6437-1109730) | |
| 16 | 6***8 | Пластина пружины нижняя | |
| 17 | 6***4 | Пружина воздухозаборника | |
| 18 | 6***6 | Пластина упорная пружины | |
| 19 | 6***4 | Переходник | |
| 20 | 2***9 | Шайба 6 | |
| 21 | 6***0 | Патрубок воздухозаборника | |
| 22 | 3***9 | Шайба 13 косая | |
| 23 | 2***9 | Шайба 10 | |
| 24 | 2***2 | Шайба 10 пружинная | |
| 25 | 2***9 | Болт М10х1,25х25 | |
| 26 | 2***9 | Болт М10х1,5х20 | |
| 27 | 6***0 | Воздухозаборник фильтра в сборе | |
| 27 | 6***2 | Воздухозаборник верхний | |
| 28 | 2***1 | Прокладка | |
| 29 | 6***0 | Кронштейн фильтра | |
| 30 | 6***3 | Воздухозаборник нижний | |
| 31 | 6***2 | Блок циклонов | |
| 32 | 6***2 | Уплотнитель | |
| 33 | 6***0 | Патрубок с фланцем | |
| 34 | 2***7 | Хомут шланга | |
| 35 | 2***9 | Винт М5х0,8х30 | |
| 36 | 2***9 | Гайка М5х0,8 | |
| 37 | 6***8 | Корпус фильтра | |
| 38 | 2***0 | Хомут крепления фильтра | |
| 39 | 2***9 | Болт М8х75 | |
| 40 | 2***3 | Сухарь хомута | |
| 41 | 2***4 | Сухарь болта | |
| 42 | 2***А | Втулка | |
| 43 | 2***1 | Шланг питающий | |
| 44 | 6***0 | Патрубок отсоса пыли | |
| 45 | 2***2 | Пружина | |
| 46 | 2***9 | Шплинт 5,6х25 | |
| 47 | 2***2 | Пряжка хомута | |
| 48 | 2***9 | Лента стяжная 10х180 | |
| 49 | 6***9 | Кольцо ограничительное | |
| 50 | 2***А | Кольцо уплотнительное (может устанавливаться взамен 6510-1109553) | |
| 50 | 6***3 | Кольцо уплотнительное | |
| 51 | 2***9 | Болт М6х1х16 | |
| 52 | 6***2 | Сетка переходника | |
| 53 | 6***4 | Заглушка | |
| 54 | 6***5 | Прокладка | |
| 55 | 6***3 | Патрубок переходной | |
| 56 | 2***9 | Гайка М10х1,5 | |
| 57 | 2***9 | Болт М10х1,5х30 | |
| 58 | 2***9 | Болт М8х1,25х20 | |
| 59 | 2***9 | Шайба 8 | |
| 60 | 6***0 | Кронштейн | |
| 61 | 2***7 | Угольник | |
| 62 | 6***8 | Планка | |
| 63 | 6***6 | Кронштейн | |
| 64 | 6***4 | Угольник | |
| 65 | 2***6 | Корпус патрубка | |
| 66 | 2***2 | Хомут | |
| 67 | 6***1 | Переходник в сборе | |
| 68 | 6***4 | Переходник | |
| 69 | 6***2 | Кольцо | |
| 70 | 2***6 | Кольцо 010-014-25-2-2 | |
| 71 | 1***0 | Датчик сигнализации засоренности воздуха | |
| 72 | 6***0 | Патрубок впускной | |
| 73 | 6***1 | Стержень |
