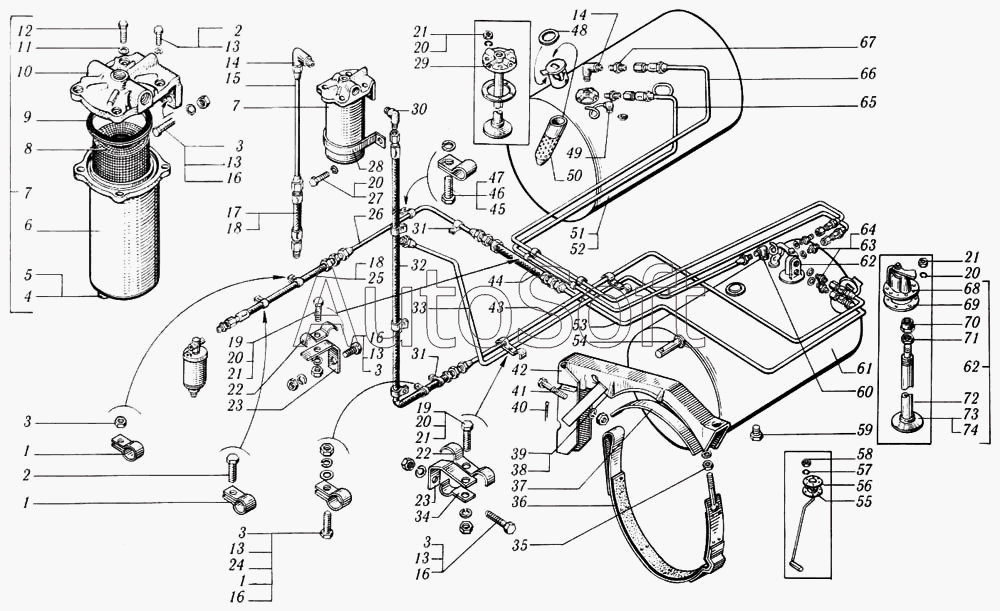

Каталог запасных частей к технике: КрАЗ-6510 (1993). Топливные баки, топливопроводы, фильтр грубой очистки топлива автомобилей КрАЗ-6444 и КрАЗ-65101
1
1
1
2
2
3
3
3
3
3
4
5
6
7
7
8
9
10
11
12
13
13
13
13
13
14
14
15
16
16
16
16
17
18
18
19
19
20
20
20
20
20
21
21
21
21
22
22
23
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
61
62
62
63
64
65
65
66
66
67
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 315409-П29 | 3***9 | Кляммер 10 двойной | |
| 1 | 3***9 | Кляммер 18,5 | |
| 2 | 2***9 | Болт М8х1,25х30 | |
| 3 | 2***9 | Гайка М8 | |
| 4 | 3***9 | Пробка М10х1 | |
| 5 | 3***П | Шайба 10,5 | |
| 6 | 2***6 | Корпус фильтра в сборе | |
| 7 | 2***Б | Фильтр топливный грубой очистки в сборе | |
| 8 | 2***8 | Элемент фильтрующий | |
| 9 | 2***А | Прокладка крышки | |
| 10 | 2***0 | Крышка топливного фильтра | |
| 11 | 2***4 | Прокладка пробки | |
| 12 | 2***4 | Пробка фильтра | |
| 13 | 2***2 | Шайба 8 пружинная | |
| 14 | 3***9 | Угольник ввертный К 1/4"хМ16х1,5 | |
| 15 | 2***2 | Трубка топливная от фильтра грубой очистки к насосу | |
| 16 | 2***9 | Болт М8х1,25х20 | |
| 16 | 2***9 | Болт М8х1,25х25 | |
| 17 | 2***1 | Шланг соединительный | |
| 18 | 2***6 | Шайба уплотнительная | |
| 19 | 2***9 | Болт М6х1х20 | |
| 20 | 2***2 | Шайба 6 пружинная | |
| 21 | 2***9 | Гайка М6-6Н | |
| 22 | 6***7 | Скоба 10 трубки | |
| 23 | 2***2 | Кронштейн крепления трубок | |
| 23 | 2***2 | Кронштейн крепления трубок | |
| 24 | 2***9 | Шайба 8 | |
| 25 | 6***0 | Топливопровод от фильтра тонкой очистки | |
| 26 | 6***5 | Трубка соединительная | |
| 27 | 2***9 | Болт М6х1х16 | |
| 28 | 2***5 | Хомут крепления фильтра грубой очистки топлива | |
| 29 | 2***2 | Топливозаборник | |
| 30 | 3***9 | Угольник М20х1,5 К1/4" | |
| 31 | 3***9 | Стяжка 8х107 | |
| 32 | 6***2 | Шланг соединительный | |
| 33 | 6***0 | Трубка топливная от форсунок к баку | |
| 34 | 2***5 | Скоба 6 | |
| 35 | 2***9 | Гайка М14х2 | |
| 36 | 2***0 | Хомут крепления топливного бака | |
| 37 | 2***0 | Прокладка кронштейна | |
| 38 | 2***9 | Гайка М16х1,5 | |
| 39 | 2***2 | Шайба 16 пружинная | |
| 40 | 2***9 | Шплинт разводной 5х36 | |
| 41 | 2***9 | Болт М16х1,5х45 | |
| 42 | 2***4 | Кронштейн топливного бака | |
| 43 | 6***9 | Трубка топливная от бака к шлангу | |
| 43 | 6***9 | Трубка топливная от бака к шлангу | |
| 44 | 2***1 | Шланг соединительный | |
| 45 | 2***9 | Болт М10х1,5х16 | |
| 46 | 3***9 | Кляммер 10 | |
| 47 | 2***2 | Шайба 10 пружинная | |
| 48 | 6***5 | Прокладка пробки заливной трубы | |
| 49 | 6***6 | Сапун | |
| 50 | 6***5 | Элемент защитный | |
| 51 | 6***8 | Бак топливный правый в сборе | |
| 52 | 6***2 | Корпус топливного бака | |
| 53 | 6***7 | Трубка топливная от шланга к баку | |
| 53 | 6***7 | Трубка топливная от шланга к баку | |
| 54 | 2***0 | Палец хомута | |
| 55 | 2***6 | Прокладка датчика указателя уровня топлива | |
| 56 | 4***0 | Датчик указателя уровня топлива | |
| 57 | 2***2 | Шайба 5 пружинная | |
| 58 | 2***9 | Гайка М5х0,8 | |
| 59 | 2***8 | Пробка спускного крана | |
| 60 | 3***9 | Угольник ввертной К1/8" М10х1 | |
| 61 | 6***9 | Бак топливный левый | |
| 62 | 2***2 | Кран распределительный с топливозаборником в сборе | |
| 63 | 3***9 | Штуцер 10 проходной | |
| 64 | 2***4 | Шайба уплотнительная | |
| 65 | 6***7 | Трубка топлив.ная от крана к правому баку | |
| 65 | 6***7 | Трубка топливная от крана к правому баку | |
| 66 | 6***8 | Трубка топливная от правого бака к крану | |
| 66 | 6***8 | Трубка топливная от правого бака к крану | |
| 67 | 3***9 | Штуцер ввертный К 1/4"хМ16х1,5 | |
| 68 | 2***1 | Кран распределительный | |
| 69 | 2***4 | Прокладка фланца всасывающей трубы | |
| 70 | 2***2 | Гайка специальная | |
| 71 | 3***9 | Гайка М24х1 | |
| 72 | 2***1 | Топливозаборник в сборе | |
| 73 | 2***8 | Сетка топливозаборника | |
| 74 | 2***0 | Обойма сетки топливозаборника |
