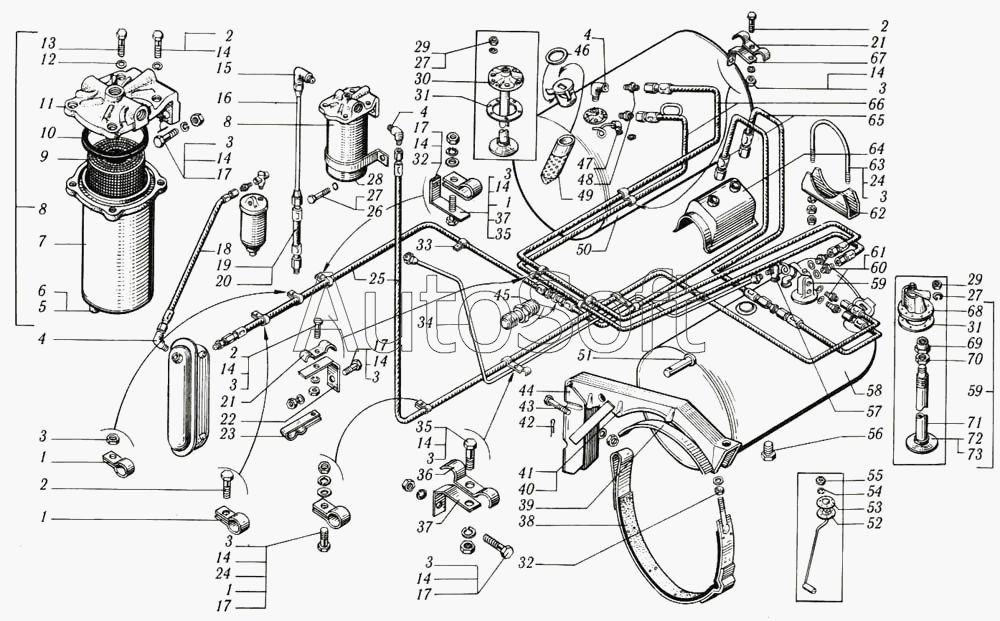

Каталог запасных частей к технике: КрАЗ-6510 (1993). Топливный бак, топливопроводы и фильтр грубой очистки топлива автомобиля КрАЗ-651001
46
55
54
53
52
51
50
49
48
47
56
45
44
43
42
41
40
39
38
65
73
72
71
70
69
68
67
66
37
37
64
63
62
61
60
59
59
58
57
10
18
17
17
17
17
17
16
15
14
14
14
14
14
14
14
14
14
14
13
12
11
19
9
8
8
7
6
5
4
4
4
3
3
3
3
3
3
3
3
3
3
2
2
2
2
28
36
35
35
34
33
32
32
31
31
30
29
29
1
1
1
1
27
27
27
26
25
24
24
23
22
21
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Кляммер 18,5 | |
| 2 | 2***9 | Болт М8х1,25х30 | |
| 3 | 2***9 | Гайка М8 | |
| 4 | 3***9 | Угольник М20х1,5 К1/4" | |
| 5 | 3***9 | Пробка М10х1 | |
| 6 | 3***П | Шайба 10,5 | |
| 7 | 2***6 | Корпус фильтра в сборе | |
| 8 | 2***Б | Фильтр топливный грубой очистки в сборе | |
| 9 | 2***8 | Элемент фильтрующий | |
| 10 | 2***А | Прокладка крышки | |
| 11 | 2***0 | Крышка топливного фильтра | |
| 12 | 2***4 | Прокладка пробки | |
| 13 | 2***4 | Пробка фильтра | |
| 14 | 2***2 | Шайба 8 пружинная | |
| 15 | 3***9 | Угольник ввертный К 1/4"хМ16х1,5 | |
| 16 | 2***2 | Трубка топливная от фильтра грубой очистки к насосу | |
| 17 | 2***9 | Болт М8х1,25х25 | |
| 18 | 2***0 | Шланг от фильтра тонкой очистки топлива к бачку | |
| 19 | 2***1 | Шланг соединительный | |
| 20 | 2***6 | Шайба уплотнительная | |
| 21 | 2***7 | Скоба крепления трубок | |
| 22 | 2***2 | Кронштейн | |
| 23 | 3***9 | Кляммер 18,5 | |
| 24 | 2***9 | Шайба 8 | |
| 25 | 2***2 | Топливопровод | |
| 26 | 2***9 | Болт М6х1х16 | |
| 27 | 2***2 | Шайба 6 пружинная | |
| 28 | 2***5 | Хомут крепления фильтра грубой очистки топлива | |
| 29 | 2***9 | Гайка М6-6Н | |
| 30 | 6***9 | Топливозаборник | |
| 31 | 2***4 | Прокладка фланца всасывающей трубы | |
| 32 | 2***9 | Гайка М14х2 | |
| 33 | 3***9 | Стяжка 8х107 | |
| 34 | 6***0 | Трубка топливная от форсунок к баку | |
| 35 | 2***9 | Болт М8х1,25х20 | |
| 36 | 6***7 | Скоба | |
| 37 | 2***2 | Кронштейн крепления трубок | |
| 38 | 2***0 | Хомут крепления топливного бака | |
| 39 | 2***0 | Прокладка кронштейна | |
| 40 | 2***9 | Гайка М16х1,5 | |
| 41 | 2***2 | Шайба 16 пружинная | |
| 42 | 2***9 | Шплинт разводной 5х36 | |
| 43 | 2***9 | Болт М16х1,5х45 | |
| 44 | 2***4 | Кронштейн топливного бака | |
| 45 | 3***9 | Штуцер 14 проходной | |
| 46 | 6***5 | Прокладка пробки заливной трубы | |
| 47 | 6***6 | Сапун | |
| 48 | 3***9 | Штуцер К 1/4" М20х1,5 | |
| 49 | 6***5 | Элемент защитный | |
| 50 | 6***8 | Бак топливный правый | |
| 51 | 2***0 | Палец хомута | |
| 52 | 2***6 | Прокладка датчика указателя уровня топлива | |
| 53 | 4***0 | Датчик указателя уровня топлива | |
| 54 | 2***2 | Шайба 5 пружинная | |
| 55 | 2***9 | Гайка М5х0,8 | |
| 56 | 2***8 | Пробка спускного крана | |
| 57 | 3***9 | Угольник ввертной К1/8" М10х1 | |
| 58 | 6***9 | Бак топливный левый | |
| 59 | 2***9 | Кран распределительный с топливозаборником | |
| 60 | 3***9 | Штуцер ввертный М16х1,5 М20х1,5 | |
| 61 | 2***4 | Шайба уплотнительная | |
| 62 | 2***8 | Стремянка обогревателя | |
| 63 | 2***6 | Хомут обогревателя | |
| 64 | 2***2 | Обогреватель топлива | |
| 65 | 2***1 | Топливопровод | |
| 66 | 2***2 | Топливопровод | |
| 67 | 6***7 | Кронштейн | |
| 68 | 2***1 | Кран распределительный | |
| 69 | 2***2 | Гайка специальная | |
| 70 | 3***9 | Гайка М24х1 | |
| 71 | 2***5 | Топливозаборник | |
| 72 | 2***0 | Обойма сетки | |
| 73 | 2***8 | Сетка головки топливозаборника |
