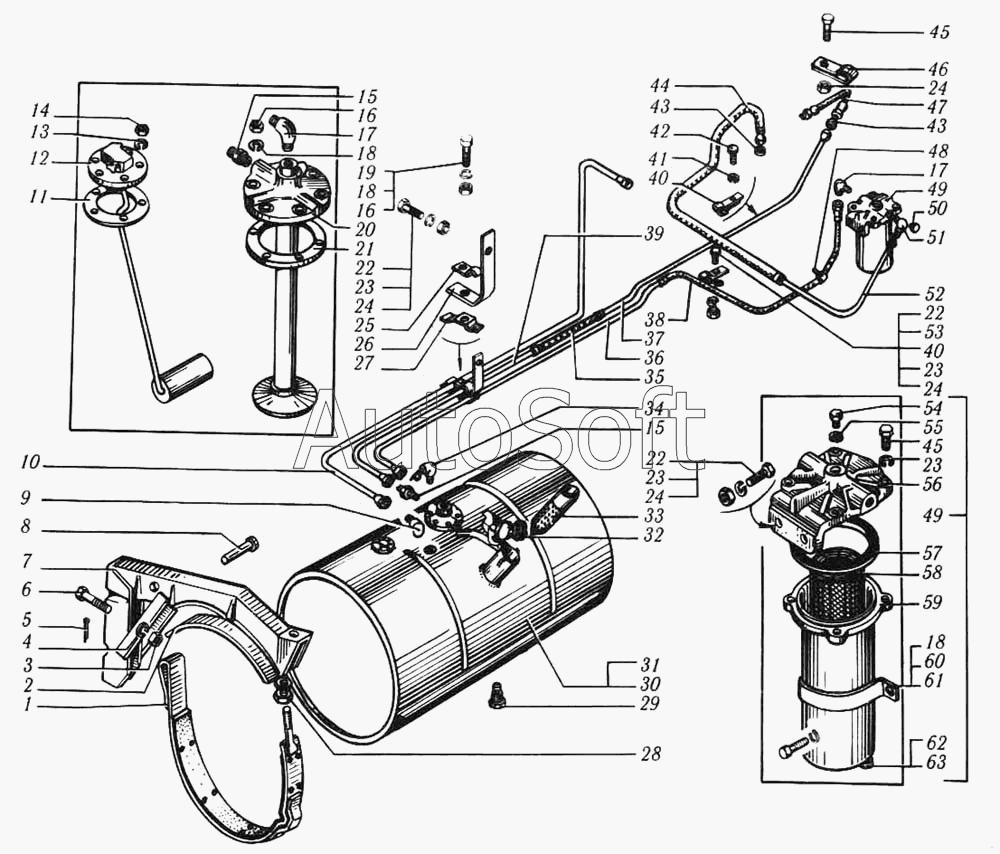

Каталог запасных частей к технике: КрАЗ-6510 (1993). Топливный бак, топливопроводы и фильтр грубой очистки топлива автомобиля КрАЗ-6510
48
33
34
35
36
37
38
39
40
40
41
42
43
43
44
45
45
46
47
32
49
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
17
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
1
18
18
18
19
20
21
22
22
22
23
23
23
23
24
24
24
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Хомут крепления топливного бака | |
| 2 | 2***0 | Прокладка кронштейна | |
| 3 | 2***9 | Гайка М16х1,5 | |
| 4 | 2***2 | Шайба 16 пружинная | |
| 5 | 2***9 | Шплинт разводной 5х36 | |
| 6 | 2***9 | Болт М16х1,5х45 | |
| 7 | 2***4 | Кронштейн топливного бака | |
| 8 | 2***0 | Палец хомута | |
| 9 | 3***9 | Угольник ввертной К1/8" М10х1 | |
| 10 | 6***0 | Трубка топливная от форсунок к баку | |
| 11 | 2***6 | Прокладка датчика указателя уровня топлива | |
| 12 | 4***0 | Датчик указателя уровня топлива | |
| 13 | 2***2 | Шайба 5 пружинная | |
| 14 | 2***9 | Гайка М5х0,8 | |
| 15 | 3***9 | Штуцер ввертный К 1/4"хМ16х1,5 | |
| 16 | 2***9 | Гайка М6-6Н | |
| 17 | 3***9 | Угольник ввертный К 1/4"хМ16х1,5 | |
| 18 | 2***2 | Шайба 6 пружинная | |
| 19 | 2***9 | Болт М6х1х20 | |
| 20 | 2***2 | Топливозаборник | |
| 21 | 2***4 | Прокладка фланца всасывающей трубы | |
| 22 | 2***9 | Болт М8х1,25х25 | |
| 23 | 2***2 | Шайба 8 пружинная | |
| 24 | 2***9 | Гайка М8 | |
| 25 | 2***5 | Скоба 6 | |
| 26 | 2***2 | Кронштейн крепления трубок | |
| 27 | 6***7 | Скоба 10 трубки | |
| 28 | 2***9 | Гайка М14х2 | |
| 29 | 2***8 | Пробка спускного крана | |
| 30 | 6***8 | Бак топливный правый в сборе | |
| 31 | 6***2 | Корпус топливного бака | |
| 32 | 6***5 | Прокладка пробки заливной трубы | |
| 33 | 6***5 | Элемент защитный | |
| 34 | 6***6 | Сапун | |
| 35 | 2***1 | Шланг соединительный | |
| 36 | 6***9 | Трубка топливная от бака к шлангу | |
| 37 | 6***5 | Трубка соединительная | |
| 38 | 6***2 | Шланг соединительный | |
| 39 | 6***0 | Трубка топливная от шланга к баку | |
| 40 | 3***9 | Кляммер 10 | |
| 41 | 2***2 | Шайба 10 пружинная | |
| 42 | 2***9 | Болт М10х1,5х16 | |
| 43 | 2***6 | Шайба уплотнительная | |
| 44 | 2***1 | Шланг соединительный | |
| 45 | 2***9 | Болт М8х1,25х30 | |
| 46 | 3***9 | Кляммер 18,5 | |
| 47 | 6***0 | Топливопровод от фильтра тонкой очистки | |
| 48 | 3***9 | Стяжка 8х107 | |
| 49 | 2***Б | Фильтр топливный грубой очистки в сборе | |
| 50 | 3***9 | Пробка | |
| 51 | 3***9 | Угольник М20х1,5 К1/4" | |
| 52 | 2***2 | Трубка топливная от фильтра грубой очистки к насосу | |
| 53 | 2***9 | Шайба 8 | |
| 54 | 2***4 | Пробка фильтра | |
| 55 | 2***4 | Прокладка пробки | |
| 56 | 2***0 | Крышка топливного фильтра | |
| 57 | 2***А | Прокладка крышки | |
| 58 | 2***8 | Элемент фильтрующий | |
| 59 | 2***6 | Корпус фильтра в сборе | |
| 60 | 2***9 | Болт М6х1х16 | |
| 61 | 2***5 | Хомут крепления фильтра грубой очистки топлива | |
| 62 | 3***П | Шайба 10,5 | |
| 63 | 3***9 | Пробка М10х1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
