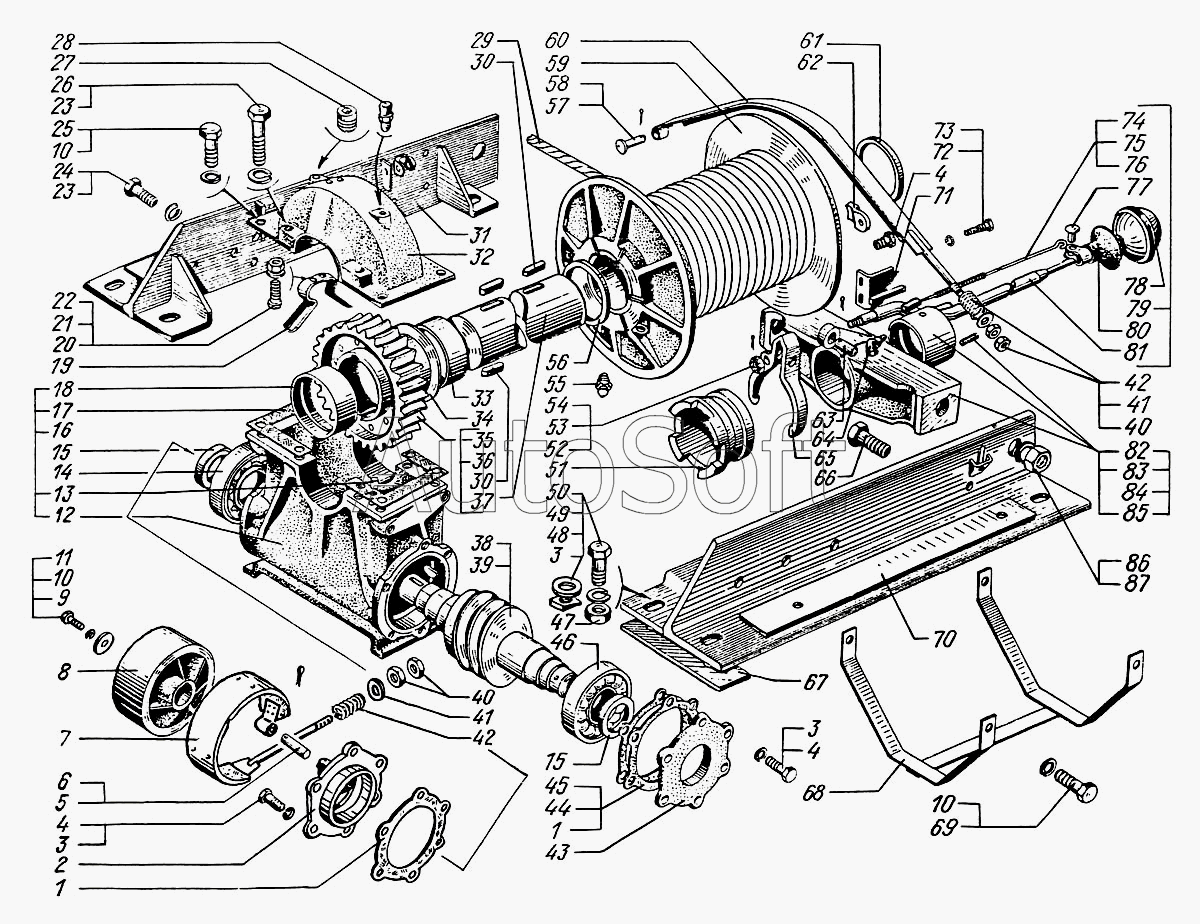

Каталог запасных частей к технике: КрАЗ-6322 (2005). Лебедка
1
1
2
3
3
3
4
4
4
5
6
7
8
9
10
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
40
41
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 214-3907020-Б | 2***Б | Коуш троса | |
| 214-3907023-Б | 2***Б | Клин коуша | |
| 250-4504180 | 2***0 | Ролик поддерживающий передний | |
| 260-4504060-012 | 2***2 | Кронштейн поддерживающего ролика | |
| 260-4504064 | 2***4 | Ролик поддерживающий | |
| 260-4504186 | 2***6 | Ролик направляющий задний | |
| 260-4504215 | 2***5 | Блок заднего выдающего устройства троса лебедки | |
| 260-4504278 | 2***8 | Ось блока | |
| 260-4504290 | 2***0 | Кронштейн роликов | |
| 260-4504298 | 2***8 | Основание задних блоков | |
| 260-4505092 | 2***2 | Ролик поддерживающий | |
| 260-4505150 | 2***0 | Блок натяжения троса | |
| 260-4505295 | 2***5 | Опора верхнего основания | |
| 6322-4504131 | 6***1 | Кронштейн | |
| 6322-4504138 | 6***8 | Кронштейн троса | |
| 1 | 2***7 | Прокладка уплотнительная картера тормоза | |
| 2 | 2***4 | Картер тормоза редуктора | |
| 3 | 2***9 | Шайба 16 ОТ | |
| 4 | 2***9 | Болт М16х2х40 | |
| 5 | 2***4 | Палец тормозной ленты | |
| 6 | 2***1 | Шплинт 5х45 | |
| 7 | 2***8 | Лента тормоза с накладками | |
| 8 | 2***0 | Барабан тормоза | |
| 9 | 3***2 | Шайба упорная | |
| 10 | 2***7 | Шайба 12 ОТ | |
| 11 | 2***4 | Болт М12х1,75х40 | |
| 12 | 2***1 | Картер редуктора | |
| 13 | 3***8 | Штифт 5х12 | |
| 14 | 6***2 | Подшипник | |
| 15 | 2***0 | Манжета | |
| 16 | 2***0 | Картер редуктора лебедки с крышкой в сборе | |
| 17 | 2***6 | Прокладка крышки | |
| 18 | 2***2 | Втулка вала лебедки | |
| 19 | 2***0 | Маслосъемник редуктора | |
| 20 | 2***3 | Винт М5-6gх22 | |
| 21 | 2***3 | Шайба 5 | |
| 22 | 2***4 | Гайка М5 | |
| 23 | 2***1 | Шайба 20,5 | |
| 24 | 3***7 | Болт М20х1,5х47 | |
| 25 | 2***2 | Болт М12х35 | |
| 26 | 2***7 | Болт М20х70 | |
| 27 | 2***7 | Пробка КГЗ/8" | |
| 28 | 2***5 | Сапун редуктора лебедки | |
| 29 | 2***А | Трос лебедки | |
| 30 | 3***3 | Шплинт | |
| 31 | 2***0 | Угольник крепления лебедки задний | |
| 32 | 2***1 | Крышка картера | |
| 33 | 2***6 | Втулка барабана | |
| 34 | 2***8 | Шайба | |
| 35 | 2***5 | Колесо червячное | |
| 36 | 2***0 | Вал лебедки в сборе | |
| 37 | 2***4 | Вал лебедки | |
| 38 | 3***7 | Шпонка | |
| 39 | 2***1 | Червяк редуктора | |
| 40 | 2***2 | Гайка М10х1,5 | |
| 41 | 2***6 | Шайба 10,5 | |
| 42 | 2***6 | Пружина тормоза | |
| 43 | 2***0 | Крышка подшипника с сальником | |
| 44 | 2***8 | Прокладка 0,1 мм | |
| 45 | 2***9 | Прокладка 0,5 мм | |
| 46 | 4***2 | Подшипник шариковый | |
| 47 | 2***1 | Гайка М16х1,5 | |
| 48 | 2***9 | Планка крепления лебедки | |
| 49 | 2***7 | Шайба 16 | |
| 50 | 3***1 | Болт М16х1,5х75 | |
| 51 | 2***2 | Муфта кулачковая | |
| 52 | 2***6 | Шплинт 3,6х40 | |
| 53 | 3***2 | Гайка | |
| 54 | 2***2 | Шплинт 3,6х20 | |
| 55 | 2***0 | Масленка К1/8" | |
| 56 | 2***6 | Кольцо | |
| 57 | 2***8 | Палец 10х30 | |
| 58 | 2***9 | Шплинт 3,2х20 | |
| 59 | 2***0 | Барабан лебедки в сборе | |
| 60 | 2***0 | Лента предохранительная тормоза | |
| 61 | 2***0 | Кольцо упорное барабана | |
| 62 | 2***6 | Зажим крепления троса | |
| 63 | 2***8 | Ось вилки | |
| 64 | 2***0 | Масленка 1/8" | |
| 65 | 2***4 | Вилка включения муфты | |
| 66 | 3***8 | Болт М30 | |
| 67 | 2***0 | Прокладка | |
| 68 | 2***0 | Ограничитель навивки троса | |
| 69 | 2***0 | Болт М12х30 | |
| 70 | 2***0 | Угольник крепления лебедки передний | |
| 71 | 2***0 | Кронштейн рычага | |
| 72 | 2***6 | Шайба 10,2 | |
| 73 | 2***5 | Болт М10х1,5х20 | |
| 74 | 2***6 | Тяга | |
| 75 | 2***8 | Пружина | |
| 76 | 2***0 | Палец | |
| 77 | 2***4 | Заклепка | |
| 78 | 2***9 | Рукоятка | |
| 79 | 2***0 | Рычаг включения муфты в сборе | |
| 80 | 2***0 | Рукоятка рычага | |
| 81 | 2***1 | Рычаг муфты | |
| 82 | 2***1 | Винт М5х12 | |
| 83 | 2***5 | Втулка опоры | |
| 84 | 2***1 | Опора вала в сборе | |
| 85 | 2***4 | Опора | |
| 86 | 2***5 | Шайба 30 | |
| 87 | 3***1 | Гайка М30 |
