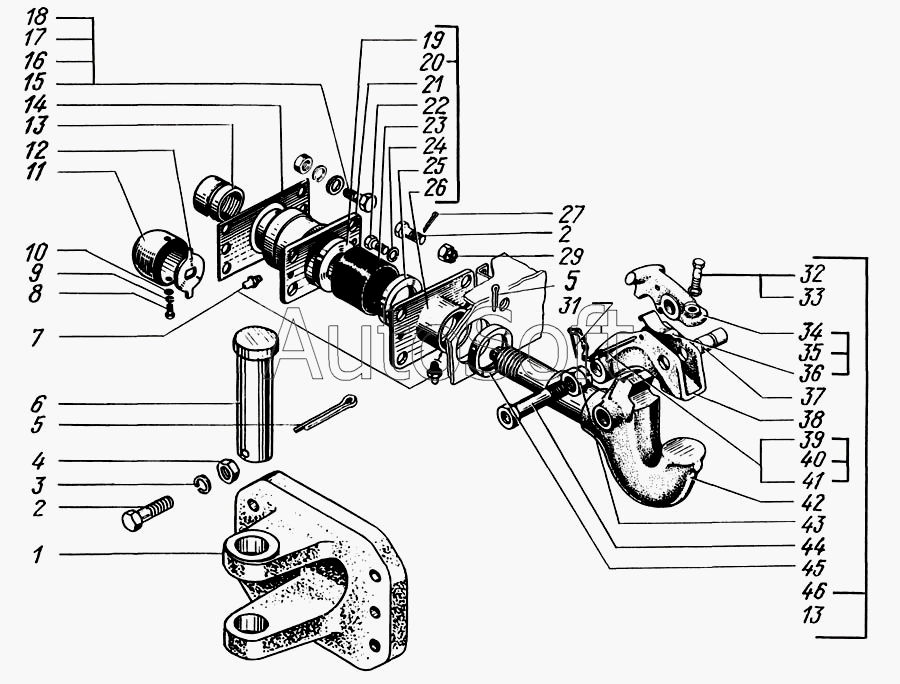

Каталог запасных частей к технике: КрАЗ-6322 (2005). Приборы буксирные задние
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
29
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Вилка буксирная задняя | |
| 2 | 3***7 | Болт М20х1,5х47 | |
| 2 | 3***1 | Болт | |
| 3 | 2***1 | Шайба 20,5 | |
| 4 | 2***5 | Гайка М20х1,5 | |
| 5 | 4***2 | Шплинт 6,3х63 | |
| 6 | 3***2 | Палец | |
| 7 | 2***0 | Масленка К1/8" | |
| 8 | 2***6 | Болт М6-6gх12 | |
| 9 | 2***4 | Шайба 6Т | |
| 10 | 2***4 | Шайба 6,4 | |
| 11 | 2***0 | Чехол гайки | |
| 12 | 2***6 | Шайба стопорная | |
| 13 | 2***2 | Гайка | |
| 14 | 6***0 | Поперечина буксирного прибора | |
| 15 | 2***9 | Болт М16х2х40 | |
| 16 | 2***7 | Шайба 16 | |
| 17 | 2***9 | Шайба 16 ОТ | |
| 18 | 2***0 | Гайка М16 | |
| 19 | 2***9 | Фланец передний | |
| 20 | 2***0 | Корпус в сборе | |
| 21 | 2***2 | Корпус | |
| 22 | 2***9 | Болт М10х30 | |
| 23 | 2***6 | Буфер | |
| 24 | 2***6 | Шайба 10,2 | |
| 25 | 2***8 | Фланец задний | |
| 26 | 2***4 | Крышка | |
| 27 | 2***6 | Шплинт 3,6х40 | |
| 29 | 2***8 | Гайка М20х1,5 | |
| 31 | 2***9 | Шплинт 4,6х36 | |
| 32 | 2***0 | Болт М8х30 | |
| 33 | 2***5 | Шайба 8,65Г.029 | |
| 34 | 2***1 | Собачка | |
| 35 | 2***7 | Собачка защелки с пружиной в сборе | |
| 36 | 2***9 | Пружина собачки | |
| 37 | 2***0 | Ось собачки | |
| 38 | 2***1 | Защелка буксирного крюка | |
| 39 | 2***3 | Цепочка со шплинтом | |
| 40 | 2***2 | Цепочка со шплинтом в сборе | |
| 41 | 2***0 | Шплинт 6,3х100 | |
| 42 | 2***2 | Крюк | |
| 43 | 2***5 | Гайка М23х2 | |
| 44 | 2***1 | Палец защелки | |
| 45 | 2***4 | Грязеотражатель крюка | |
| 46 | 2***2 | Крюк буксирный в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
