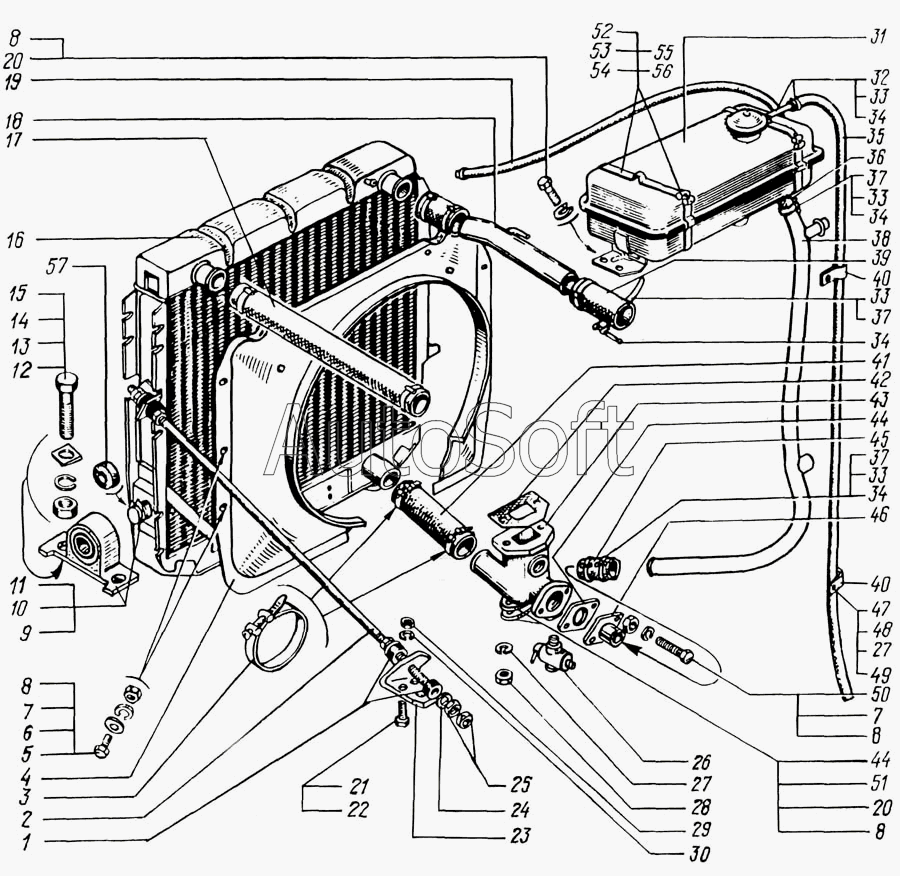

Каталог запасных частей к технике: КрАЗ-6322 (2005). Радиатор с кожухом и расширительным бачком
1
2
3
4
5
6
7
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
33
33
33
34
34
34
34
35
36
37
37
37
38
39
40
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Подушка крепления радиатора малая | |
| 2 | 2***1 | Тяга крепления радиатора | |
| 3 | 2***А | Хомут в сборе | |
| 4 | 6***1 | Кожух вентилятора | |
| 5 | 2***6 | Болт М8х1,25х20 | |
| 6 | 2***5 | Шайба 8,4 | |
| 7 | 2***0 | Гайка М8х1,25 | |
| 8 | 2***5 | Шайба 8,65Г.029 | |
| 9 | 6***3 | Втулка | |
| 10 | 6***0 | Амортизатор радиатора | |
| 11 | 6***5 | Кольцо А20 | |
| 12 | 2***1 | Болт М14х45 | |
| 13 | 3***2 | Шайба 14 | |
| 14 | 2***8 | Шайба 14,2 | |
| 15 | 2***8 | Гайка М14х2 | |
| 16 | 6***0 | Радиатор | |
| 17 | 6***4 | Шланг соединительный | |
| 18 | 6***8 | Патрубок радиатора правый | |
| 19 | 2***0 | Шланг перепускной | |
| 20 | 2***4 | Болт М8х16 | |
| 21 | 2***9 | Болт М12х55 | |
| 22 | 2***6 | Болт М6х45 | |
| 23 | 2***0 | Кронштейн крепления радиатора | |
| 24 | 2***5 | Шайба 12 | |
| 25 | 2***5 | Гайка М12х1,25 | |
| 26 | П***0 | Кран пробковый сливной | |
| 27 | 2***6 | Шайба 10,2 | |
| 28 | 2***3 | Гайка М10х1 | |
| 29 | 2***4 | Гайка М12 | |
| 30 | 2***7 | Шайба 12 ОТ | |
| 31 | 6***0 | Бачок расширительный | |
| 32 | 2***2 | Лента стяжная 10х180 | |
| 33 | 2***2 | Пряжка хомута | |
| 34 | 2***0 | Шплинт 5,6х25 | |
| 35 | 2***0 | Шланг пароотводящий | |
| 36 | 2***7 | Шланг | |
| 37 | 2***7 | Лента стяжного хомута | |
| 38 | 6***2 | Труба | |
| 39 | 6***5 | Шланг соединительный | |
| 40 | 3***5 | Кляммер 18,5 | |
| 41 | 2***0 | Шланг соединительный нижний | |
| 42 | 2***1 | Прокладка | |
| 43 | 2***0 | Патрубок распределительный | |
| 44 | 2***1 | Прокладка | |
| 45 | 2***8 | Шланг соединительный | |
| 46 | 2***7 | Труба подводящая | |
| 47 | 2***9 | Болт М10х30 | |
| 48 | 2***2 | Гайка М10х1,5 | |
| 49 | 2***6 | Шайба 10,5 | |
| 50 | 2***0 | Болт М8х30 | |
| 51 | 2***8 | Заглушка | |
| 52 | 6***4 | Кронштейн расширительного бачка правый | |
| 53 | 6***5 | Кронштейн расширительного бачка левый | |
| 54 | 2***Б | Сухарь хомута | |
| 55 | 2***Б | Сухарь хомута упорный | |
| 56 | 3***5 | Винт М5х48 | |
| 57 | 2***7 | Сальник вилки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
