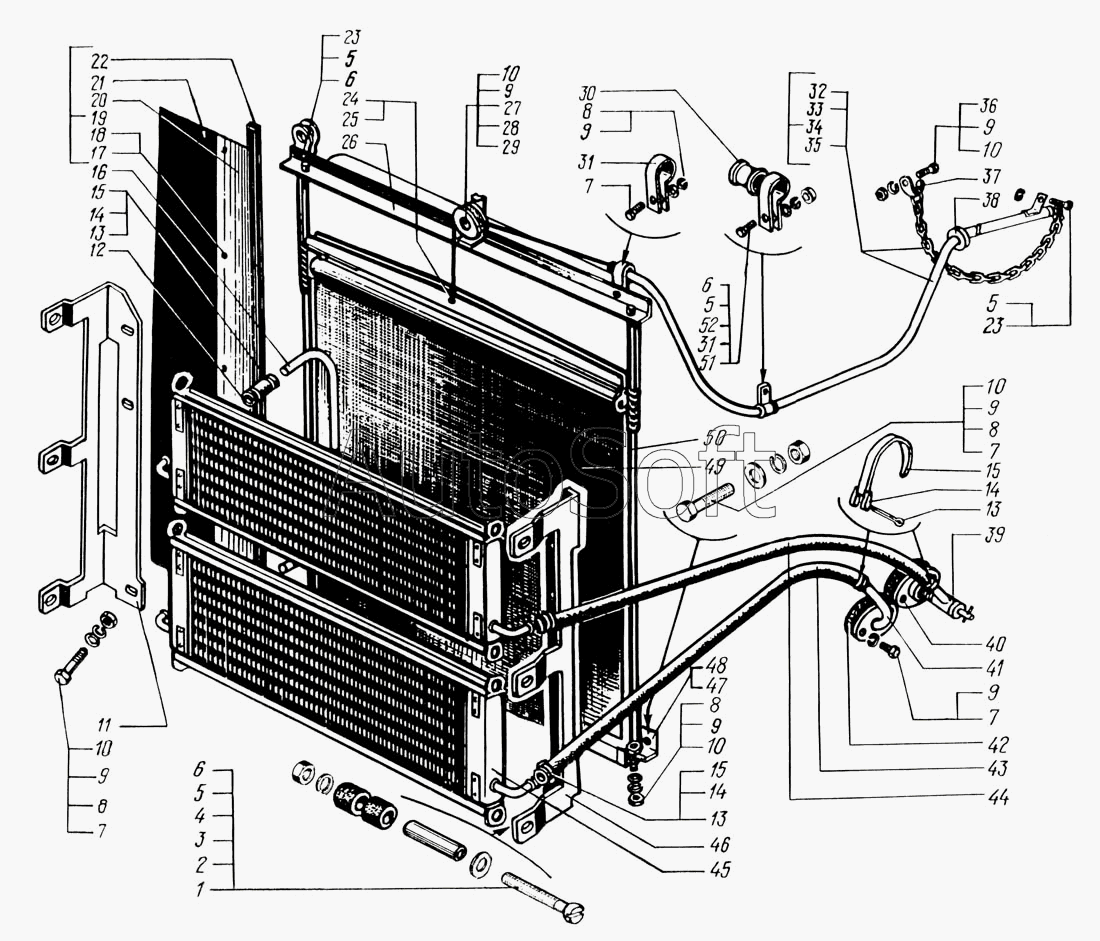

Каталог запасных частей к технике: КрАЗ-6322 (2005). Шторка радиатора с масляными радиаторами и привод шторки
1
2
3
4
5
5
5
5
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
9
9
9
10
10
10
10
10
11
12
13
13
13
14
14
14
15
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Винт М6х50 | |
| 2 | 2***1 | Шайба | |
| 3 | 6***7 | Втулка распорная | |
| 4 | 2***9 | Подушка крепления радиатора малая | |
| 5 | 2***4 | Шайба 6Т | |
| 6 | 2***8 | Гайка М6-6Н | |
| 7 | 2***6 | Болт М8х1,25х20 | |
| 8 | 2***5 | Шайба 8,4 | |
| 9 | 2***5 | Шайба 8,65Г.029 | |
| 10 | 2***0 | Гайка М8х1,25 | |
| 11 | 6***0 | Кронштейн крепления масляного радиатора правый | |
| 12 | 2***1 | Шланг масляных радиаторов короткий | |
| 13 | 2***0 | Шплинт 5,6х25 | |
| 14 | 2***2 | Пряжка хомута | |
| 15 | 2***0 | Лента стяжная хомута | |
| 16 | 6***0 | Трубка соединительная | |
| 17 | 2***2 | Гайка М4х0,7 | |
| 18 | 2***2 | Винт М4х0,7х12 | |
| 19 | 6***0 | Уплотнитель радиатора | |
| 20 | 6***0 | Щиток боковой | |
| 21 | 2***0 | Уплотнитель боковой | |
| 22 | 2***1 | Планка | |
| 23 | 2***8 | Болт М6х1х16 | |
| 24 | 2***2 | Шплинт 2х12 | |
| 25 | 2***2 | Палец 8х20 | |
| 26 | 6***0 | Поперечина шторки | |
| 27 | 3***0 | Ось ролика привода шторки | |
| 28 | 2***1 | Ролик привода шторки | |
| 29 | 2***1 | Ограничитель троса | |
| 30 | 2***8 | Втулка | |
| 31 | 3***8 | Кляммер 10 | |
| 32 | 6***6 | Труба направляющая | |
| 33 | 6***7 | Трос шторки с цепочкой и оболочкой | |
| 34 | 6***4 | Привод шторки в сборе | |
| 35 | 2***8 | Кольцо | |
| 36 | 2***4 | Болт М8х16 | |
| 37 | 2***4 | Крючок | |
| 38 | 2***5 | Втулка | |
| 39 | К***0 | Кран ВС11-0 | |
| 40 | 2***5 | Патрубок подводящий | |
| 41 | 2***8 | Патрубок отводящий | |
| 42 | 2***0 | Прокладка патрубка | |
| 43 | 2***0 | Шланг масляного радиатора отводящий | |
| 44 | 2***3 | Шланг масляного радиатора подводящий | |
| 45 | 5***0 | Радиатор масляный в сборе | |
| 46 | 6***0 | Кронштейн крепления масляного радиатора левый | |
| 47 | 6***1 | Упор левый | |
| 48 | 6***0 | Упор правый | |
| 49 | 6***4 | Шторка радиатора | |
| 50 | 2***8 | Стержень направляющий | |
| 51 | 2***2 | Болт М6х25 | |
| 52 | 2***4 | Шайба 6,4 |
