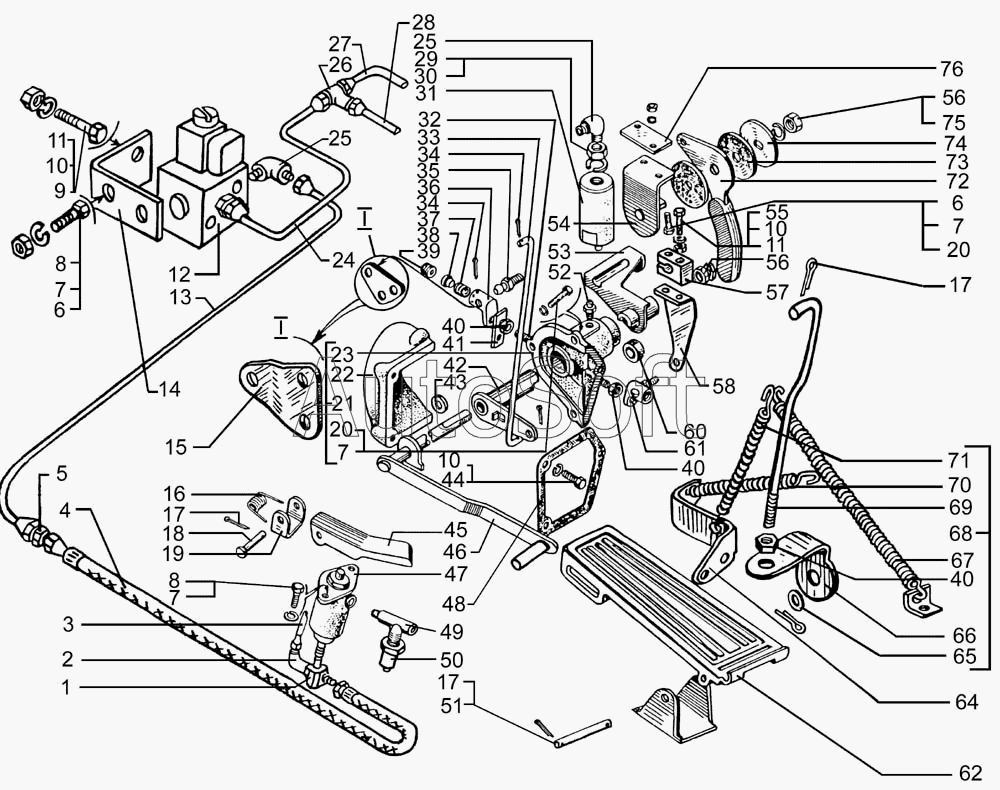

Каталог запасных частей к технике: КрАЗ-7133H4 (2006). Привод управления подачей топлива и остановом двигателя противоугонным устройством
3
11
11
6
6
55
44
20
20
8
8
9
50
12
56
56
24
28
13
27
31
16
19
45
17
17
17
40
40
40
26
49
2
25
25
5
52
18
47
34
34
30
75
10
10
10
7
7
7
7
43
65
29
71
35
39
38
37
36
61
32
57
67
60
58
22
23
64
51
46
62
21
74
14
4
1
66
69
68
53
76
54
73
42
48
41
70
33
72
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 347502 | 3***2 | Штуцер К1/8"хМ10х1 | |
| 6443-1108011 | 6***1 | Рычаг в сборе | |
| 1 | 2***4 | Тройник специальный | |
| 2 | 3***3 | Угольник К1/8"хМ16х1,5 | |
| 3 | 2***4 | Трубопровод подводящий | |
| 4 | 6***3 | Шланг к пневмокамере блока дифференциала заднего моста | |
| 5 | 3***7 | Штуцер М10х1хМ10х1 | |
| 6 | 2***8 | Гайка М6-6Н | |
| 7 | 2***4 | Шайба 6Т | |
| 8 | 2***8 | Болт М6х1х16 | |
| 9 | 2***2 | Болт М8-6gх65 | |
| 10 | 2***5 | Шайба 8,65Г.029 | |
| 11 | 2***0 | Гайка М8х1,25 | |
| 12 | 1***1 | Клапан с электромагнитом | |
| 13 | 6***2 | Трубопровод от пневмоклапана к электро-пневмоклапану | |
| 14 | 6***0 | Кронштейн | |
| 15 | 6***9 | Кронштейн рычага | |
| 16 | 2***4 | Пружина педали | |
| 17 | 2***9 | Шплинт 3,2х20 | |
| 18 | 2***1 | Палец 10х38 | |
| 19 | 2***2 | Кронштейн педали управления вспомогательным тормозом | |
| 20 | 2***0 | Болт М6х20 | |
| 21 | 2***2 | Кронштейн педали управления подачей топлива в сборе | |
| 22 | 2***6 | Крышка корпуса кронштейна педали | |
| 23 | 2***5 | Корпус кронштейна педали управления подачей топлива | |
| 24 | 6***0 | Трубопровод от электропневмоклапана к тройнику | |
| 25 | 3***4 | Угольник К1/8"хМ10х1 | |
| 26 | 3***9 | Тройник проходной 6 | |
| 27 | 6***4 | Трубопровод к силовому цилиндру | |
| 28 | 6***6 | Трубопровод вспомогательного тормоза | |
| 29 | 2***6 | Гайка М16х1,5-6Н | |
| 30 | 2***9 | Шайба 16 ОТ | |
| 31 | 2***1 | Цилиндр силовой | |
| 32 | 6***1 | Тяга | |
| 33 | 2***8 | Тяга рычага ручного управления подачей топлива | |
| 34 | 2***5 | Шплинт 2,5х20 | |
| 35 | 2***1 | Палец шаровой | |
| 36 | 2***7 | Наконечник тяги рычага управления подачей топлива левый | |
| 37 | 2***8 | Пружина наконечника тяги рычага управления подачей топлива | |
| 38 | 2***9 | Сухарь наконечника тяги рычага управления подачей топлива | |
| 39 | 2***0 | Пробка наконечника тяги рычага управления подачей топлива | |
| 40 | 3***8 | Гайка М8 | |
| 41 | 2***1 | Кронштейн пружины | |
| 42 | 2***1 | Рычаг ручного управления подачей топлива | |
| 43 | 2***8 | Шайба 19 | |
| 44 | 2***6 | Болт М8х1,25х20 | |
| 45 | 2***0 | Педаль вспомогательной тормозной системы | |
| 46 | 6***5 | Рычаг | |
| 47 | 2***0 | Пневмоклапан | |
| 48 | 2***4 | Прокладка корпуса педали | |
| 49 | 3***8 | Тройник | |
| 50 | А***3 | Включатель электромагнита | |
| 51 | 6***0 | Ось педали | |
| 52 | 2***0 | Масленка К1/8" | |
| 53 | 6***0 | Рычаг останова двигателя | |
| 54 | 2***8 | Кронштейн ручки тяги рычага ручного управления подачей топлива | |
| 55 | 2***6 | Болт М8х45 | |
| 56 | 2***5 | Гайка М12х1,25 | |
| 57 | 6***1 | Втулка рычага | |
| 58 | 6***3 | Рычаг | |
| 60 | 2***1 | Втулка распорная | |
| 61 | 2***0 | Наконечник тяги рычага управления подачей топлива правый | |
| 62 | 6***4 | Педаль управления подачей топлива | |
| 64 | 6***3 | Кронштейн | |
| 65 | 2***6 | Шайба 10,5 | |
| 66 | 2***1 | Кронштейн тяги | |
| 67 | 2***0 | Пружина возвратная | |
| 68 | 2***1 | Тяга рычага останова двигателя в сборе | |
| 69 | 2***8 | Тяга рычага останова двигателя | |
| 70 | 2***1 | Пружина возвратная | |
| 71 | 2***6 | Пружина | |
| 72 | 2***4 | Ручка тяги рычага ручного управления подачей топлива | |
| 73 | 2***9 | Шайба | |
| 74 | 2***4 | Шайба фасонная | |
| 75 | 2***7 | Шайба 12 ОТ | |
| 76 | 2***1 | Усилитель кронштейна |
