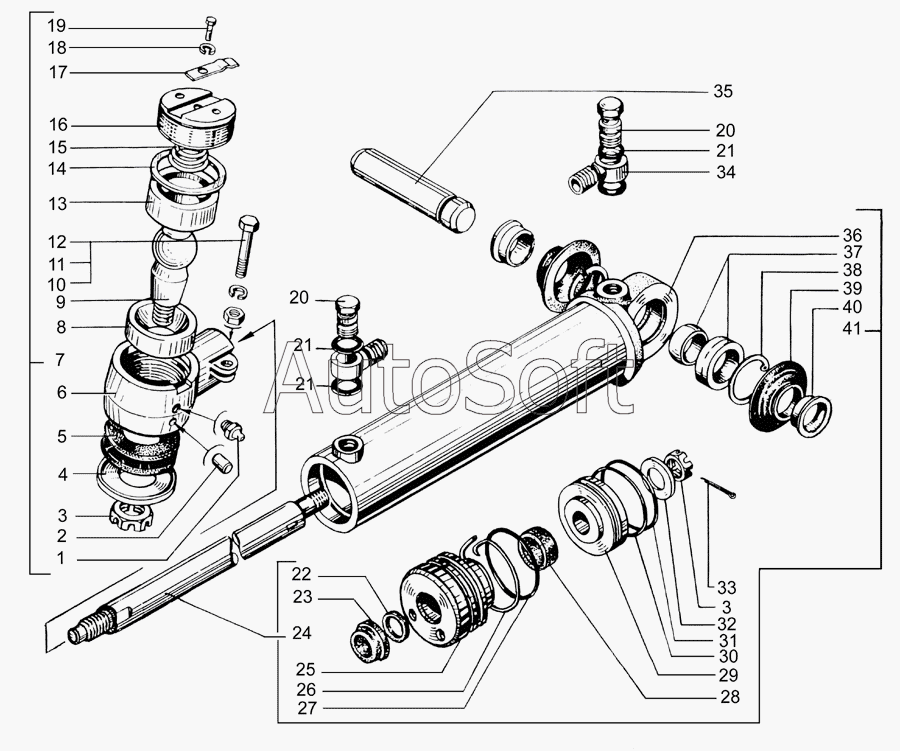

Каталог запасных частей к технике: КрАЗ-64431-02 (2008). Цилиндр силовой
9
41
6510-3405010
36
40
39
29
31
24
25
28
23
21
21
21
6
38
22
30
27
7
26
34
20
20
35
13
15
8
5
16
17
4
14
37
19
12
10
3
3
32
18
11
33
1
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6510-3405010 | 6***0 | Цилиндр в сборе | |
| 1 | 2***2 | Масленка 6 | |
| 2 | 3***8 | Штифт 5х12 | |
| 3 | 2***7 | Гайка М18х1,5 | |
| 4 | 2***9 | Обойма сальника | |
| 5 | 2***0 | Уплотнитель | |
| 6 | 6***5 | Наконечник | |
| 7 | 6***0 | Наконечник в сборе | |
| 8 | 2***2 | Сухарь нижний | |
| 9 | 2***2 | Палец шаровой | |
| 10 | 2***4 | Гайка М12 | |
| 11 | 2***7 | Шайба 12 ОТ | |
| 12 | 2***6 | Болт М6х45 | |
| 13 | 6***0 | Сухарь верхний | |
| 14 | 2***2 | Кольцо 054-058-25-2-3 | |
| 15 | 2***1 | Пружина | |
| 16 | 6***6 | Пробка | |
| 17 | 6***7 | Пластина стопорная | |
| 18 | 2***4 | Шайба 6Т | |
| 19 | 2***6 | Болт М6-6gх12 | |
| 20 | 6***7 | Болт приводной | |
| 21 | 2***7 | Кольцо 018-022-25-2-2 | |
| 22 | 6***9 | Кольцо 025-030-30-2-2 | |
| 23 | 6***0 | Грязесъемник | |
| 24 | 6***6 | Шток | |
| 25 | 6***8 | Крышка | |
| 26 | 6***5 | Штифт | |
| 27 | 6***5 | Кольцо 062-070-46-2-3 | |
| 28 | 6***7 | Манжета | |
| 29 | 6***2 | Поршень | |
| 30 | 6***4 | Кольцо 057-065-46-2-2 | |
| 31 | 6***4 | Кольцо | |
| 32 | 2***8 | Шайба 19 | |
| 33 | 2***6 | Шплинт 3,6х40 | |
| 34 | 6***6 | Наконечник | |
| 35 | 6***2 | Палец кронштейна | |
| 36 | 6***3 | Труба цилиндра | |
| 37 | Ш***0 | Подшипник шарнирный | |
| 38 | 6***8 | Кольцо Б-47 | |
| 39 | 6***1 | Уплотнитель | |
| 40 | 6***2 | Втулка | |
| 41 | 6***0 | Цилиндр гидравлический в сборе |
