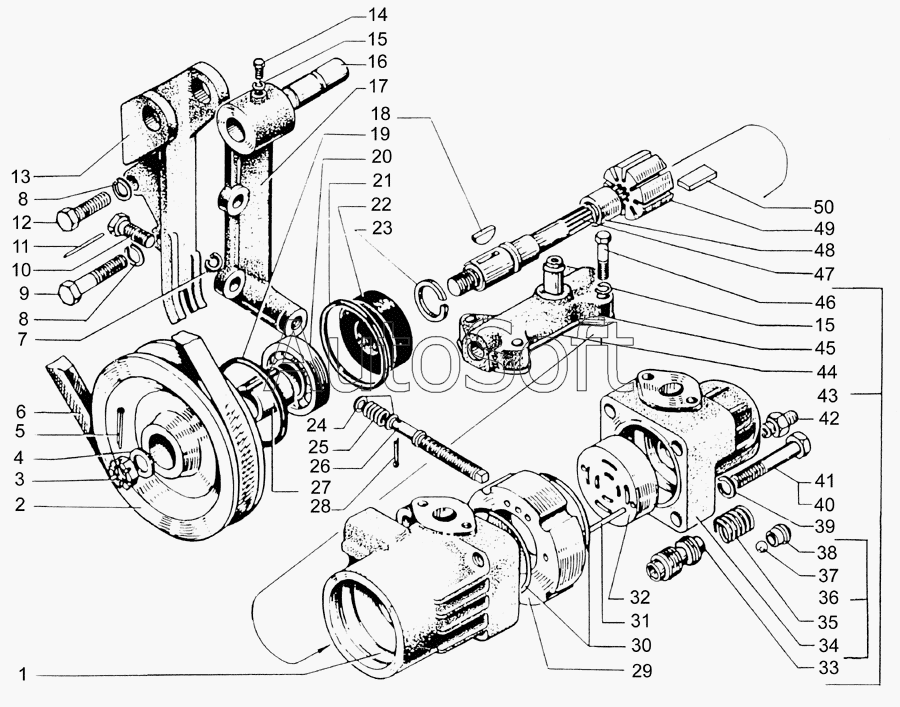

Каталог запасных частей к технике: КрАЗ-64431-02 (2008). Насос масляный рулевого усилителя
42
21
65055-3407190-10
256Б-3407199-01
43
13
17
6
1
36
34
16
26
47
2
27
49
50
30
29
32
33
35
45
44
25
48
20
40
3
39
4
12
14
46
9
10
24
15
15
8
8
7
28
5
11
38
41
23
37
19
22
18
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 256Б-3407199-01 | 2***1 | Насос масляный в сборе | |
| 65055-3407190-10 | 6***0 | Насос масляный | |
| 1 | 1***1 | Корпус насоса | |
| 2 | 2***Б | Шкив насоса | |
| 3 | 4***4 | Гайка М16х1,5 | |
| 4 | 1***1 | Шайба 16 | |
| 5 | 2***5 | Шплинт 4х36 | |
| 6 | 5***9 | Ремень привода насоса | |
| 7 | 2***7 | Шайба 12 ОТ | |
| 8 | 2***6 | Шайба 10,2 | |
| 9 | 2***9 | Болт М10х30 | |
| 10 | 2***6 | Болт М12х1,15х30 | |
| 11 | 2***4 | Шплинт 1,6х25 | |
| 12 | 2***7 | Болт М10-6gх90 | |
| 13 | 2***1 | Кронштейн | |
| 14 | 2***6 | Болт М6-6gх12 | |
| 15 | 2***4 | Шайба 6Т | |
| 16 | 2***4 | Ось кронштейна | |
| 17 | 2***5 | Кронштейн подвижный | |
| 18 | 4***1 | Шпонка | |
| 19 | 3***2 | Кольцо упорное | |
| 20 | 1***3 | Подшипник шариковый | |
| 21 | 1***А | Проставка насоса | |
| 22 | 3***7 | Манжета 24х46 | |
| 23 | 3***1 | Шайба | |
| 24 | 2***6 | Шайба 10,5 | |
| 25 | 2***2 | Пружина регулировочного винта | |
| 26 | 2***1 | Винт | |
| 27 | 1***7 | Втулка шкива | |
| 28 | 2***9 | Шплинт 3,2х20 | |
| 29 | 5***3 | Статор насоса | |
| 30 | 1***2 | Кольцо уплотнительное | |
| 31 | 8***7 | Штифт установочный | |
| 32 | 1***5 | Диск распределительный | |
| 33 | 1***A | Клапан перепускной в сборе | |
| 34 | 1***3 | Крышка насоса | |
| 35 | 1***1 | Пружина перепускного клапана | |
| 36 | 2***2 | Крышка в сборе | |
| 37 | 3***1 | Шарик-клапан | |
| 38 | 3***2 | Седло | |
| 39 | 4***7 | Шайба 10 | |
| 40 | 4***7 | Болт М10-6gх70 | |
| 41 | 3***2 | Болт | |
| 42 | 2***0 | Переходник | |
| 43 | 6***0 | Насос в сборе | |
| 44 | 1***7 | Прокладка уплотнительная коллектора | |
| 45 | 2***0 | Коллектор насоса | |
| 46 | 2***6 | Болт М6х35 | |
| 47 | 1***7 | Валик насоса | |
| 48 | 1***E | Подшипник игольчатый | |
| 49 | 5***8 | Ротор насоса | |
| 50 | 5***1 | Лопасть ротора |
