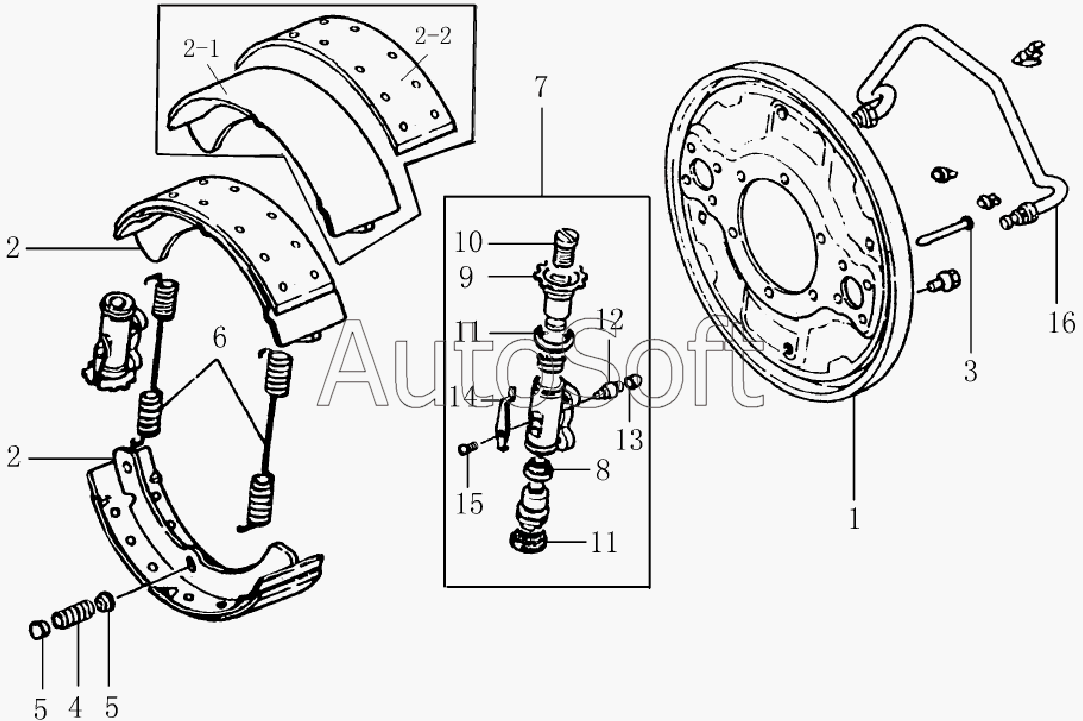

Каталог запасных частей к технике: JAC Motors HFC 1020K-D126 (2006). 3502D120 Rear brake assembly
16
15
14
13
12
11
11
10
9
8
7
6
5
5
4
3
2
2
2
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501010-D120 | 3***0 | rear left brake unit | |
| 3501020-D120 | 3***0 | rear right brake unit | |
| HF324-01-02-001 | H***1 | brake shoe | |
| HF324-01-02-002 | H***2 | brake facing | |
| HF324-03-01 | H***1 | rear left brake floor | |
| HF324-03-03 | H***3 | rear wheel-brake cylinder body unit | |
| HF324-04-03 | H***3 | rear wheel-brake cylinder body unit | |
| HF324-04-04 | H***4 | rear wheel-brake cylinder body unit | |
| 1 | H***1 | rear right brake floor | |
| 2 | H***2 | brake shoe with friction linging unit | |
| 3 | B***8 | brake shoe press spring rod | |
| 4 | B***0 | brake shoe press spring | |
| 5 | B***9 | brake shoe press spring seat | |
| 6 | H***3 | brake shoe pull spring | |
| 7 | H***4 | rear wheel-brake cylinder body unit | |
| 8 | Z***A | wheel-brake cylinder rubber cup | |
| 9 | H***3 | rear wheel-brake cylinder piston | |
| 10 | H***4 | adjusting bolt | |
| 11 | 1***A | wheel-brake cylinder dustproof cover | |
| 12 | P***1 | thread plug | |
| 13 | R***1 | sealing ring | |
| 14 | H***5 | lock piece | |
| 15 | Q***8 | cross-recessed flat-head screw | |
| 16 | H***2 | rear brake oil pipe |
