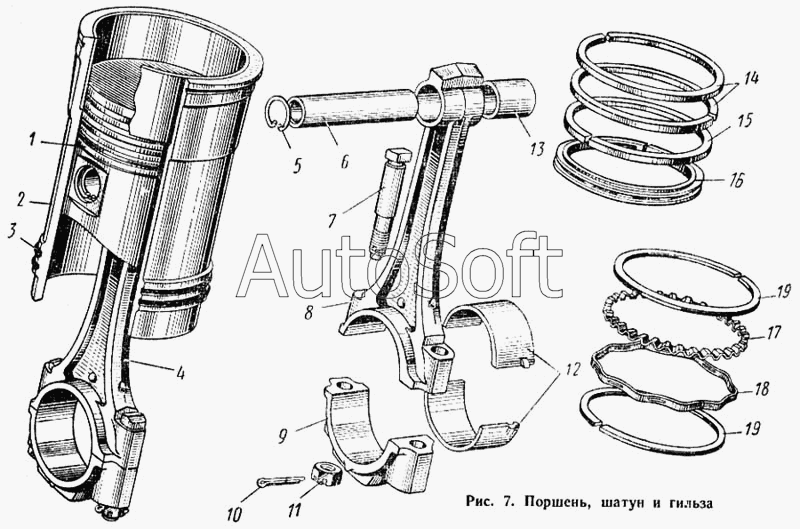

Каталог запасных частей к технике: КАЗ 608. Поршень, шатун и гильза
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110-1004020-Р1 | 1***1 | Палец поршневой, увеличенный на 0,12 мм | |
| 110-1004020-Р2 | 1***2 | Палец поршневой, увеличенный на 0,20 им | |
| 130-1000101 | 1***1 | Комплект поршневых колец для одного двигателя | |
| 130-1000101-Р1 | 1***1 | Комплект поршневых колец, увеличенных на 0,5 мм, для одного двигателя | |
| 130-1000101-Р2 | 1***2 | Комплект поршневых колец, увеличенных на 1,0 мм, для одного двигателя | |
| 130-1000101-Р3 | 1***3 | Комплект поршневых колец увеличенных на 1,5 мм, для одного Двигателя | |
| 130-1000104-А | 1***А | Комплект шатунных вкладышей для одною двигателя | |
| 130-1000104-АР1 | 1***1 | Комплект шатунных вкладышей, уменьшенных на 0,05 мм, для одного двигателя | |
| 130-1000104-АР6 | 1***6 | Комплект шатунных вкладышей, уменьшенных на 1,5 мм, для одного двигателя | |
| 130-1000104-БР2 | 1***2 | Комплект шатунных вкладышей, уменьшенных на 0,25 мм для одного двигателя | |
| 130-1000104-БР3 | 1***3 | Комплект шатунных вкладышей, уменьшенных на 0,5 мм, дли одного двигателя | |
| 130-1000104-БР4 | 1***4 | Комплект шатунных вкладышей, уменьшенных на 0,75 мм Для одного двигателя | |
| 130-1000104-БР5 | 1***5 | Комплект шатунных вкладышей, уменьшенных на 1,0 мм, для одного двигателя | |
| 130-1000106 | 1***6 | Комплект поршня и поршневого пальца на один цилиндр (Р1, Р2, Р3) | |
| 130-1000107-А | 1***А | Вал коленчатый с комплектом вкладышей шатунах и коренных подшипников и упорными шайбами на один двигатель | |
| 130-1002058-Б | 1***Б | Крышка распределительных шестерен с сальником коленчатого вала и втулками а сборе | |
| 130-1004015-Р1 | 1***1 | Поршень, увеличенный на 0,5 мм | |
| 130-1004015-Р2 | 1***2 | Поршень, увеличенный на 1,0 мм | |
| 130-1004015-Р3 | 1***3 | Поршень, увеличенный на 1,5 мм | |
| 130-1004025-Р1 | 1***1 | Кольцо поршневое компрессионное нижнее, увеличенное на 0,5 мм | |
| 130-1004025-Р2 | 1***2 | Кольцо поршневое компрессионное нижнее, увеличенное на 1,0 мм | |
| 130-1004025-Р3 | 1***3 | Кольцо поршневое компрессионное нижнее, увеличенное на 1,5 мм | |
| 130-1004030-Р1 | 1***1 | Кольцо поршневое компрессионное верхнее, увеличенное на 0,5 ми | |
| 130-1004030-Р2 | 1***2 | Кольцо поршневое компрессионное верхнее, увеличенное на 1,0 мм | |
| 130-1004030-Р3 | 1***3 | Кольцо поршневое компрессионное верхнее, увеличенное на 1,5 мм | |
| 130-1004035-АР1 | 1***1 | Комплект деталей поршневого маслосъемного кольца, увеличенный на 0,5 мм | |
| 130-1004035-АР2 | 1***2 | Комплект деталей поршневого маслосъемного кольца, увеличенный на 1,0 мм | |
| 130-1004035-АР3 | 1***3 | Комплект деталей поршневого маслосъемного кольца, увеличенный на 1,5 мм | |
| 130-1004038-Р1 | 1***1 | Расширитель маслосъемного поршневого кольца радиальный, увеличенный на 1,0 мм | |
| 130-1004041-Р1 | 1***1 | Диск маслосъемного поршневого кольца кольцевой, увеличенный на 0,5 мм | |
| 130-1004041-Р2 | 1***2 | Диск маслосъемного поршневого кольца кольцевой, увеличенный на 1,0 мм | |
| 130-1004041-Р3 | 1***3 | Диск маслосъемного поршневого полым кольцевой, увеличенный на 1,5 мм | |
| 130-1004058-АР1 | 1***1 | Вкладыш шатуна, уменьшенный на 0,05 мм | |
| 130-1004058-АР6 | 1***6 | Вкладыш шатуна, уменьшенный на 1,5 мм | |
| 130-1004058-БР2 | 1***2 | Вкладыш шатуна, уменьшенный на 0,25 мм | |
| 130-1004058-БР3 | 1***3 | Вкладыш шатуна, уменьшенный на 0,5 мм | |
| 130-1004058-БР4 | 1***4 | Вкладыш шатуна, уменьшенный на 0,75 мм | |
| 130-1004058-БР5 | 1***5 | Вкладыш шатуна, уменьшенный на 1,0 мм | |
| 1 | 1***5 | Поршень | |
| 2 | 1***2 | Гильза цилиндров в сборе | |
| 3 | 1***4 | Кольцо гильзы уплотнительное | |
| 4 | 1***5 | Шатун в сборе | |
| 5 | 1***2 | Кольцо поршневого пальца стопорное | |
| 6 | 1***0 | Палец поршневой | |
| 7 | 1***А | Болт крышки шатуна | |
| 8 | 1***0 | Шатун | |
| 9 | 1***5 | Крышка шатуна | |
| 10 | 2***8 | Шплинт | |
| 11 | 1***4 | Шайба болта | |
| 12 | 1***А | Вкладыш шатуна | |
| 13 | 1***2 | Втулка шатуна | |
| 14 | 1***0 | Кольцо поршневое компрессионное верхнее | |
| 15 | 1***5 | Кольцо поршневое компрессионное нижнее | |
| 16 | 1***А | Комплект деталей маслосъемного кольца на один поршень | |
| 17 | 1***9 | Расширитель маслосъемного поршневого кольца осевой | |
| 18 | 1***8 | Расширитель маслосъемного поршневого кольца радиальные | |
| 19 | 1***1 | Диск маслосъемного поршневого кольца кольцевой |
