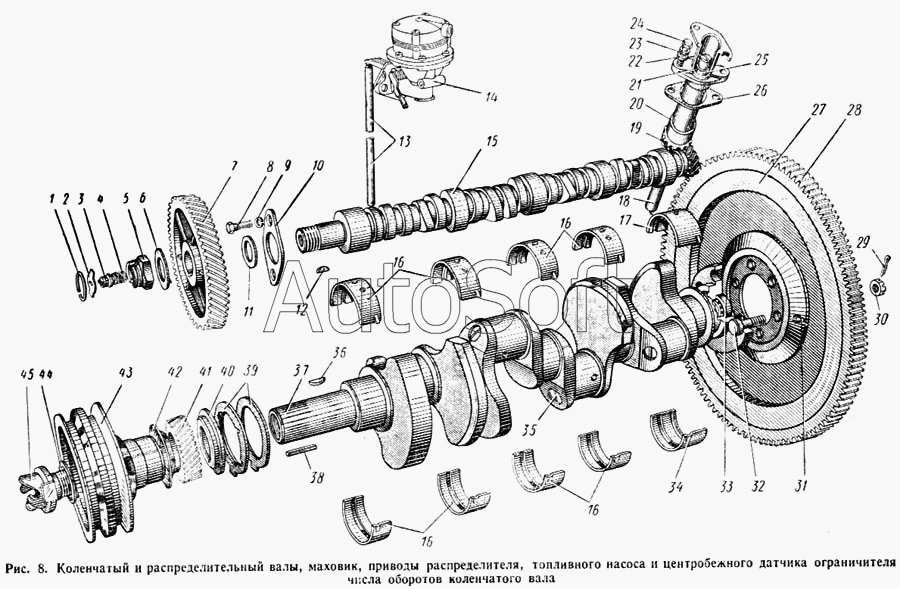

Каталог запасных частей к технике: КАЗ 608. Коленчатый и распределительный валы, маховик, приводы распределителя топливного насоса и центробежного датчика ограничителя числа оборотов коленчатого вала
19
27
26
25
24
23
22
21
20
28
18
17
16
15
14
13
12
11
37
45
44
43
42
41
40
39
38
10
36
35
34
33
32
31
30
29
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1000102-Б | 1***Б | Комплект вкладышей коренных подшипников для одного двигателя | |
| 130-1000102-БГ3 | 1***3 | То же уменьшенных на 0,5 мм для одного двигателя | |
| 130-1000102-БР1 | 1***1 | Комплект вкладышей коренных подшипников, уменьшенных на 0,05 мм, для одного двигатели | |
| 130-1000102-БР2 | 1***2 | Комплект вкладышей коренных подшипников уменьшенных из 0,25 мм, для одного двигатели | |
| 130-1000102-БР4 | 1***4 | Комплект вкладышей коренных подшипников, уменьшенных на 0,75 мм, для одного двигателя | |
| 130-1000102-БР5 | 1***5 | Комплект вкладышей коренных подшипников, уменьшенных на 1,0 мм, для одного двигателя | |
| 130-1000102-БР6 | 1***6 | Комплект вкладышей коренных подшипников, уменьшенных на 1,5 мм, для одного двигателя | |
| 130-1005172-5Р5 | 1***5 | То же, уменьшенный па 1,0 мм | |
| 130-1005172-БР1 | 1***1 | Вкладыш переднего и промежуточного подшипников, уменьшенный на 0,5 мм по диаметру | |
| 130-1005172-БР2 | 1***2 | То же, уменьшенный на 0,25 мм | |
| 130-1005172-БР3 | 1***3 | То же, уменьшенный на 0,5 мм | |
| 130-1005172-БР4 | 1***4 | То же, уменьшенный на 0,75 мм | |
| 130-1005172-ВР6 | 1***6 | То же, уменьшенный на 1,5 мм | |
| 130-1005178-БР1 | 1***1 | Вкладыш заднего подшипника, верхний, уменьшенный на 0,05 мм по диаметру | |
| 130-1005178-БР2 | 1***2 | То же уменьшенный на 0,25 мм | |
| 130-1005178-БР3 | 1***3 | То же, уменьшенный па 0,5 мм | |
| 130-1005178-БР4 | 1***4 | То же, уменьшенный на 0,75 мм | |
| 130-1005178-БР5 | 1***5 | То же, уменьшенный на 1,0 мм | |
| 130-1005178-БР6 | 1***6 | То же, уменьшенный на 1,5 мм | |
| 130-1005179-БР1 | 1***1 | Вкладыш заднего подшипника нижний, уменьшенный на 0,05 мм по диаметру | |
| 130-1005179-БР2 | 1***2 | То же, уменьшенный на 0,25 мм | |
| 130-1005179-БР3 | 1***3 | Вкладыш заднего подшипника нижний, уменьшенный на 05 мм по диаметру | |
| 130-1005179-БР4 | 1***4 | То же уменьшенный на 0,75 мм | |
| 130-1005179-БР5 | 1***5 | То же, уменьшенный на 1,0 мм | |
| 130-1005179-БР6 | 1***6 | То же уменьшенный на 1,5 мм | |
| 130-1016014-Б | 1***Б | Вал привода распределителя с муфтой в сборе | |
| 305416-П | 3***П | Штифт шестерни | |
| 1 | 1***9 | Кольцо валика привода центробежного датчика замковое | |
| 2 | 1***7 | Шайба валика привода центробежного датчика опорная | |
| 3 | 1***4 | Валик привода центробежного датчика | |
| 4 | 1***6 | Пружина валика привода центробежного датчика | |
| 5 | 1***1 | Гайка распределительного вала | |
| 6 | 1***2 | Шайба распределительного вала | |
| 7 | 1***4 | Шестерня распределительного вала | |
| 8 | 2***8 | Болт крепления упорного фланца | |
| 9 | 2***2 | Шайба пружинная | |
| 10 | 1***8 | Фланец распределительного вала упорный | |
| 11 | 1***9 | Кольцо шестерни распределительного вала стопорное | |
| 12 | 4***П | Шпонка шестерни | |
| 13 | 1***2 | Штанга привода топливного насоса (с наплавкой) | |
| 14 | 1***Б | Топливный насос Б10 со штуцером в сборе | |
| 15 | 1***5 | Вал распределительный | |
| 16 | 1***Б | Вкладыш переднего и промежуточного подшипников | |
| 17 | 1***Б | Вкладыш заднего подшипника верхний | |
| 18 | 1***6 | Вал привода распределителя | |
| 19 | 1***8 | Шестерня привода распределителя | |
| 20 | 1***Б | Корпус привода распределителя | |
| 21 | 2***П | Штифт муфты | |
| 22 | 2***8 | Шайба | |
| 23 | 2***2 | Шайба пружинная | |
| 24 | 2***8 | Болт кропления корпуса масляного фильтра | |
| 25 | 1***2 | Муфта соединительная | |
| 26 | 1***9 | Прокладка корпуса привода распределителя | |
| 27 | 1***А | Маховик | |
| 28 | 1***5 | Кольцо маховика зубчатое | |
| 29 | 2***8 | Шплинт | |
| 30 | 2***8 | Гайка | |
| 31 | 3***П | Масленка в сборе | |
| 32 | 1***7 | Болт крепления маховика | |
| 33 | 1***5 | Подшипник первичного вала передний в сборе | |
| 34 | 1***Б | Вкладыш заднего подшипника нижний | |
| 35 | 4***П | Пробка | |
| 36 | 4***П | Шпонка шестерни | |
| 37 | 1***Б | Вал коленчатый с пробками в сборе | |
| 38 | 4***П | Шпонка шкива коленчатого вала | |
| 39 | 1***3 | Шайба упорного подшипника коленчатого вала | |
| 40 | 1***5 | Шайба коленчатого вала | |
| 41 | 1***0 | Шестерня коленчатого вала | |
| 42 | 1***2 | Маслоотражатель коленчатого вала | |
| 43 | 1***0 | Шкив коленчатого вала | |
| 44 | 1***1 | Шайба храповика коленчатого вала замковая | |
| 45 | 1***2 | Храповик коленчатого вала |
