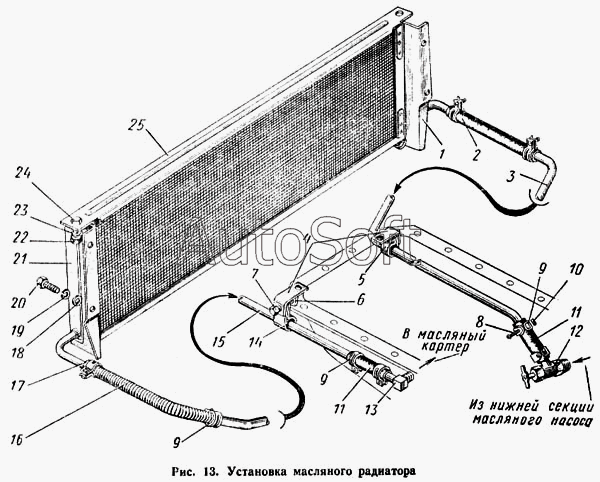

Каталог запасных частей к технике: КАЗ 608. Установка масляного радиатора
13
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***Б | Кронштейн масляного радиатора правый | |
| 2 | 1***Б | Шланг подвода наела к радиатору | |
| 3 | 6***4 | Труба подвода масла | |
| 4 | 6***7 | Скоба крепления трубы масляного радиатора | |
| 5 | 1***В | Хомут крепления трубки | |
| 6 | 2***8 | Гайка крепления облицовки | |
| 7 | 2***8 | Болт крепления хомута | |
| 8 | 2***8 | Винт крепления хомута | |
| 9 | 2***8 | Хомут крепления шланга | |
| 10 | 2***8 | Гайка | |
| 11 | 1***8 | Шланг трубы масляного радиатора | |
| 12 | 1***0 | Крап системы отопителя в сборе | |
| 13 | 1***9 | Угольник слива масла | |
| 14 | 1***3 | Прокладка хомута | |
| 15 | 6***А | Труба отвода млела | |
| 16 | 1***5 | Оболочка шланга отвода | |
| 17 | 1***Б | Шланг отвода масла от радиатора | |
| 18 | 2***8 | Шайба тяги | |
| 19 | 2***8 | Шайба пружинная | |
| 20 | 2***8 | Болт крепления сиденья | |
| 21 | 6***Б | Кронштейн масляного радиатора левый | |
| 22 | 2***8 | Гайка | |
| 23 | 2***2 | Шайба пружинная | |
| 24 | 2***8 | Болт крепленая масляного радиатора | |
| 25 | 1***В | Радиатор масляный в сборе |
