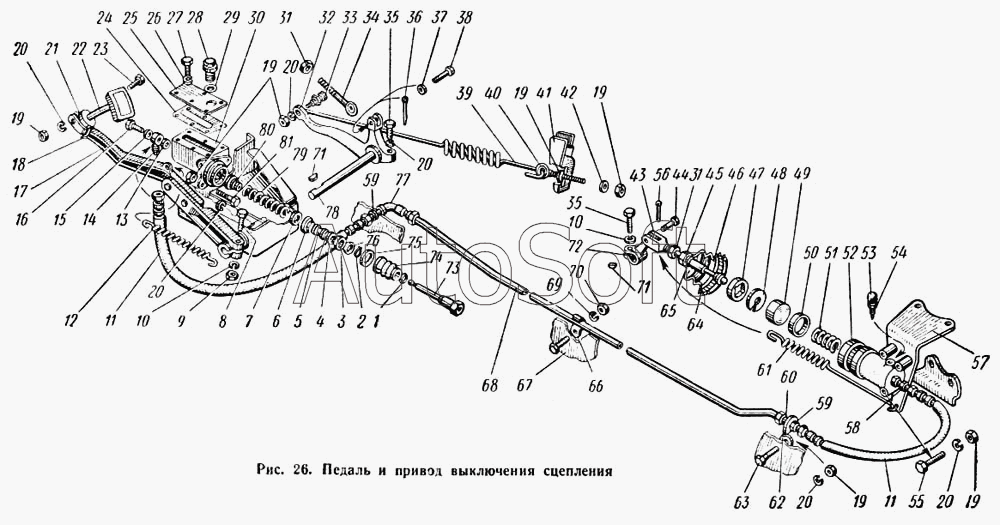

Каталог запасных частей к технике: КАЗ 608. Педаль и привод выключения сцепления
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
20
20
21
22
23
25
26
26
26
27
27
28
28
29
29
30
30
31
31
32
34
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
64
65
66
67
68
69
70
71
71
71
72
73
73
74
74
75
75
76
76
77
78
79
79
80
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-1602046 | 1***6 | Вилка выключения сцепления | |
| 120-1602051 | 1***1 | Втулка оси педали выключения сцепления | |
| 130-1602044 | 1***4 | Рычаг вилки выключения сцепления в сборе | |
| 130-1602052 | 1***2 | Муфта подшипника выключения сцепления в сборе | |
| 130-1602054 | 1***4 | Муфта подшипника выключения сцепления | |
| 130-1602077 | 1***7 | Пружина муфты выключения сцепления оттяжная | |
| 130Я5-1700009 | 1***9 | Коробка передач с ручным тормозом и муфтой выключения в сборе | |
| 200315-П8 | 2***8 | Болт хомута глушителя стяжной | |
| 250512-П8 | 2***8 | Гайка клина | |
| 250559-П8 | 2***8 | Ганка | |
| 252136-П2 | 2***2 | Шайба пружинная | |
| 252138-П2 | 2***2 | Шайба пружинная | |
| 262542-П1 | 2***1 | Пробка | |
| 294437-П | 2***П | Заклепка | |
| 296472-П8 | 2***8 | Пробка технологическая | |
| 296472-П8 | 2***8 | Пробка технологическая | |
| 304098-П8 | 3***8 | Шпилька крепления коробки передач | |
| 304814-П8 | 3***8 | Пресс-масленка в сборе | |
| 304819-П | 3***П | Масленка в сборе | |
| 306559-П | 3***П | Подшипник выключения сцепления в сборе | |
| 51-3505010-Z | 5***Z | Цилиндр привода выключения сцепления главный в сборе | |
| 605-1602048 | 6***8 | Накладка педали сцепления | |
| 608-1602010 | 6***0 | Цилиндр привода выключения сцепления главный со штуцером в сборе | |
| 608-1602014 | 6***4 | Цилиндр привода выключения сцепления главный в сборе | |
| 608-1602017 | 6***7 | Педаль сцепления {задняя часть) | |
| 608-1602021 | 6***1 | Педаль сцепления (передняя часть) | |
| 608-1602059 | 6***9 | Шайба оси педали сцепления | |
| 608-1602070 | 6***0 | Угольник привода сцепления поворотный в сборе | |
| 608-1602077-Б | 6***Б | Штуцер главного цилиндра угловой | |
| 608-1602080 | 6***0 | Кронштейн крепления главного цилиндра сцепления в сборе | |
| 608-1602081 | 6***1 | Ушко | |
| 608-1602083 | 6***3 | Труба оси педали выключения сцепления в сборе | |
| 608-1602088 | 6***8 | Опора трубы оси педали выключения сцепления | |
| 608-1602120 | 6***0 | Цилиндр управления сцеплением в сборе | |
| 608-1700009 | 6***9 | Коробка передач с ручным тормозом и муфтой выключения сцепления в сборе | |
| 608-3408158 | 6***8 | Гайка соединительная | |
| 608-3506013 | 6***3 | Прокладка штуцера главного цилиндра | |
| 608В-1700009 | 6***9 | Коробка передач с ручным тормозом и муфтой выключения сцепления в сборе | |
| 1 | 5***7 | Кольцо защитного колпака стяжное малое | |
| 1 | 5***7 | Кольцо защитного колпака стяжное малое | |
| 2 | 5***8 | Кольцо упорной шайбы поршня стопорное | |
| 2 | 5***8 | Кольцо упорной шайбы поршня стопорное | |
| 3 | 5***3 | Манежа поршня наружная уплотнительная | |
| 3 | 5***3 | Манежа поршня наружная уплотнительная | |
| 4 | 5***4 | Кольцо наружной уплотнительной манжеты поршня | |
| 4 | 5***4 | Кольцо наружной уплотнительной манжеты поршня | |
| 5 | 5***8 | Поршень главного цилиндра в сборе | |
| 5 | 5***8 | Поршень главного цилиндра в сборе | |
| 6 | 5***5 | Манжета поршня у плот ни тельная внутренняя | |
| 6 | 5***5 | Манжета поршня у плот ни тельная внутренняя | |
| 7 | 5***2 | Держатель возвратной пружины поршня | |
| 7 | 5***2 | Держатель возвратной пружины поршня | |
| 8 | 2***8 | Болт крепления картера сцепления | |
| 9 | 2***8 | Гайка | |
| 10 | 2***2 | Шайба пружинная | |
| 11 | 6***8 | Шланг цилиндра управления сцеплением в сборе | |
| 12 | 6***4 | Пружина педали сцепления оттяжная | |
| 13 | 6***9 | Прокладка соединительного болта главного цилиндра сцепления малая | |
| 14 | 6***6 | Угольник привода выключения сцепления поворотный | |
| 15 | 6***4 | Прокладка | |
| 16 | 6***5 | Болт привода выключения сцепления поворотный | |
| 17 | 6***5 | Педаль сцепления в сборе | |
| 18 | 2***П | Шплинт-проволока | |
| 19 | 2***8 | Гайка клина | |
| 19 | 2***8 | Гайка клина | |
| 19 | 2***8 | Гайка клина | |
| 20 | 2***2 | Шайба пружинная | |
| 20 | 2***2 | Шайба пружинная | |
| 20 | 2***2 | Шайба пружинная | |
| 21 | 6***6 | Уплотнитель педали сцепления | |
| 22 | 6***6 | Стержень педали сцепления с накладкой в сборе | |
| 23 | 2***8 | Болт крепления стержня педали сцепления | |
| 25 | 5***6 | Крышка картера | |
| 26 | 2***2 | Шайба пружинная | |
| 26 | 2***2 | Шайба пружинная | |
| 26 | 5***6 | Крышка картера | |
| 27 | 2***8 | Болт крепления кронштейна | |
| 27 | 2***8 | Болт крепления кронштейна | |
| 28 | 5***5 | Пробка наливная | |
| 28 | 5***5 | Пробка наливная | |
| 29 | 5***8 | Прокладка наливной пробки главного цилиндра | |
| 29 | 5***8 | Прокладка наливной пробки главного цилиндра | |
| 30 | 5***5 | Картер главного цилиндра сцепления | |
| 30 | 5***5 | Картер главного цилиндра сцепления | |
| 31 | 2***8 | Гайка | |
| 31 | 2***8 | Гайка | |
| 32 | 6***Б | Рычаг выключения сцепления | |
| 34 | 5***7 | Прокладка крышки картера | |
| 34 | 5***7 | Прокладка крышки картера | |
| 34 | 6***5 | Стержень соединительный | |
| 35 | 2***8 | Болт хомута глушителя стяжной | |
| 36 | 2***8 | Шплинт | |
| 37 | 2***8 | Шайба | |
| 38 | 2***8 | Палец рычага выключения сцепления | |
| 39 | 6***4 | Пружина сер помеха низка | |
| 40 | 6***А | Тяга сервомеханизма педали сцепления регулировочная | |
| 41 | 6***А | Кронштейн сервомеханизма | |
| 42 | 2***8 | Шайба | |
| 43 | 3***8 | Вилка | |
| 44 | 2***8 | Палец | |
| 45 | 6***3 | Шток цилиндра | |
| 46 | 4***5 | Колпачок цилиндра защитный | |
| 47 | 1***8 | Гайка цилиндра | |
| 48 | 1***7 | Шайба цилиндра упорная | |
| 49 | 1***1 | Поршень цилиндра управления сцеплением | |
| 50 | 5***1 | Манжета цилиндра | |
| 51 | 6***1 | Пружина цилиндра | |
| 52 | 6***0 | Цилиндр управления сцеплением | |
| 53 | 1***9 | Колпачок перепускного клапана | |
| 54 | 6***2 | Клапан цилиндра перепускной | |
| 55 | 2***8 | Болт крепления кронштейна | |
| 56 | 2***П | Шплинт | |
| 57 | 6***0 | Кронштейн крепления цилиндра управления сцеплением в сборе | |
| 58 | 6***8 | Штуцер | |
| 59 | 2***8 | Гайка тяги | |
| 60 | 6***5 | Штуцер прямой | |
| 61 | 6***4 | Пружина рычага вилки выключения сцепления | |
| 62 | 6***Б | Кронштейн крепления соединительной трубки | |
| 63 | 2***8 | Болт крепления крышки | |
| 63 | 2***8 | Болт крепления крышки | |
| 64 | 2***8 | Шплинт колпачка | |
| 65 | 2***8 | Шплинт колпачка | |
| 66 | 3***8 | Скоба крепления шланга | |
| 67 | 2***8 | Болт крепления сиденья | |
| 68 | 6***0 | Трубка привода сцепления соединительная в сборе | |
| 69 | 2***2 | Шайба пружинная | |
| 70 | 2***8 | Гайка | |
| 71 | 2***П | Шпонка | |
| 71 | 2***П | Шпонка | |
| 71 | 2***П | Шпонка | |
| 72 | 6***3 | Рычаг вилки выключения сцепления | |
| 73 | 5***0 | Толкатель поршня в сборе | |
| 73 | 5***0 | Толкатель поршня в сборе | |
| 74 | 5***5 | Колпак главного цилиндра защитный | |
| 74 | 5***5 | Колпак главного цилиндра защитный | |
| 75 | 5***6 | Кольцо защитного колпака стяжное большое | |
| 75 | 5***6 | Кольцо защитного колпака стяжное большое | |
| 76 | 5***8 | Шайба поршня главного цилиндра упорная | |
| 76 | 5***8 | Шайба поршня главного цилиндра упорная | |
| 77 | 6***8 | Штуцер угловой | |
| 78 | 6***Б | Ось педали сцепления | |
| 79 | 5***1 | Пружина поршня возвратная | |
| 79 | 5***1 | Пружина поршня возвратная | |
| 80 | 5***0 | Клапан главного цилиндра сцепления | |
| 80 | 5***0 | Клапан главного цилиндра сцепления | |
| 81 | 2***8 | Болт крепленая крышки картера сцепления |
