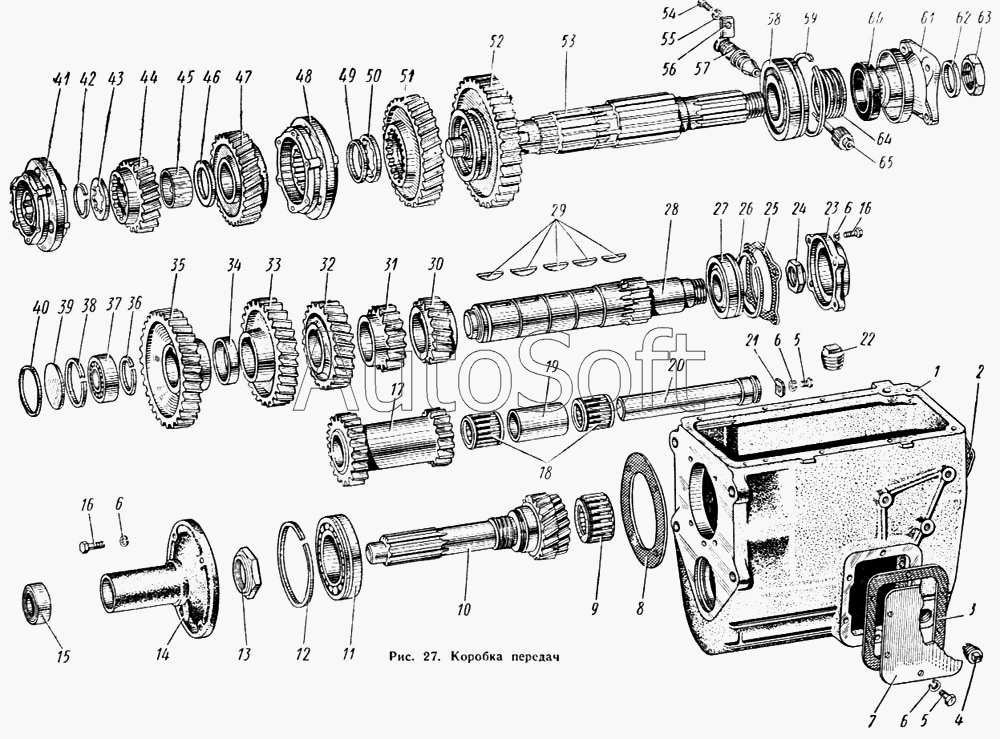

Каталог запасных частей к технике: КАЗ 608. Коробка передач
35
45
44
43
42
41
40
39
38
37
36
46
34
33
32
31
30
29
28
27
26
56
65
64
63
62
61
60
59
58
57
25
55
54
53
52
51
50
49
48
47
6
6
6
5
5
4
3
2
1
6
16
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 121-4207088 | 1***8 | Пружина сальника | |
| 130-1701030-Б | 1***Б | Вал коробки передач первичный | |
| 130-1701101 | 1***1 | Вал вторичный с подшипником и стопорным кольцом комплект | |
| 130-1701105-Б | 1***Б | Вал коробки передач вторичный | |
| 130-1701143 | 1***3 | Стопор втулки шестерни четвертой передачи | |
| 130-1701199 | 1***9 | Кольцо шестерен третьей и четвертой передач стопорное | |
| 306621-П | 3***П | Подшипник первичного вала передний | |
| 307750-П | 3***П | Кольцо переднего подшипника вторичного вала замковое | |
| 308229-П | 3***П | Ролик переднего подшипника вторичного вала | |
| 309771-П | 3***П | Сальник в сборе | |
| 309772-П | 3***П | Манжета сальника в сборе | |
| 309773-П | 3***П | Каркас манжеты сальника | |
| 1 | 1***Б | Картер коробки передач | |
| 2 | 1***6 | Прокладка крышки заднего подшипника | |
| 3 | 1***1 | Прокладка крышки люка | |
| 4 | 3***П | Пробка сливного отверстия магнитная в сборе | |
| 5 | 2***8 | Болт крепления ящика | |
| 5 | 2***8 | Болт крепления ящика | |
| 6 | 2***2 | Шайба пружинная | |
| 6 | 2***2 | Шайба пружинная | |
| 6 | 2***2 | Шайба пружинная | |
| 6 | 2***2 | Шайба пружинная | |
| 7 | 1***0 | Крышка люка картера коробки передач | |
| 8 | 1***2 | Прокладка крышки подшипника | |
| 9 | 3***П | Подшипник вторичного вала передний в сборе | |
| 10 | 1***0 | Вал коробки передач первичный | |
| 11 | 3***П | Подшипник первичного вала задний в сборе | |
| 12 | 3***П | Кольцо подшипника первичного вала стопорное | |
| 13 | 1***7 | Гайка подшипника первичного вала | |
| 14 | 1***Б | Крышка подшипника первичного вала | |
| 15 | 1***5 | Подшипник первичного вала передний в сборе | |
| 16 | 2***8 | Болт крепления вентилятора к ступице шкива | |
| 16 | 2***8 | Болт крепления вентилятора к ступице шкива | |
| 17 | 1***2 | Блок шестерен заднего хода | |
| 18 | 1***0 | Подшипник блока шестерен заднего хода в сборе | |
| 19 | 1***6 | Втулка блока шестерен заднего хода дистанционная | |
| 20 | 1***2 | Ось блока шестерен заднего хода | |
| 21 | 1***8 | Стопор оси блока шестерен заднего хода | |
| 22 | 3***П | Пробка наливного отверстия | |
| 23 | 1***4 | Крышка заднего подшипника промежуточного вала | |
| 24 | 1***1 | Гайка заднего подшипника промежуточного вала упорная | |
| 25 | 1***5 | Прокладка крышки заднего подшипника промежуточного вала | |
| 26 | 3***П | Кольцо заднего подшипника стопорное | |
| 27 | 3***П | Подшипник промежуточного вала задний в сборе | |
| 28 | 1***Б | Вал коробки передач промежуточный | |
| 29 | 3***П | Шпонка шестерни | |
| 30 | 1***9 | Шестерня второй передачи промежуточного вала | |
| 31 | 1***4 | Шестерня заднего хода промежуточного вала | |
| 32 | 1***1 | Шестерня третьей передачи промежуточного вала | |
| 33 | 1***5 | Шестерня четвертой передачи промежуточного вала | |
| 34 | 1***9 | Втулка промежуточного вала распорная | |
| 35 | 1***6 | Шестерня постоянного зацепления промежуточного вала | |
| 36 | 3***П | Кольцо промежуточного вала стопорное | |
| 37 | 3***П | Подшипник промежуточного вала передний в сборе | |
| 38 | 3***П | Кольцо переднего подшипника стопорное | |
| 39 | 3***П | Заглушка картера | |
| 40 | 1***Б | Кольцо картера у плотни тельное | |
| 41 | 1***А | Синхронизатор четвертой и пятой передач в сборе | |
| 42 | 3***П | Кольцо шестерни четвертой передачи стопорное | |
| 43 | 1***7 | Шайба шестерни четвертой передачи опорная | |
| 44 | 1***1 | Шестерня четвертой передачи вторичного вала | |
| 45 | 1***2 | Втулка шестерни четвертой передачи вторичного вала со стопором в сборе | |
| 46 | 1***0 | Шайба шестерни третьей передачи опорная | |
| 47 | 1***1 | Шестерня третьей передачи вторичного вала | |
| 48 | 1***А | Синхронизатор второй и третьей передач в сборе | |
| 49 | 3***П | Кольцо шестерни второй передачи стопорное | |
| 50 | 1***8 | Шестерня второй передачи вторичного вала | |
| 51 | 1***7 | Шестерня второй передачи вторичного вала | |
| 52 | 1***2 | Шестерня первой передачи вторичного вала | |
| 53 | 1***5 | Вал коробки передач вторичный | |
| 54 | 2***8 | Болт крепления сиденья | |
| 55 | 2***2 | Шайба пружинная | |
| 56 | 1***1 | Стопор штуцера | |
| 57 | 1***8 | Штуцер ведомой шестерни привода спидометра | |
| 58 | 3***П | Подшипник вторичного вала задний в сборе | |
| 59 | 3***П | Кольцо подшипника первичного вала стопорное | |
| 60 | 3***П | Сальник вторичного вала в сборе | |
| 61 | 1***7 | Фланец вторичного вала с отражателем в сборе | |
| 62 | 3***П | Шайба | |
| 63 | 1***9 | Гайка фланца вторичного вала | |
| 64 | 1***4 | Червяк привода спидометра | |
| 65 | 1***4 | Червяк привода спидометра |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
